带有两路低噪声激光二极管驱动器、三路温控通道，以及EDFA通讯组件。其主要功能包括：控制激光器内部温度、产生恒流信号驱动激光器，并叠加外部输入信号；可控制PPLN晶体及基板温度。模块具有4*2种最大电流驱动范围，适用于不同功率大小的激光器（通过电路板跳线进行选择）。
产品特点双通道独立控制；高线性度；宽电流范围；TEC温控集成；数字/模拟调制
型号MP-LDRV-DUAL-EDFA
应用领域精密激光稳频 | 量子光学实验 | 光纤通信测试 | 光谱分析 | 工业传感系统
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
主电源 驱动电流
4.5-5.5VDC 149/378/624mA
特性 | 最小 | 最大 | 单位 | 注释 |
主电源 VIN | 4.5 | 5.5 | VDC | 最大4A直流 建议采用稳压电源 |
辅助电源 VSOA | 4.5 | 12 | VDC | 最大1A |
VMISC电源 | 11.5 | 12.5 | VDC | 最大6A |
总功率 | 90 | W | ||
1通道 最大驱动电流 | 149/378/624 | mA | 跳线选择 | |
2通道 最大驱动电流 | 312/625/ 1560/1875 | mA | 跳线选择 | |
电流分辨率（LSB） | 最大电流/65536 | mA | ||
电流线性度 | ±1 | LSB | ||
电流温漂 | ±25 | ppm/℃ | ||
1通道电流噪声 | 200 | pA/Hz1/2 | 仅内置基准源 | |
2通道电流噪声 | 300 | pA/Hz1/2 | 仅内置基准源 | |
1通道驱动电压 | 0 | 3.4/2.8 | V | 半幅度电流/满幅度电流 |
2通道驱动电压 | 0 | VSOA-2.0 | V | |
响应频率 | 0 | 25 | MHz | -3db |
温度控制范围 | -10 | 50 | ℃ | |
温度分辨率 | 0.001 | ℃ | ||
温度稳定性（激光通道） | 0.002 | ℃ | 需要外壳散热 | |
温度稳定性（基板通道） | 0.01 | ℃ | 需要外壳散热 | |
TEC输出电流（激光通道） | -1.5 | 1.5 | A | |
TEC输出电压（激光通道） | -4.6 | +4.6 | V | |
TEC输出电流（基板通道） | -3.5 | 3.5 | A | |
TEC输出电压（基板通道） | -11.5 | +11.5 | V |

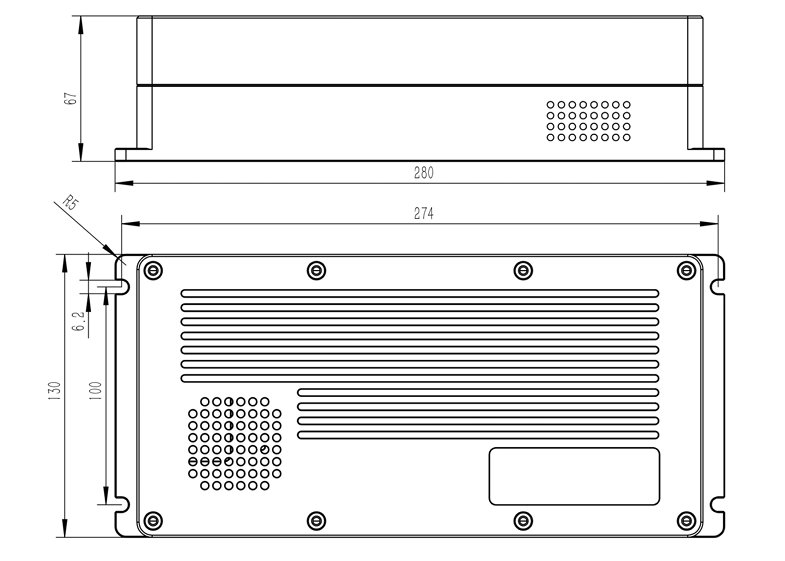

安装
请务必先参照激光器手册，对应连接器的线序，以及电路板上的连线，确定激光
器与当前线序兼容。在不正确的线序下通电可能导致激光器损坏！
模块的电源负极输入，底板及NTC负极均接地。且驱动输出的正极与负极均不接
地。当要安装的激光器的有任一功能引脚接地（连接其外壳）时，需要特别注意。
当存在激光功能引脚接地情况（如激光正极接地）时，需要在激光器与底壳之间
垫一块粘性导热硅胶，且不要用金属螺钉来固定激光，以使激光器外壳与底壳绝缘。
如果不确定，请咨询销售方的工程师。不正确的接地将导致模块功能异常甚至烧毁激
光器！
跳线配置
在上电之前，模块需要调整电路参数以适应所安装的激光器。参数由电路板上跳
线和拨码开关控制。务必在断电情况下操作！

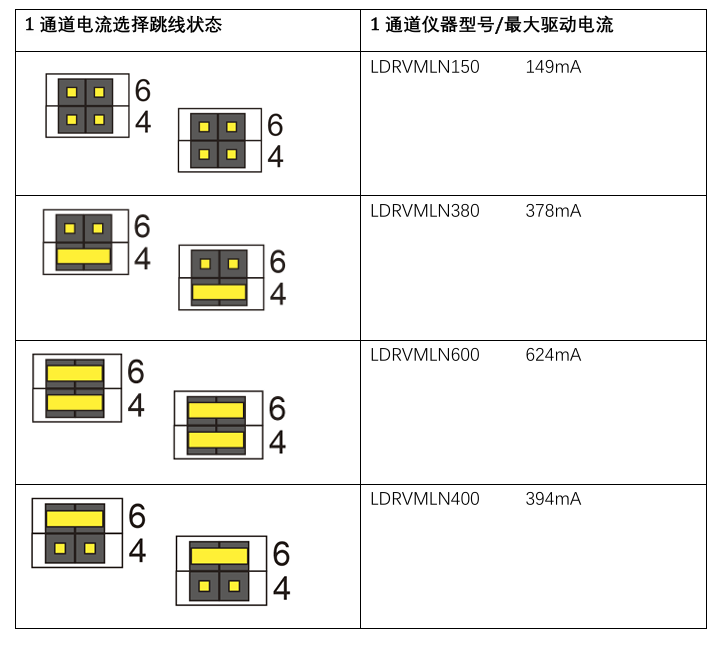

请将LDRVMLN的最大驱动电流设置为等于或稍大于激光的最大允许电流。如果
将驱动电流设置过大，将增加激光器烧毁的风险。设置由电路板上跳线：

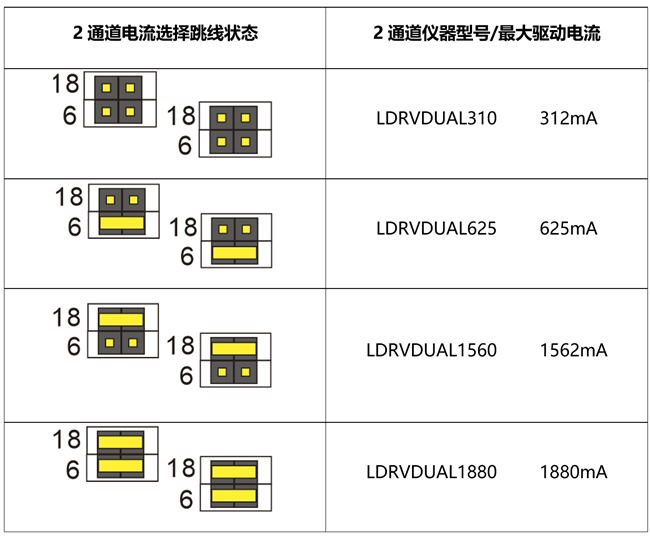

！同一通道中的两跳线需完全一致，否则仪器不能正常工作！所有操作应在断电
情况下执行。
其他跳线用途 | |
P11/5V | 始终应短接 |
如果激光器内部自带分压电阻，尽量不要使用该电阻，会导致外部驱动电压不
足，激光器处于欠压状态

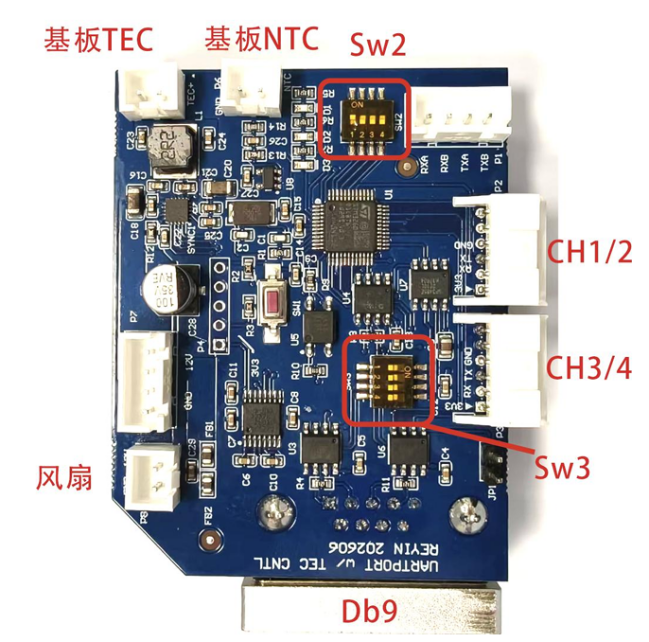

EDFA功能配置
功能模式 | SW2 | SW3 |
集成控制EDFA+激光 422和232接口均可用于通讯 | 1=ON 2,3,4=OFF | ALL OFF |
EDFA DIRECT LINK 422接口直连EDFA 232接口用于通讯 | 1,2,3=OFF 4=ON | ALL ON |
仅激光控制 422和232接口均可用于通讯 | 1,2,3,4=OFF | ALL OFF |

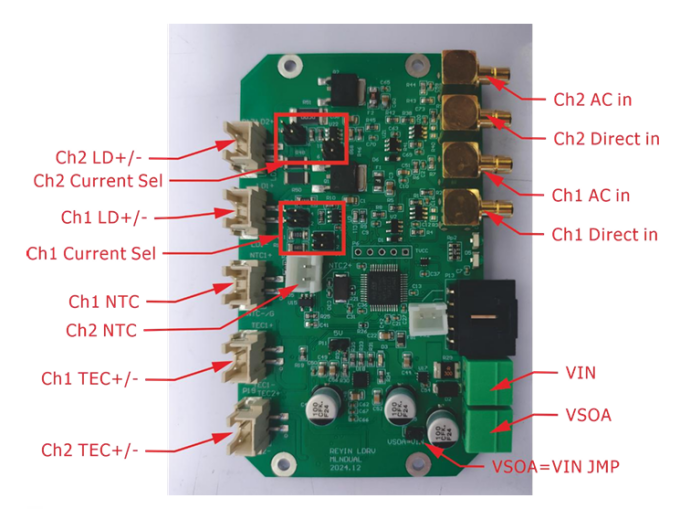

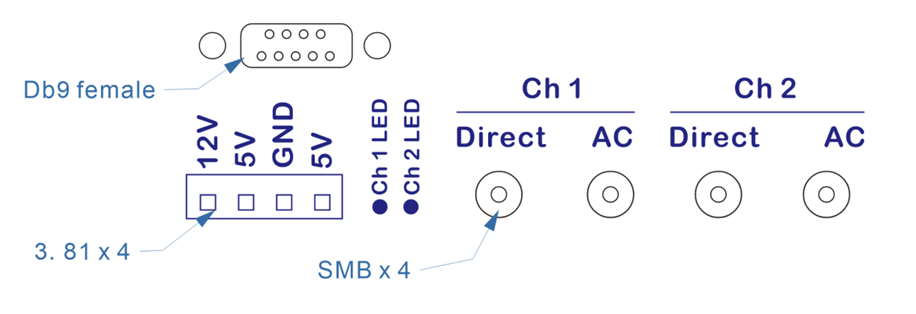

接口
从左到右依次：
电源接口：3.81mm x4接头。分别为Vedfa，VSOA，GND，Vin。VSOA在第二激光通
道不使用情况下，可不接。VIN直流5V，4A。使用低纹波稳压电源以降低系统整体噪
声。
通讯接口：DB9 母头，含有RS422和RS232通讯接口
CH1灯：指示1通道激光运行状态
CH2灯：指示2通道激光运行状态。
DIRECT INPUT: SMB 接头，输入电压0~2.5V，输入频率0~20MHz
AC INPUT: SMB 接头，输入电压-5~5V，输入频率20Khz~20MHz

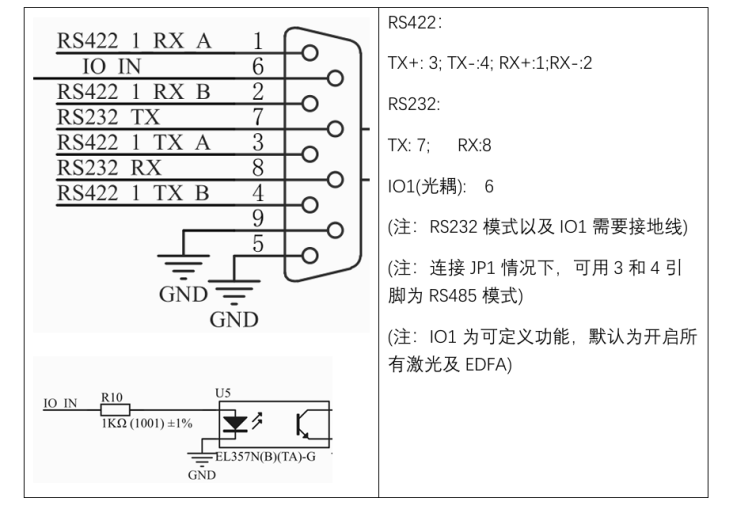

Db9 接口定义
特别注意：
！激光器有功能引脚接外壳的情况下（如NEL激光器，常正极接外壳），必须将激
光器外壳与底座绝缘：激光下方垫一层导热硅胶垫，并且不要使用金属螺钉来固定
！激光电流挡位需要通过短路帽（跳线帽）在P3和P10来实现。两者不匹配将导
致系统的自我识别和实际电流不匹配，可能导致激光烧毁！
！建议先连接一个LED灯珠或廉价红色激光器来测试当前设置是否正常工作。
！激光温度震荡说明温控PID参数设置不对。温控参数调节命令为 tecp kp kI kd，
发送后会立刻产生效果，观察温度的响应精度和速度，直至达到满意的效果。调节完成
后要用save命令保存。
！模块没有开关，连接电源后，温控功能立刻开始工作，但激光电流源并不启动。
绿灯表示温度已稳定。用跳线帽短接RX和GND，使电流源开始工作，请在参数完全设
置好后再使用本功能。
外部信号输入（Direct）

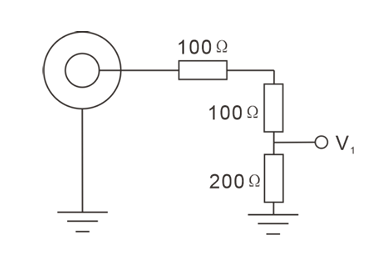

仪器后面板信号输入端INPUT用于接收外部输入，不开启内部偏置信号时，等效
电路如下图所示：
激光器的驱动电流为：
ILaser = (V1/1.25V) x Imax
Imax=149mA , 378mA etc

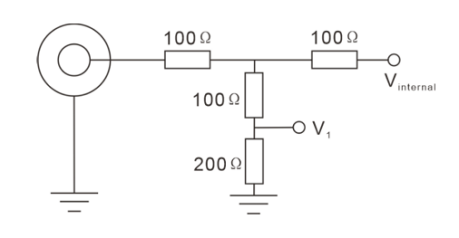

当开启内部信号时，等效电路如下：
若仅使用内部信号，应断开INPUT接口上的一切连接。如果要同时使用内部和外部信
号，请按照上述的等效电路来自行计算最终效果。
外部信号输入（AC）
仪器还带有-20db增益的交流输入通道，与内部基准源为交流耦合。方便用户以较大
幅值输入调制信号，以提高信噪比，仪器降低10倍后叠在原来的低噪声内部基准源之
上，实现低噪声调制输出，如下式。调制相位为180度。
Ilaser = (-Vac/25V) x Imax+Iinternal
PC控制界面
装回仪器盖板，将控制器连接电源，并用USB线连接电脑。WIN7及以上系统会
提示自动联网安装USB驱动。当使用其他系统或无法联网时请在
http://www.ftdichip.com/Drivers/VCP.htm 下载对应驱动。驱动安装好后会在“设备管理
器”出现虚拟串行设备。
在Communication Port 中找到对应的虚拟串口，若未找到，点击Refresh按钮。
点击Connect按钮。
！启动激光前，请仔细检查各参数是否在激光器的允许工作范围内！
通讯说明
专用转换线缆将电路板连接至电脑USB或串口。USB转换器采用FT232R芯片模
拟串口，WIN7以上系统会自动联网安装驱动。其他系统或未联网时请在
http://www.ftdichip.com/Drivers/VCP.htm 下载对应驱动。驱动安装好后会在“设备管理
器”出现新的串行设备，通讯速率默认为115200bps。通过接收ASCII格式串行命令改
变参数，命令以回车结束。

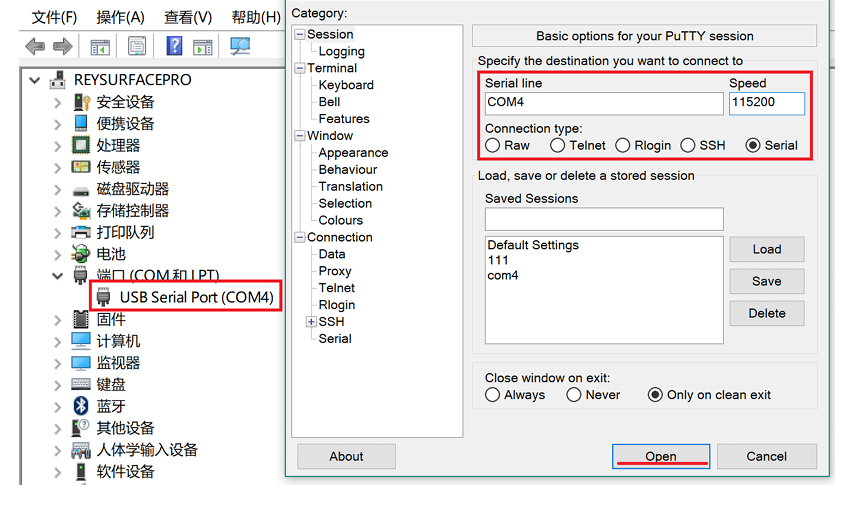

以下以PuTTY为例说明通讯方法。打开PuTTY后，连接选择Serial，输入与设备
管理器中一致的端口号，Speed中输入115200，点击open即可打开黑色的交互端
口，通过键盘输入相关指令即可（Backspace按键无效）。正确输入命令后系统会有提
示设置结果，错误会返回error信息。
电脑为主控端（上位机），发送字符串命令。以“：”冒号作为一通道起始符开始一行命令，以“#”作为二通道起始符，以“@”作为3通道（基板温控）起始符；以“%”作为4通道（EDFA）起始符以回车( )结束一行，下位机执行后返回信息。以下所有
功能均可通过配套软件访问，建议以配套LDPD软件完成设置并得到正确波形后，点
save保存参数至下位机，再转由其他客户端来进行控制。
运行模式如下：
1 | 运行模式 |
>>>>>> 发送auto on开始，返回(1)Auto run started.[[OK]] >>>>>> 激光器加载所设定的电流 >>>>>> 发送auto off停止， 返回(0)Auto run stopped.[[OK]] |
参数设置：
发送 | 功能及返回值 |
about | 返回下位机当前的参数： >> 第一行 (%f) TEC. >> （浮点数，与下发的参数一致） >> 第二行 (%d,%d,%d) PGA,freq,amp. >> （对LDRV模块，以上为无意义参数） >> 第三行(%d,%d,%d) bias. >> （数值与下发命令bias a,b,c一致） >> 第四行 (%d,%d) dm,phase. >> （LDRV上为无意义参数） |
version | 回复： RYMLASER<本机型号><版本号> |
temp | 返回当前环境温度值，激光器温度，返读电流值 |
tec x | x为摄氏温度，设置激光器的目标温度，可为小数， |
tecp kP kI kD | 设定温度控制系统的PID参数，用以保证温度控制系统的稳定，用户可以调整参数以实现快速或慢速响应 限制专业用户使用！不良的PID参数会导致温度震荡，甚至损坏激光器 系统出厂值： kP =1500; kI=4000; kD=10 |
tecfast | TEC常规模式，使用已存储的PID参数 |
tecslow | TEC慢速模式，使kP/2, kI/8，将降低温度系统的时间常数 |
bias a b c | a：电流设定（0~65535） b：限流设定（0~65535） c：无意义参数，设置为1以上数值 a和b数值通过下述公式计算 a = (Iset/Imax)*65536 Iset为要设定的电流，Imax为仪器Max. 电流（根据本机型号，在Instruments.ini中查看） |
save | 保存当前的所有参数，下次开机会自动调用。 |
EDFA通道特殊命令
命令 | 说明 | 应答格式 |
version | EDFA版本 | RYMLASER |
about | 设定参数回读（多行） | |
temp | 读取温度与输出功率 | |
rpower | 读取输入/输出功率 | |
rcurrent | 读取泵浦电流 | |
state | 运行状态（4行） | L1: actualAPCmode,runMode,WarningMessage1,WarningMessage2 L2: edfaTemp,realPumpTemperature1,realPumpTemperature2 L3:inputPower,outputPower,realBackPower1 L4:realCurrent1,realCurrent2,realTECcurrent1 |
设置/控制类
命令 | 参数 | 行为 | 成功应答 |
mode | 0~2 | 0→停止；1/2→自动运行；其他→停止并提示错误 | (1)Mode n[[OK]] 或 (0)Wrong mode, All STOP[[OK]] |
auto on | 无 | 启动自动运行 | (1)Auto run started.[[OK]] |
auto off | 无 | 停止自动运行 | (0)Auto run stopped.[[OK]] |
power | 浮点dBm | 设置功率，单位dBm | (p)edfa power set to ....[[OK]] |
pump1c | 整数 | 设泵浦1电流（mA）并投递消息 | (i)pump1c set to i.[[OK]] |
pump2c | 整数 | 设泵浦2电流（mA）并投递消息 | (i)pump2c set to i.[[OK]] |
apc | 整数 | 设APC模式并投递消息0为ACC，1为APC | (n)APC mode set to n.[[OK]] |
save | 无（前缀匹配） | 保存FRAM | (1)Parameters saved.[[OK]] |
