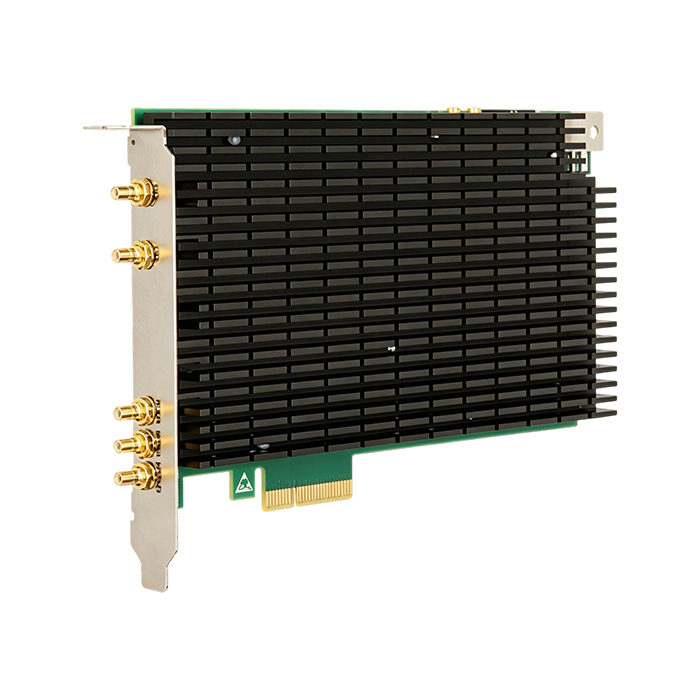

    • 10Msps 14bit 四通道采集卡

    PCIe采集卡，4通道，14bit，10Msps同步采样，总线接口为PCIe x4 Gen2。具备512MB存储深度,支持更大容量定制。板载DDR3内存颗粒，支持Max 12.5Gbps 的数据速率。

    产品特点4通道同步采样；每通道10Msps，14bit；输入带宽DC-5MHz；输入量程±1V、±2V、±5V、±10V可设；输入阻抗50Ω/1MΩ；PCIe x4 Gen2通信接口；支持FPGA二次开发；软件开发包支持C/C++，LabVIEW，Matlab等；系统支持Windows，Linux，国产操作系统

    型号MP-LD8144-10M14

    应用领域光学相干层析成像 | 无损探测 | 多通道瞬态记录仪

    产品单价联系客服询价

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Sherry

    电话：16628709332

    邮箱：moli@microphotons.com

    加入询价单 立即询价 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 采样率 通道数 分辨率 带宽

    10Msps 4 14bit DC-5MHz

  • 尺寸图
    • 详细参数

    产品参数

    采样率

    10Msps

    通道数

    4

    分辨率

    14bit

    量程

    ±1，±2，±5，±10v

    带宽

    DC-5MHz

    耦合

    AC/DC

    阻抗

    50Ω/1MΩ

    缓存

    512MB

    接口

    PClex4Gen2



    详细参数

    端口

    模拟输入

    2/4/8通道，标配SMB接口，可选配SSMA

    触发输入

    1路SMB

    触发输出

    1路SMB

    同步时钟输入

    1路SMB

    同步时钟输出

    1路SMB

    通信总线

    PClex4Gen2

    采集系统

    分辨率

    14bit

    带宽

    DC-5/10/20/40MHz

    输入通道

    2/4/8通道同步采样

    采样率

    Max 10/20/40/80Msps

    采样模式

    连续采样、有限点采样

    满量程输入范围

    ±1V，±2V，±5V，±10V

    输入耦合

    AC/DC耦合

    输入阻抗

    50Ω/1MΩ

    极限输入

    ±40Vmax

    存储

    内存容量

    512MB/1GB

    记录能力

    软件可设，总容量不高于内存空间

    触发深度

    软件可设，总容量不高于内存空间

    指标参数

    输入阻抗

    档位

    SNR

    SINAD

    SFDR

    ENOB

    测试条件

    50Ω

    ±2V

    68

    68

    76

    11

    输入信号幅度-1dBFS，频率1MHz， 采样率10/20M/40M/80Msps

    1MΩ

    ±2V

    65

    65

    73

    10.4

    触发输入系统

    触发源

    软件触发、阈值（通道）触发、外部（模拟与数字）触发

    通道数

    1通道，支持模拟与数字TTL、LVTTL，输入阻抗1MΩ

    触发输入电平

    模拟输入±0.2V~±5V，标准数字TTL、LVTTL电平，方波/脉冲波/梯形波

    触发频率

    ≤1.6MHz

    触发模式

    后触发、预触发、延时触发，上升沿触发、下降沿触发、双边沿触发

    触发阈值调节

    ±0.2V~±5V精确可调

    触发输入宽度

    ≥50ns

    触发延迟

    0~2^31个采样周期

    触发输出

    触发输出通道

    1通道，与时钟输出共用端口

    触发输出电平

    LVTTL，输出电流10mA

    触发输出宽度

    ≥50ns，脉宽可调

    时钟系统

    时钟源

    内部/外部/外部直采时钟源

    内时钟特性

    10MHz，±2ppm

    外输入时钟幅度

    0.4Vpp~3.3Vpp正弦波或方波

    外输入阻抗

    50Ω

    外输入耦合方式

    AC耦合

    外输入频率范围

    10MHz，1MHz~Max采样率@外部直采模式

    时钟输出

    10MHz@LVTTL，与采样时钟同源

    电源要求

    供电方式

    PCIe插槽供电，5557-2×3P连接器供电

    电源需求

    12V/1.5A

    尺寸重量

    尺寸

    标准全高全长PCIe板卡，占用一位PCIe插槽，长×厚×高：180×20×111mm

    重量

    ~0.4kg

    环境参数

    工作温度

    0℃~+50℃

    工作相对湿度

    10%~90%RH，无结露

    存储温度

    -40℃~+85℃

    存储相对湿度

    5%~95%RH，无结露



    系统需求

    1>PCIex4Gen2接口;

    2>大于4GB内存，1GB硬盘空间;

    3>显示器分辨率大于1280x1024;

    4>操作系统支持Windows、Linux以及国产操作系统;



    软件开发包

    提供软件开发包，帮助用户快速完成应用开发集成。MSDK软件开发包适用于Windows、Linux等操作系统，支持C/C++、Matlab、Labview、Python、C#、QT等软件的二次集成开发，包含上位机软件、接口库、DEMO例程以及开发说明文档等。


    可选配置表

    无

    产品资料

    暂无资料
