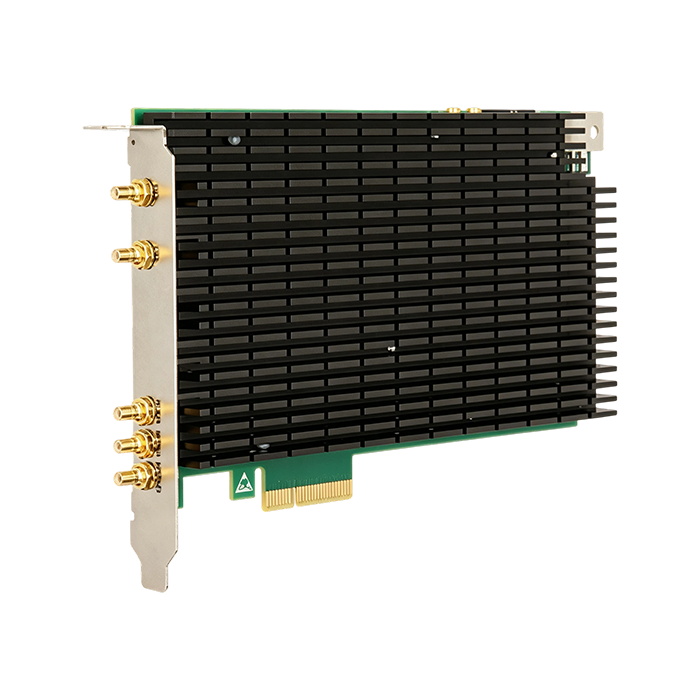

PCIe采集卡，4通道，16bit，10Msps同步采样，总线接口为PCIe x4 Gen2。具备512MB存储深度,支持更大容量定制。板载DDR3内存颗粒，支持Max 12.5Gbps 的数据速率。
产品特点4通道同步采样；每通道10Msps，16bit；输入带宽DC-5MHz；输入量程±1V、±2V、±5V、±10V可设；输入阻抗50Ω/1MΩ；PCIe x4 Gen2通信接口；支持FPGA二次开发；软件开发包支持C/C++，LabVIEW，Matlab等；系统支持Windows，Linux，国产操作系统
型号MP-LD8144-10M16
应用领域光学相干层析成像 | 无损探测 | 多通道瞬态记录仪
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
采样率 通道数 分辨率 带宽
10Msps 416bit 16bit DC-5MHz
产品参数
采样率 | 10Msps |
通道数 | 4 |
分辨率 | 16bit |
量程 | ±1，±2，±5，±10v |
带宽 | DC-5MHz |
耦合 | AC/DC |
阻抗 | 50Ω/1MΩ |
缓存 | 512MB |
接口 | PClex4Gen2 |
详细参数
端口 | ||||||
模拟输入 | 2/4/8通道，标配SMB接口，可选配SSMA | |||||
触发输入 | 1路SMB | |||||
触发输出 | 1路SMB | |||||
同步时钟输入 | 1路SMB | |||||
同步时钟输出 | 1路SMB | |||||
通信总线 | PClex4Gen2 | |||||
采集系统 | ||||||
分辨率 | 16bit | |||||
带宽 | DC-5/10/20/40MHz | |||||
输入通道 | 2/4/8通道同步采样 | |||||
采样率 | Max 10/20/40/80Msps | |||||
采样模式 | 连续采样、有限点采样 | |||||
满量程输入范围 | ±1V，±2V，±5V，±10V | |||||
输入耦合 | AC/DC耦合 | |||||
输入阻抗 | 50Ω/1MΩ | |||||
极限输入 | ±40Vmax | |||||
存储 | ||||||
内存容量 | 512MB/1GB | |||||
记录能力 | 软件可设，总容量不高于内存空间 | |||||
触发深度 | 软件可设，总容量不高于内存空间 | |||||
指标参数 | ||||||
输入阻抗 | 档位 | SNR | SINAD | SFDR | ENOB | 测试条件 |
50Ω | ±2V | 72 | 72 | 80 | 11.1 | 输入信号幅度-1dBFS，频率1MHz， 采样率10/20M/40M/80Msps |
1MΩ | ±2V | 70 | 70 | 75 | 10.8 | |
触发输入系统 | ||||||
触发源 | 软件触发、阈值（通道）触发、外部（模拟与数字）触发 | |||||
通道数 | 1通道，支持模拟与数字TTL、LVTTL，输入阻抗1MΩ | |||||
触发输入电平 | 模拟输入±0.2V~±5V，标准数字TTL、LVTTL电平，方波/脉冲波/梯形波 | |||||
触发频率 | ≤1.6MHz | |||||
触发模式 | 后触发、预触发、延时触发，上升沿触发、下降沿触发、双边沿触发 | |||||
触发阈值调节 | ±0.2V~±5V精确可调 | |||||
触发输入宽度 | ≥50ns | |||||
触发延迟 | 0~2^31个采样周期 | |||||
触发输出 | ||||||
触发输出通道 | 1通道，与时钟输出共用端口 | |||||
触发输出电平 | LVTTL，输出电流10mA | |||||
触发输出宽度 | ≥50ns，脉宽可调 | |||||
时钟系统 | ||||||
时钟源 | 内部/外部/外部直采时钟源 | |||||
内时钟特性 | 10MHz，±2ppm | |||||
外输入时钟幅度 | 0.4Vpp~3.3Vpp正弦波或方波 | |||||
外输入阻抗 | 50Ω | |||||
外输入耦合方式 | AC耦合 | |||||
外输入频率范围 | 10MHz，1MHz~Max采样率@外部直采模式 | |||||
时钟输出 | 10MHz@LVTTL，与采样时钟同源 | |||||
电源要求 | ||||||
供电方式 | PCIe插槽供电，5557-2×3P连接器供电 | |||||
电源需求 | 12V/1.5A | |||||
尺寸重量 | ||||||
尺寸 | 标准全高全长PCIe板卡，占用一位PCIe插槽，长×厚×高：180×20×111mm | |||||
重量 | ~0.4kg | |||||
环境参数 | ||||||
工作温度 | 0℃~+50℃ | |||||
工作相对湿度 | 10%~90%RH，无结露 | |||||
存储温度 | -40℃~+85℃ | |||||
存储相对湿度 | 5%~95%RH，无结露 | |||||
系统需求
1>PCIex4Gen2接口;
2>大于4GB内存，1GB硬盘空间;
3>显示器分辨率大于1280x1024;
4>操作系统支持Windows、Linux以及国产操作系统;
软件开发包
提供软件开发包，帮助用户快速完成应用开发集成。MSDK软件开发包适用于Windows、Linux等操作系统，支持C/C++、Matlab、Labview、Python、C#、QT等软件的二次集成开发，包含上位机软件、接口库、DEMO例程以及开发说明文档等。
