LDRVDUAL-COM用于将两个LDRVDUAL集成为四通道，带有422和USB通讯转换。
产品特点四通道独立控制；高线性度；宽电流范围；TEC温控集成；数字/模拟调制
型号MP-LDRVDUAL-COM
应用领域精密激光稳频 | 量子光学实验 | 光纤通信测试 | 光谱分析 | 工业传感系统
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
功能模式 SW2 SW3
四通道集成 422和USB接口均可用于通讯 2=ON 1，3，4=OFF ALL OFF

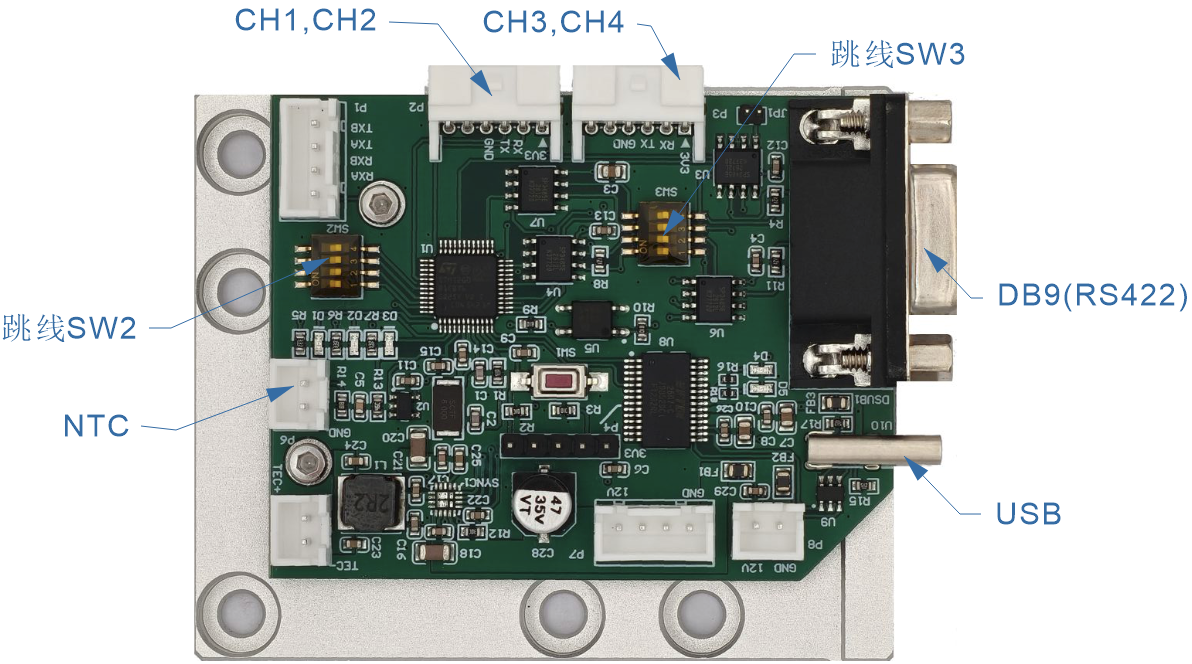

功能配置：
功能模式 | SW2 | SW3 |
四通道集成 422和USB接口均可用于通讯 | 2=ON 1，3，4=OFF | ALL OFF |
集成控制EDFA+激光 422和USB接口均可用于通讯 | 1=ON 2,3,4=OFF | ALL OFF |
EDFA DIRECT LINK 422接口直连EDFA USB接口用于通讯 | 1,2,3=OFF 4=ON | ALL ON |

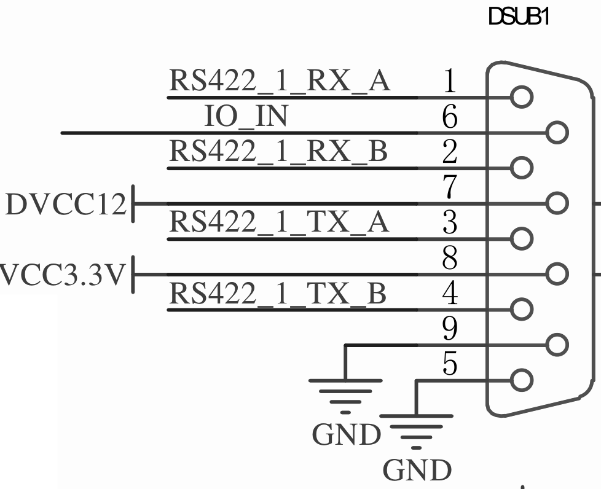

DB9接口定义

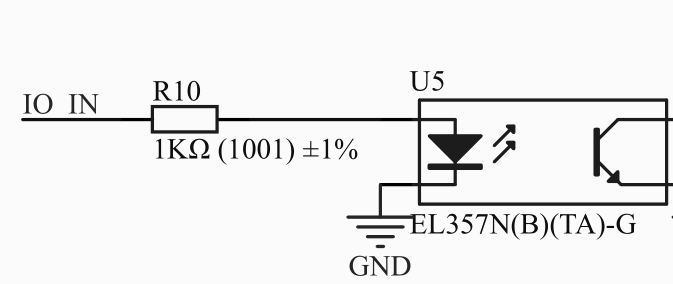

| RS422： TX+: 3; TX-:4; RX+:1;RX-:2 IO1(光耦): 6
以下电源可不接： 3.3V数电：8 12V（未使用）：7 |
特别注意！
必须优先使用CH1,CH2通道。不接外部3.3V电源，由设备通过6针线供电即可。

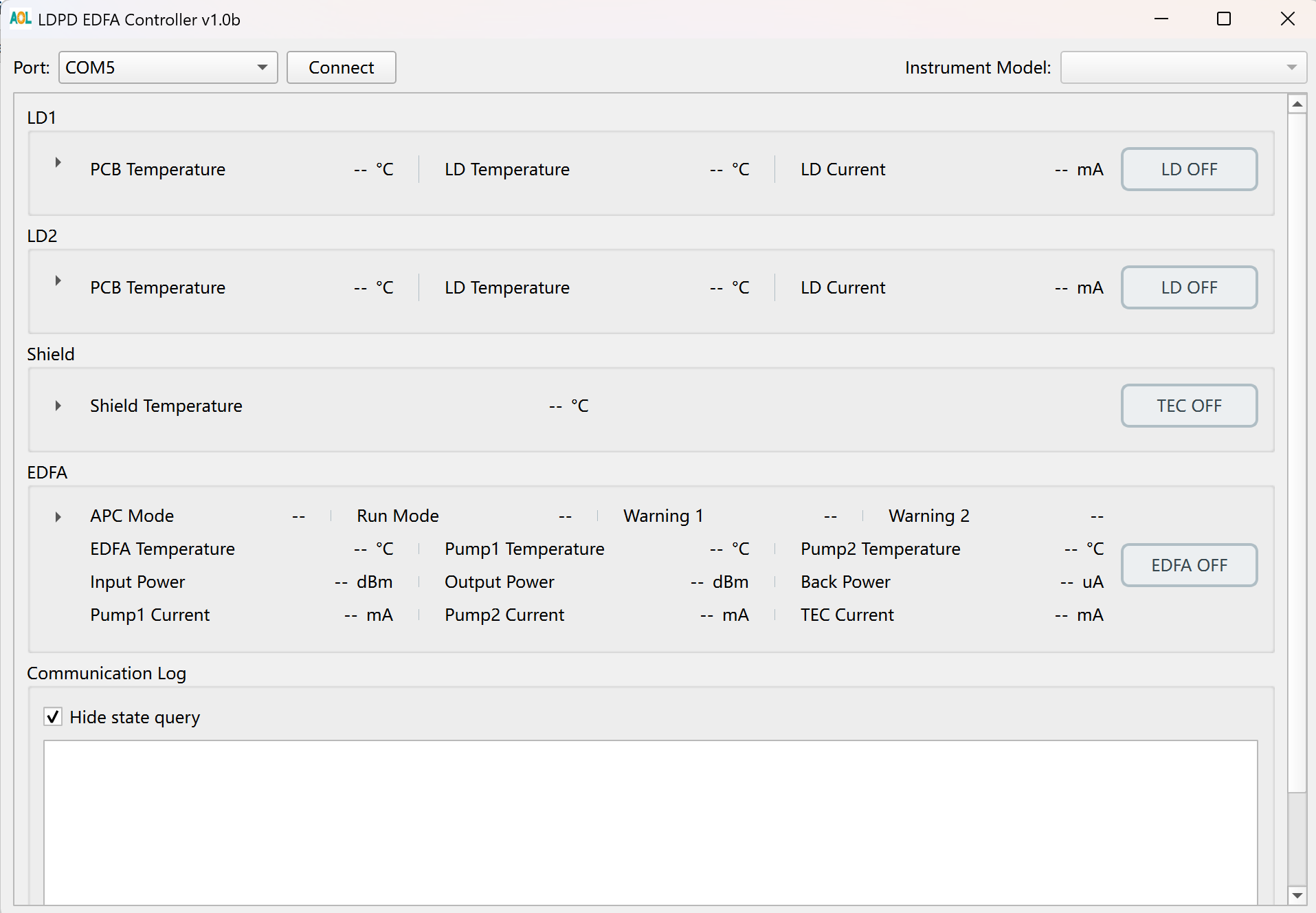

PC控制界面
装回仪器盖板，将控制器连接电源，并用USB线连接电脑。WIN7及以上系统会提示自动联网安装USB驱动。当使用其他系统或无法联网时请在http://www.ftdichip.com/Drivers/VCP.htm 下载对应驱动。驱动安装好后会在“设备管理器”出现虚拟串行设备。
在Communication Port中找到对应的虚拟串口，若未找到，点击Refresh按钮。点击Connect按钮。
启动激光前，请仔细检查各参数是否在激光器的允许工作范围内！
通讯说明
专用转换线缆将电路板连接至电脑USB或串口。USB转换器采用FT232R芯片模拟串口，WIN7以上系统会自动联网安装驱动。其他系统或未联网时请在http://www.ftdichip.com/Drivers/VCP.htm 下载对应驱动。驱动安装好后会在“设备管理器”出现新的串行设备，通讯速率默认为115200bps。通过接收ASCII格式串行命令改变参数，命令以回车结束。

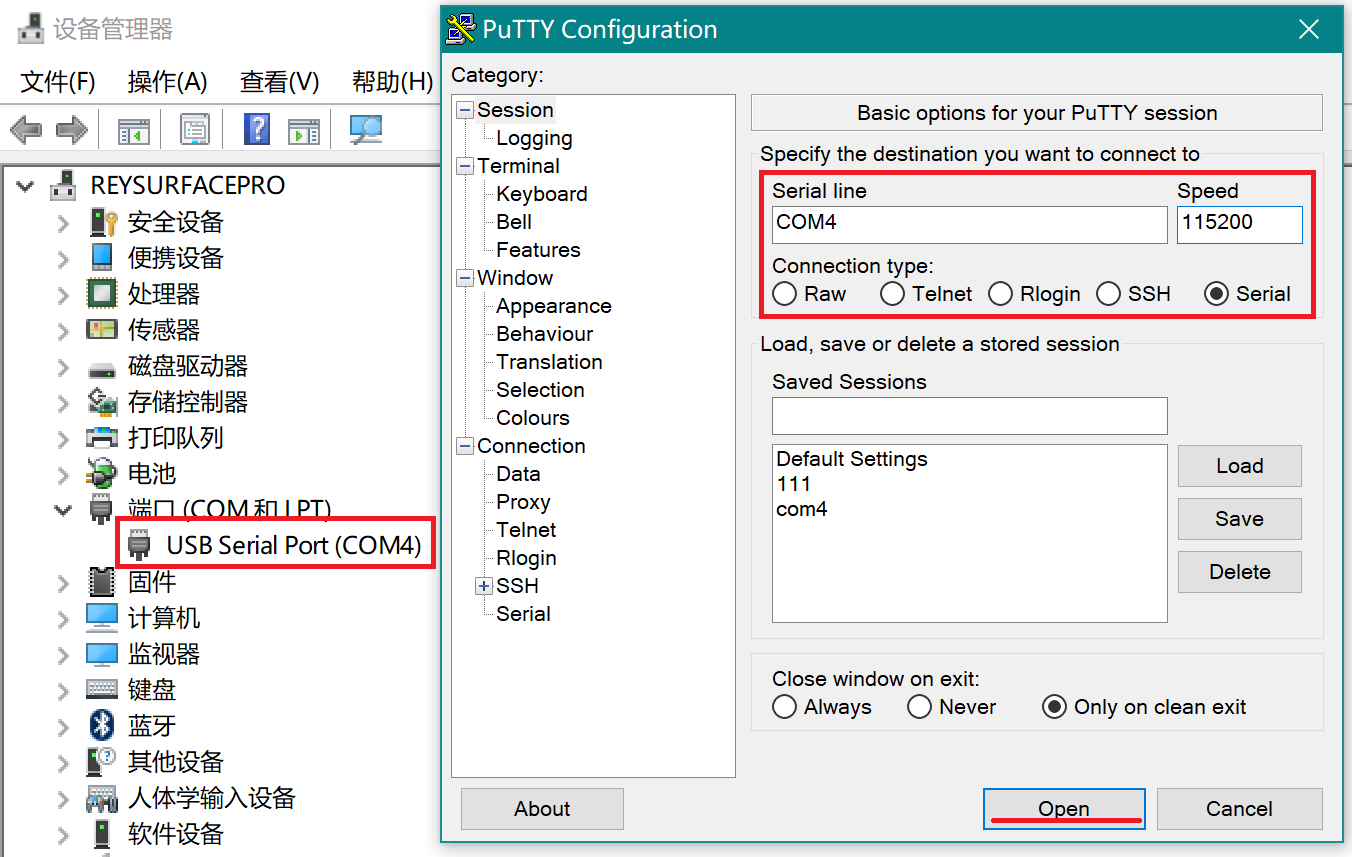

以下以PuTTY为例说明通讯方法。打开PuTTY后，连接选择Serial，输入与设备管理器中一致的端口号，Speed中输入115200，点击open即可打开黑色的交互端口，通过键盘输入相关指令即可（Backspace按键无效）。正确输入命令后系统会有提示设置结果，错误会返回error信息。
电脑为主控端（上位机），发送字符串命令。
四个通道以不同起始符区分，具体命令参见模块命令即可。
以“：”冒号作为一通道起始符开始一行命令，以“#”作为二通道起始符，以“@”作为3通道起始符；以“%”作为4通道起始符以回车( )结束一行，下位机执行后返回信息。以下所有功能均可通过配套软件访问，建议以配套LDPD软件完成设置并得到正确波形后，点save保存参数至下位机，再转由其他客户端来进行控制。
无
