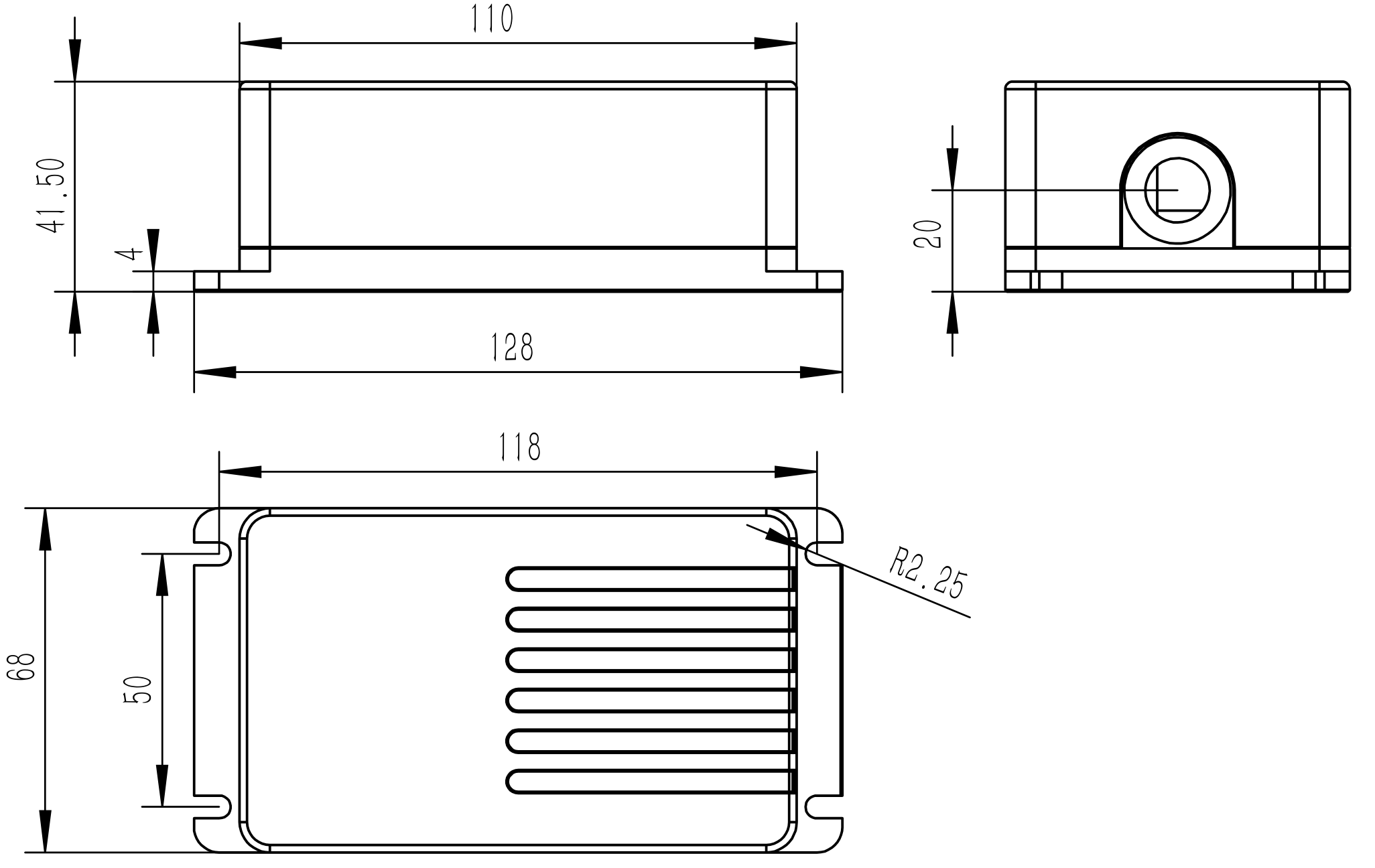

技术规格表

面板接线

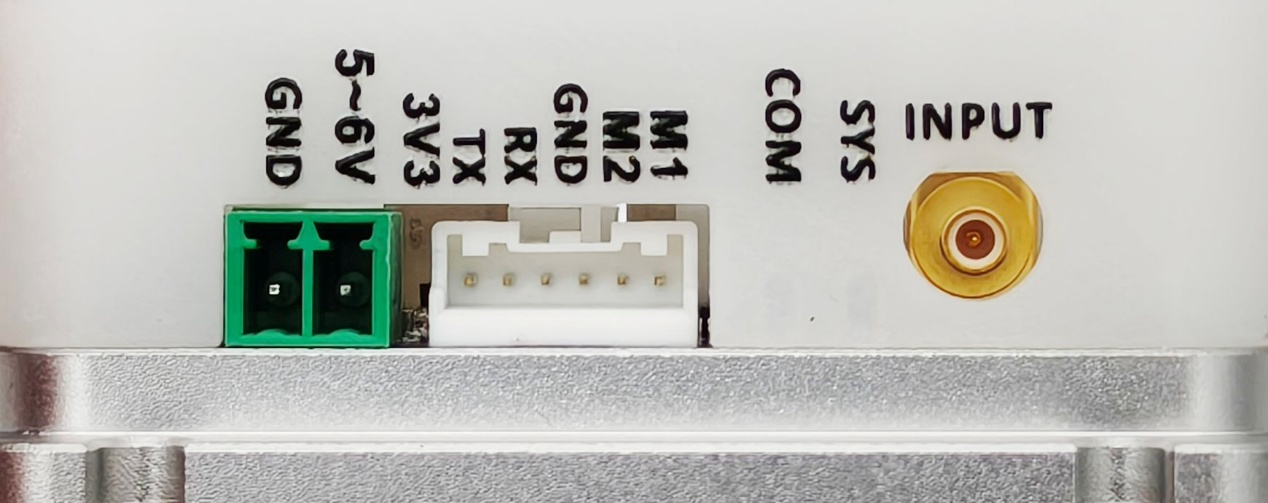

从左到右依次：

电源接口：3.81 x2p mm接头。连接器型号：WJ15EDGRC-3.81-2P。直流5~6V，3A。使用低纹波稳压电源以降低系统整体噪声。

通讯接口：型号S06B-PASK-2(LF)(SN)

串行通信，波特率115200bps，8位数据位，1位停止位，无校验位；3.3V TTL电平。可使用跳线短接GND和RX针，使系统按照设定好的内部电流开始驱动激光，请务必在完全设置好各参数以后再使用该功能。

M1,M2为辅助连接口，内部接头可用于直连激光器引脚

COM灯：通讯指示灯，当GND和RX短接时显示红灯

SYS灯：系统状态灯。当未安装激光或激光温度未稳定到设定值时，显示黄灯。激光温度已稳定时，显示绿灯。当开启内部驱动电流时，显示红灯

INPUT: SMB接头，连接器型号：73100-0103。输入电压0~2.5V，输入频率0~20MHz

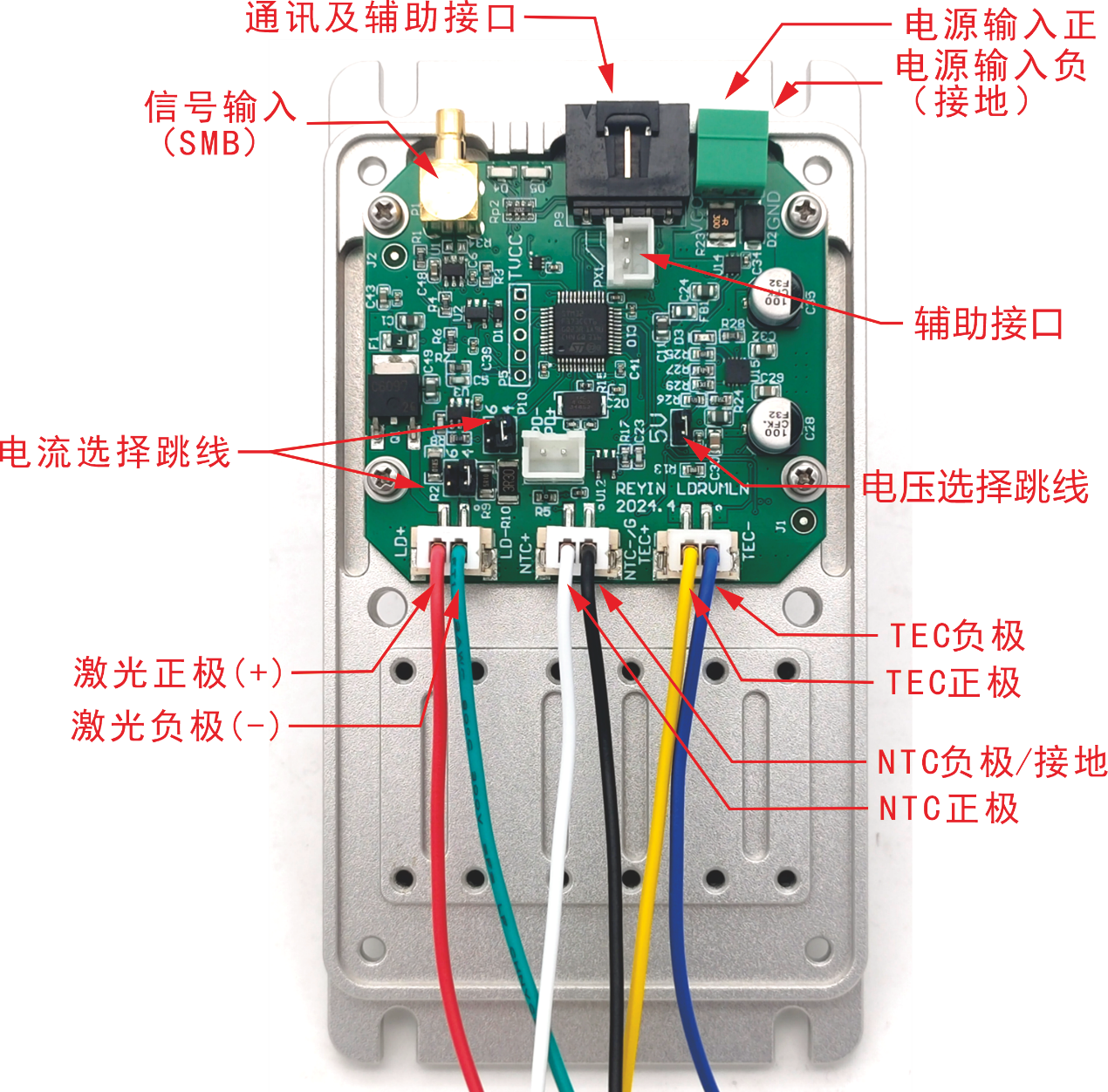

内部接线

请务必先参照激光器手册，对应连接器的线序，以及电路板上的连线，确定激光器与当前线序兼容。在不正确的线序下通电可能导致激光器损坏！

模块的电源负极输入，底板及NTC负极均接地。且驱动输出的正极与负极均不接地。当要安装的激光器的有任一功能引脚接地（连接其外壳）时，需要特别注意。

当存在激光功能引脚接地情况（如激光正极接地）时，需要在激光器与底壳之间垫一块粘性导热硅胶，且不要用金属螺钉来固定激光，以使激光器外壳与底壳绝缘。如果不确定，请咨询销售方的工程师。不正确的接地将导致模块功能异常甚至烧毁激光器！

注意事项

1. 驱动器用于激光器有功能引脚接外壳的情况下（如NEL激光器，常正极接外壳），必须将激光器外壳与底座绝缘：激光下方垫一层导热硅胶垫，并且不要使用金属螺钉来固定。

2. NEG型激光驱动器的驱动正极接地，同时接机壳，可用于正极接外壳的激光器。

3. 激光电流挡位需要通过短路帽（跳线帽）在P3和P10来实现。两者不匹配将导致系统的自我识别和实际电流不匹配，可能导致激光烧毁！

4. 建议先连接一个LED灯珠或廉价红色激光器来测试当前设置是否正常工作。

5. 激光温度震荡说明温控PID参数设置不对。温控参数调节命令为 tecp kp  kI  kd， 发送后会立刻产生效果，观察温度的响应精度和速度，直至达到满意的效果。调节完成后要用save命令保存。

6. 模块没有开关，连接电源后，温控功能立刻开始工作，但激光电流源并不启动。绿灯表示温度已稳定。用跳线帽短接RX和GND，使电流源开始工作，请在参数完全设置好后再使用本功能！

7. 在上电之前，模块需要调整电路参数以适应所安装的激光器。参数由电路板上跳线和拨码开关控制。务必在断电情况下操作！

8. 请将最大驱动电流设置为等于或稍大于激光的最大允许电流。如果将驱动电流设置过大，将增加激光器烧毁的风险。

上位机控制

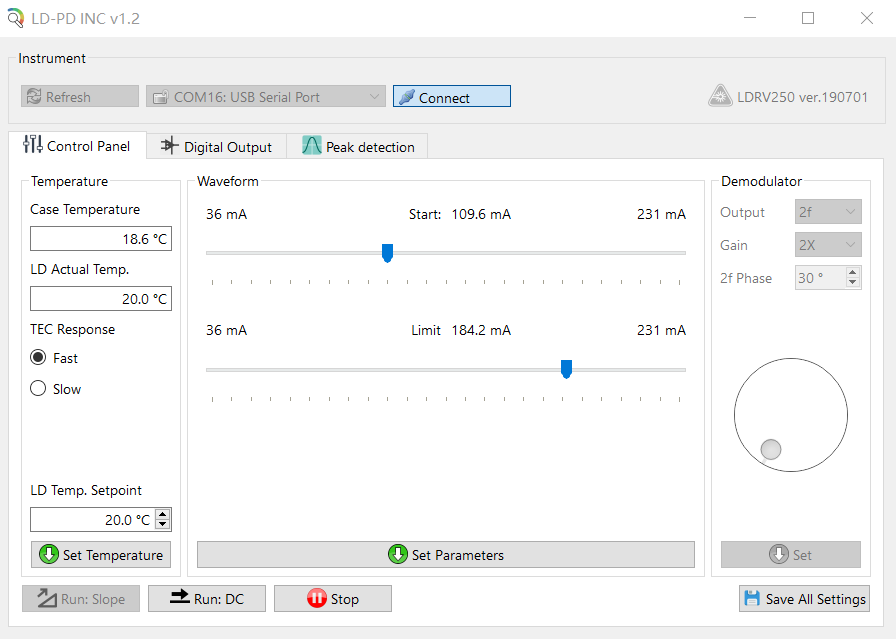

在Communication Port中找到对应的虚拟串口，若未找到，点击Refresh按钮。点击Connect按钮，正常握手后控制台变亮，并读取控制器的当前设定值。在LD Temp Setpoint输入需要的工作温度，点击Set Temperature设定。Start滑动条设定恒定工作电流值，Limit滑动条设定最大限制电流。点击下方的Set Parameters将参数发送至仪器。点击Save All Settings将所有参数保存在仪器中。

点击Run:DC 将以设定的电流值启动激光器。Limit滑动条用于保护激光器，在外部输入情况下也能限制电流，请设置为激光器参数表中的最大工作电流
