MP-SLD-1550-70-B-FC/APC是一款专为 FBG 光纤传感及光学测试应用设计的 1550 nm 宽带 SLED 光源模块。产品具有宽光谱、高输出功率和高稳定性等特点，3 dB 光谱宽度大于 70 nm，输出光功率大于 12 mW，可为多点、多波长 FBG 传感系统提供稳定的宽带光源。模块集成 SLED 驱动、温度控制及光环形器，可实现宽带光输出与 FBG 反射信号的分离，有效简化系统光路及外围器件配置。同时支持 USB 参数控制和外部数字调制，便于进行光功率调节及系统同步控制。产品采用紧凑型模块化设计，适用于 FBG 解调、结构健康监测、光纤器件测试及科研实验等应用。
产品特点宽光谱输出；高功率输出；高度集成设计；灵活控制方式
型号MP-SLD-1550-70-B-FC/APC
应用领域FBG 光纤传感系统 | 结构健康监测 | 光纤及光学器件测试 | 光谱分析与科研实验
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
中心波长 输出光功率 3 dB 光谱宽度
1550 nm >12 mW >70 nm
技术规格表
参数 | 指标 |
中心波长 | 1550 nm（典型） |
中心波长范围 | 1535～1565 nm |
3 dB 光谱宽度 | >70 nm |
输出光功率 | >12 mW |
输出稳定性（1 h） | ±0.03 dB |
输出稳定性（8 h） | ±0.1 dB |
光纤接口 | FC/APC |
光接口 | Source / Return |
光环形器 | 内置 |
连续光模式 | CW |
CW 控制模式 | APC / ACC |
外部调制模式 | ACC |
光功率调节 | 0～满量程，USB 可调 |
外部调制信号 | LVTTL |
调制接口 | SMA |
输入阻抗 | 50 Ω |
上升/下降时间 | <0.1 μs |
工作电压 | 4.75～5.25 V DC |
典型供电电压 | 5 V DC |
典型输入电流 | 1.5 A |
典型功耗 | 7.5 W |
控制接口 | USB Mini-B |
工作温度 | 0～65 ℃ |
存储温度 | -40～85 ℃ |
最大相对湿度 | 85% |
冷却方式 | 空气冷却 |

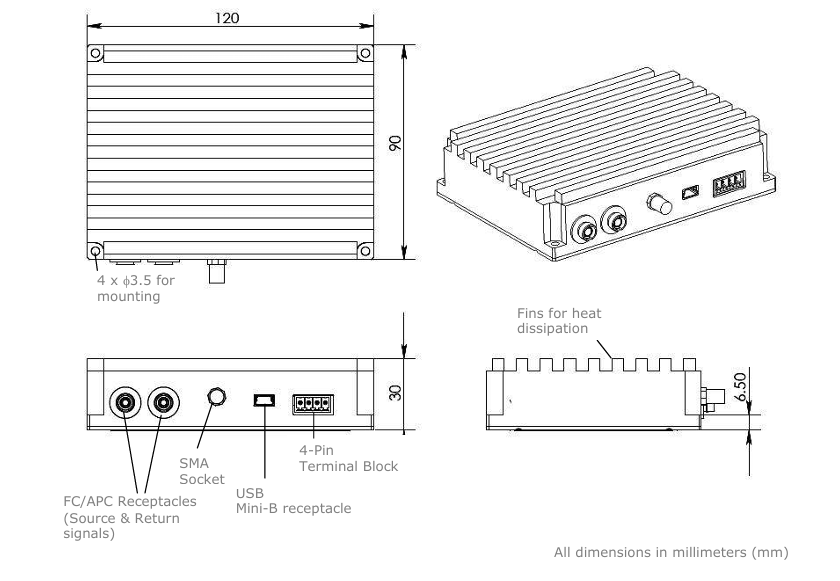

外形尺寸 | 120 × 90 × 30 mm |
引脚定义及功能
Pin No. | Symbol | Power/Control | Analog /Digital | Input /Output | Description |
1 | VS | P | +5VDC | ||
2 | GND | P | Power Supply Ground / Common Ground | ||
3 | N/C | No Connection | |||
4 | _______ LO_EN | C | D | I | Light Output Enable (active low). To enable: Input Low or no connection To disable: Input High |
