633 nm DBR激光二极管是一款采用分布式布拉格反射（DBR）结构的单频半导体激光器，中心波长典型值为 633 nm，采用工业标准的14-Pin气密蝶形封装，可提供自由空间输出或光纤耦合输出两种配置。产品具有窄线宽、高边模抑制比和良好的单模输出特性，适用于拉曼光谱以及其他对激光线宽要求较高的精密光学应用。
产品特点单频窄线宽输出；高边模抑制比；多种输出方式；标准蝶形封装
型号MP-DBR-633-L-PA
应用领域拉曼光谱 | 精密光谱测量 | 光学检测与科研 | OEM光学系统
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
中心波长 激光线宽 输出功率
633 nm 10 MHz（典型） 20 mW（自由空间）/ 12 mW（光纤耦合）
参数 | 规格 |

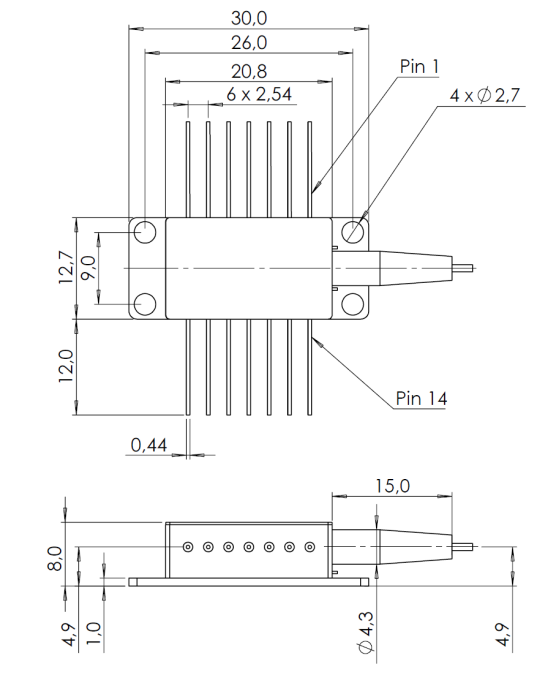

封装形式 | 14-Pin气密蝶形封装 |
输出方式 | 自由空间 / 光纤耦合 |
中心波长 | 633 nm（典型） |
波长范围 | 632～634 nm |
边模抑制比（SMSR） | 45 dB（典型） |
激光线宽（FWHM） | 10 MHz（典型），20 MHz（MAX.） |
温度波长系数 | 0.05 nm/℃（典型） |
电流波长系数 | 0.005 nm/mA（典型） |
自由空间输出功率 | 20 mW（典型） |
光纤耦合输出功率 | 12 mW（典型） |
模式结构 | TEM00 |
偏振方式 | TE |
工作电压 | 2.3 V（典型） |
斜率效率 | 0.3 W/A（典型） |
阈值电流 | 55 mA（典型），70 mA（MAX.） |
MAX.推荐工作电流 | 120 mA |
推荐芯片温度 | 15～25 ℃ |
TEC电流 | MAX.2.9 A |
TEC电压 | MAX.2.9 V |
热敏电阻阻值 @25℃ | 10 kΩ（典型），9.9～10.1 kΩ |
热敏电阻β系数 | 3435 |
外壳温度 | 5～45 ℃ |
存储温度 | 5～85 ℃ |
MAX.LD正向电流 | 150 mA |
MAX.LD反向电压 | 0 V |

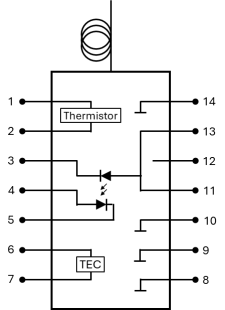

引脚定义
Pin# | Function | Pin# | Function |
1 | Thermistor | 8 | Case |
2 | Thermistor | 9 | Case |
3 | LD (-) | 10 | Case |
4 | PD (+) | 11 | LD (+) |
5 | PD (-) | 12 | NC |
6 | TEC (+) | 13 | LD (+) |
7 | TEC (+) | 14 | Case |

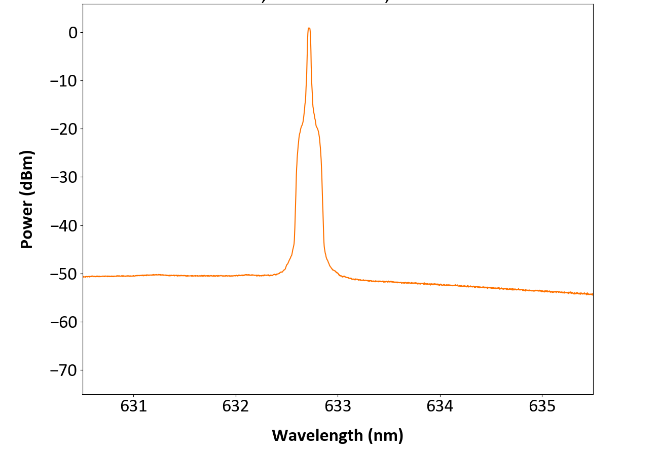

典型输出光谱图
无
