2A 20ns 1MHz短脉冲激光二极管驱动器是一款面向高速脉冲激光应用设计的紧凑型驱动模块，适用于 10 Pin / 14 Pin Butterfly 蝶形封装激光二极管及种子激光器。产品可提供最高 2A 脉冲输出电流，脉冲宽度覆盖 20ns～10μs，重复频率最高可达 1MHz，满足纳秒级短脉冲激光驱动需求。驱动器集成双向 PID TEC 温度控制功能，支持内部脉冲、Burst 脉冲串、外部 TTL 触发以及 Pulse on Demand 单脉冲等多种工作模式。同时提供 USB、RS-232、CAN 和 UART 通信接口，并支持 Python、LabVIEW 控制，可方便集成到激光雷达、脉冲种子光源、光电测试及科研激光系统中。
产品特点高速脉冲驱动；灵活的脉冲控制；集成TEC温度控制；丰富的通信与系统集成能力
型号MP-PLD-NS-SOA-ZIF
应用领域脉冲种子激光系统 | 激光雷达与ToF系统 | 激光器研发与光电测试 | 科研及OEM激光系统
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
脉冲输出电流 脉冲宽度 重复频率
MAX.2 A 20 ns～10 μs MAX.1 MHz
参数 | Min. | Typ. | Max. | 单位 |
输出电流 | — | — | 2 | A |
输出电压 | 1 | — | 3 | V |
脉冲宽度 | 20 | — | 10,000 | ns |
脉宽调节步进 | — | 0.2 | — | ns |
重复频率 | 1 | — | 1,000,000 | Hz |
上升时间 | 10 | — | 30 | ns |
下降时间 | 10 | — | 100 | ns |
外部触发电压 | 3.3 | — | 5 | V |
外部触发阻抗 | — | 50 | — | Ω |
Sync OUT输出 | 2.3 | 2.5 | 2.7 | V |
Sync OUT负载 | — | 50 | — | Ω |
TEC输出电流 | -1.5 | — | +1.5 | A |
TEC输出电压 | — | — | 4 | V |
温度设定范围 | 15 | 25 | 50 | ℃ |
输入电压 | 4.8 | 5.0 | 5.2 | VDC |
输入电流 | — | — | 4 | A |
通信接口 | USB / RS-232 / CAN / UART | — | — | — |
软件支持 | Control Center / Python / LabVIEW | — | — | — |
工作温度 | +10 | — | +50 | ℃ |
存储温度 | -20 | — | +70 | ℃ |
相对湿度 | — | — | 95 | %RH |

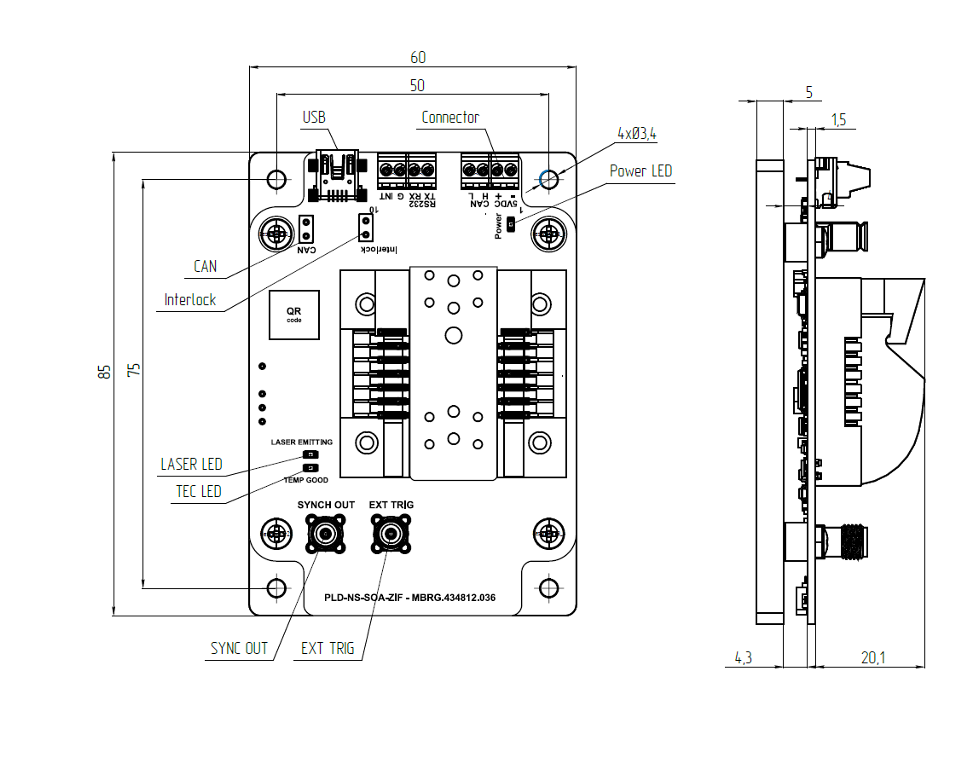

产品尺寸 | — | 85 × 60 × 21 | — | mm |
产品重量 | — | — | 160 | g |
Pin | Function | Description |
1 | GND | Device ground |
2 | +5VDC | Power input |
3 | CANH | CAN bus high |
4 | CANL | CAN bus low |
5 | — | — |
6 | — | — |
7 | GND | Device ground |
8 | RS232 TX | RS232 port transmit |
9 | RS232 RX | RS232 port reception |
10 | INT | Interlock |

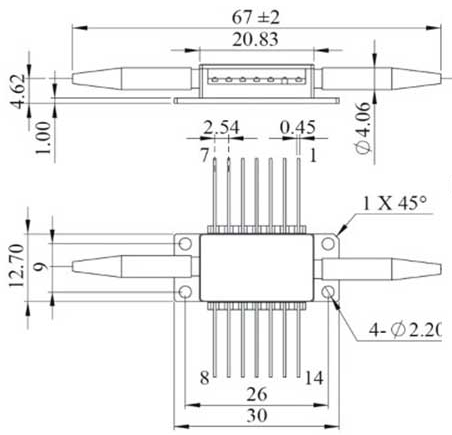

兼容激光器引脚定义
Pin | 14-pin Butterfly |
1 | TEC(+) |
2 | Thermistor |
3 | — |
4 | — |
5 | Thermistor |
6 | NC |
7 | NC |
8 | NC |
9 | NC |
10 | SOA(+) |
11 | SOA(-) |
12 | NC |
13 | Case |
14 | TEC(-) |
无
