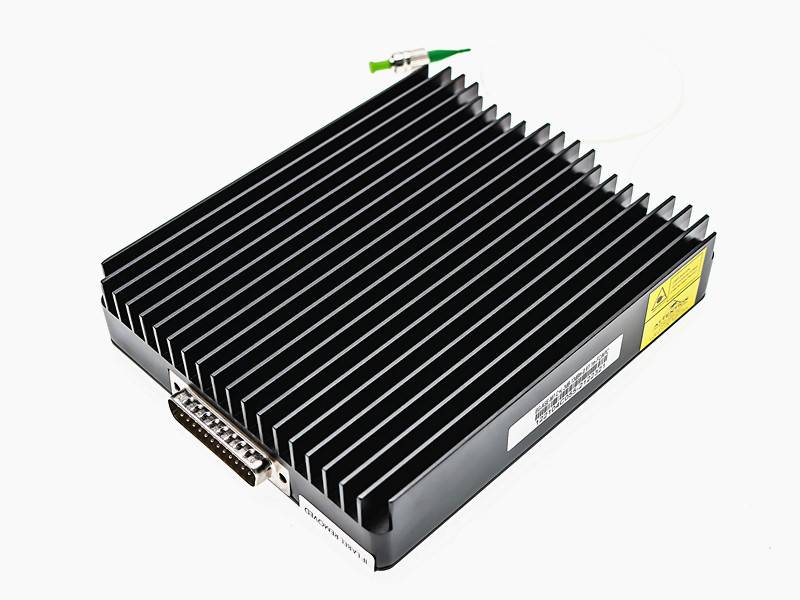

ASE光源是一种白光光源，它在非常宽的光谱范围内具有非常高的亮度。C+l波段ASE宽光谱范围光源模块是应用于分布式光纤光栅传感系统、光无源器件测试、光谱分析设计的放大自发辐射光源（Amplified Spontaneous Emission，即ASE光源）。基于半导体激光器泵浦稀土掺杂光纤（Er离子）产生C波段（1528-1563nm）放大自发辐射（ASE）的基本原理，特殊设计的C波段光谱增益平坦滤波（GFF）结构，使得产品具有高的光-光转换效率与优异的C波段光谱平坦度。同时为保证分布式光纤光栅系统对于光源输出稳定性的严格要求，内部采取全局光反馈控制技术与脉宽调制（PWM）精密温度控制技术，确保高的输出光功率稳定性与光谱波形稳定性。
产品特点高输出功率高达10mW，宽谱1528-1605nm，光谱宽度可达80nm，稳定的光谱输出功率 ，平坦输出
产品型号PL-ASE-13-CL-2-M2-SA
应用领域光学元件测试OCT光谱仪FBG传感光纤陀螺仪气体检测
产品单价登录查看
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
工作波长 输出功率
1528-1605nm 20mW
参数 | 单位 | Min. 值 | 典型值 | Max. 值 | |
工作波长范围 | nm | 1528 | - | 1605 | |
输出光功率 | dBm | - | 13 | - | |
短期输出功率稳定性(1) | dB | - | - | 0.05 | |
长期输出功率稳定性(2) | dB | - | - | 0.1 | |
平坦度 | dB | - | - | 2.5 | |
工作温度范围 | 模块 | ℃ | -20 | - | +60 |
台式 | ℃ | 0 | - | 60 | |
储存温度范围 | ℃ | -45 | - | +85 | |
湿度(3) | % | 5 | - | 90 | |
(1)单一温度，15分钟输出光功率稳定性 (2) 单一温度，8小时输出光功率稳定性 (3)无凝聚情况 | |||||
测试光谱图
功率稳定性曲线
电性能特性
结构类型 | 参数 | 规格 | 单位 | 备注 |
模块式 | 供电电压 | DC +5V/GND | ||
电功耗 | <5 | W | 常温下 | |
台式 | 供电电压 | AC 220V | ||
电功耗 | <30 | W | 常温下 |
机械结构
结构类型 | 参数 | 参数 | 单位 | 备注 |
模块式 | 结构尺寸 | 150×125×30.5 | mm | 尺寸可定制 |
供电接口类型 | DC +5V/GND | 典型 | ||
输出尾纤类型 | SM | |||
通信接口类型 | DSUB25公头 | |||
台式 | 结构尺寸 | 260.6x162.8x76 | mm | |
供电接口类型 | N-L-C AC220V供电接口 | |||
输出光学接口 | FC/APC 型连接器 | 可定制 | ||
通信接口类型 | RJ45网口或者Console接口 | |||
散热风扇 | 1 | PCS |
通信类型
结构类型 | 参数 | 规格 | 备注 |
模块式 | 通信接口 | 26Pin 2.00间距串口 | 可定制 |
协议 | RS232 | ||
通信用户界面 | 可读取或者设定输出光功率 | ||
台式 | 通信接口 | Ethernet 或者RS232 | |
协议 | RS232或SNMP | ||
通信用户界面 | GUI |
PL-ASE-□□□□-W△-F△△-S▽▽-C▽
□□□□：Average Power
10:10mw
-10=-10dbm
W△：Wavelength
C:C band
L:L band
CL=C+L Band
F△△;Flatness
2=2dB
2.5=2.5dB
S▽▽：SIZE
M1=70X60X15mm
M2=80X70X15mm
M3=Diameter80X18mm
B=Bechtop台式
C▽：Pigtail and Connector
SA=SMF-28E+FC/APC
PP=PM150+FC/PC
