• HPLD-1500 高功率恒流激光驱动器

    产品总览 产品描述 HPLD-1500 是一款紧凑型非隔离 DC/DC 开关电源,具有恒定电流输出。驱动器产生高稳定性、低纹波电流,用于为激光二极管模块供电。输出电流值可在 0 至 38 A 之间变化。驱动器可由 CAN 接口或外部调制信号控制。

    产品特点过流保护、 反向电流保护、 短路保护、 效率z高可达 97 %、 外部联锁功能、 低电流纹波、 CAN 接口、 集成散热器

    产品型号HPLD-1500

    应用领域

    产品单价登录查看

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Daisy

    电话:18602170419

    邮箱:moli@microphotons.com

    主要参数
  • 核心参数
  • 输出电压范围 输出电流范围

    2-40V 0-38A

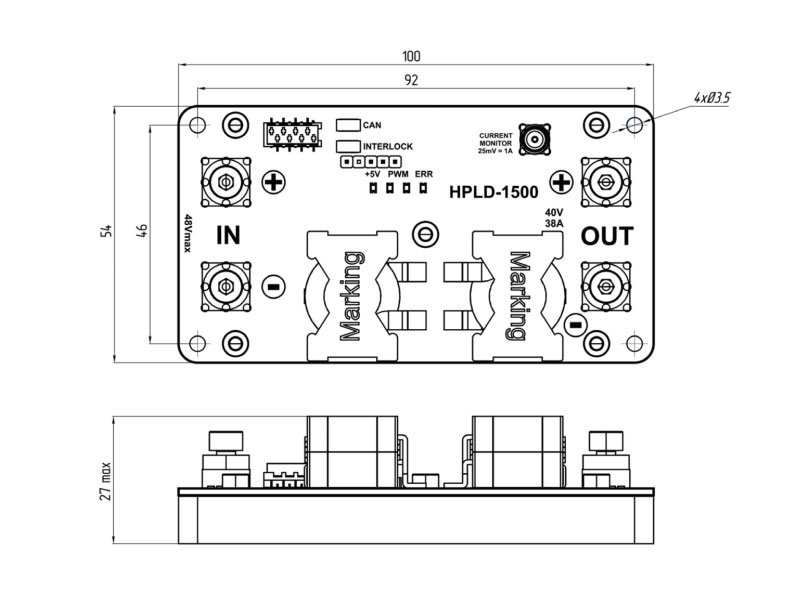

  • 尺寸图
  • 详细参数

    电源

    驱动器需要直流电源。电源的输出特性必须涵盖驱动器输出功率和激光二极管电压。电源输出电压必须至少比激光二极管压降高 15%。我们建议使用低压电源(例如 12VDC)为压降为 2÷10V 的低功率激光二极管供电。



    冷却

    HPLD-1500 PCB 配有散热器,便于进行热管理。驱动器产生高达 60W 的功率损耗。因此,驱动器散热器必须安装在导热表面上,以确保正常运行并防止过热关机。如果传导冷却不够,可以通过添加风扇来改善冷却效果。



    软件

    我们提供自己的 PC 控制软件来控制驱动器。



    操作模式

    驱动器有三种操作模式,允许将其用作独立驱动器为单个激光器供电,或将其用于通过外部控制为激光器供电的系统中。保持驱动器和激光二极管之间的连接尽可能短,不超过 200 毫米,尤其是对于模式 2、3。

    序号

    模式

    描述

    1

    CW

    驱动器由 PC 控制软件控制。恒定电流值由控制软件设置。“ON/OFF”按钮启动/停止驱动器,具有软启动功能,允许电流在 10 ms 内上升和下降,以安全地打开/关闭激光器。详情见图 1。

    2

    Trigger

    电流值由 PC 控制软件设置。外部触发器以 50 µs 的上升/下降时间启动和停止驱动器。外部触发器的频率可以从单脉冲到 3 kHz。该模式的特点是脉冲之间的偏置电流为 40mA。请参见图 2 中的触发器到电流脉冲延迟详细信息。

    3

    Analog

    电流由外部模拟(例如正弦)信号调制。电流波形复制高达 10 kHz 的全振幅外部正弦信号。对于 10 kHz 至 30 kHz 的频率,电流调制振幅最多降低 30%。不建议使用上升/下降时间小于 10µs 的信号。电流振幅设置的精度不超过 20%。使用电流感应监视器读取激光电流的实际振幅、频率和形式。驱动器的开启/关闭由 PC 控制软件完成。



    保持驱动器和激光二极管之间的连接尽可能短,不超过 200 毫米,尤其是对于模式 2、3。



    技术参数



    参数

    Min.

    Typ.

    Max.

    Units

    输入

    电压

    12

    -

    48

    VDC

    电流

    -

    -

    34

    A

    输出

    功率

    -

    -

    1500

    W

    合规电压 1

    2

    -

    40

    V

    电流范围

    0.0

    -

    38.0

    A

    电流纹波幅度

    -

    40

    60

    mA

    电流纹波频率

    -

    425

    -

    kHz

    电流设定精度

    -

    -

    1.5

    %

    过流值 2

    5

    39

    40

    A

    软启动上升时间 3

    -

    -

    11

    ms

    软停止下降时间 3

    -

    -

    16

    ms

    上升/下降时间 4

    -

    50

    70

    µs

    电流感应监视器

    -

    25

    -

    mV/A

    调制

    触发输入电压

    3.3

    -

    5.0

    V

    触发输入阻抗

    -

    500

    -

    触发脉冲频率

    -

    -

    3

    kHz

    触发脉冲宽度

    150

    -

    -

    µs

    触发至电流延迟

    -

    -

    20

    µs

    模拟输入电压

    0

    -

    10

    V

    模拟输入阻抗

    -

    4

    -

    kΩ

    电流设定点

    -

    3.8

    -

    A/V

    模拟输入频率 5

    -

    -

    30

    kHz

    功率耗散

    效率 6

    -

    -

    97

    %

    Max. 功率损耗

    -

    -

    60

    W

    温度

    工作

    +10

    -

    +40

    存储

    -20

    -

    +70

    湿度,非冷凝

    -

    -

    95

    %

    连接

    电源

    螺钉端子 М4 (74650194R Würth Elektronik)

    CAN 接口


    互锁

    8 针带状电缆连接器

    触发

    7-188275-8 TE 连接)

    调制


    电流监控器

    SMA (5-1814832-2 Molex)

    机械

    尺寸

    100 × 54 × 27 mm

    重量,不超过

    < 300 g

    1. 输出电压不能超过 0.85 x Vin

    2. 默认值为 39A。可编程范围为 5 A 至 40 A。过流会导致驱动器立即停止并带有短路保护。

    3. 适用于模式 1

    4. 适用于模式 2、3。取决于驱动器到激光器的电线长度

    5. 参见图 5 中的详细信息

    6. 取决于输入电压、输出电压、输出电流。参见图 6 中的详细信息



    终端描述




           引脚

    描述

    Vin +

    连接到电源的正极和负极。
         注意极性。使用 AWG#13 或 2.5 mm2 尺寸的电线,长度不超过 1 米。

    Vin -

    LD +

    连接到激光二极管阳极 (+) 和阴极 (-)。注意极性。使用 AWG#13 或 2.5 mm2 尺寸的电线,长度不超过 2 米(对于模式 1),不超过 200 毫米(对于模式 2、3)。

    LD -

    控制连接器

    1

    CANH

    连接到 CAN 接口。考虑极性。使用 AWG#22-18 或 0.35-0.75 mm2 的电线。使用板载跳线 J1 将一个驱动器连接到 CAN 设备。如果将多个驱动器连接到 CAN 设备,请删除最后一个驱动器以外的所有板载跳线 J1。

    2

    CANL

    3

    Interlock +

    连接到外部联锁电路。打开:锁定,低:操作。通过 1 kΩ 电阻内部上拉至 3.3 V。使用开路集电极或干触点。注意极性。使用板载跳线 J2 模拟联锁功能。删除板载跳线 J2 以激活联锁功能。

    4

    Interlock -

    5

    Trigger +

    连接到外部脉冲信号发生器以用于模式 2、3。注意极性。

    6

    Trigger -

    7

    Modulation +

    连接到外部模拟电压或外部正弦信号发生器用于模式 3。注意极性。

    8

    Modulation -

    Current monitor

    连接到 50 Ω 示波器输入以进行电流监测。
         25 mV 对应 1 A。使用 SMA 连接器。
