筱晓光子推出一款专为硅光子 (SiPh) 数据通信收发器设计的全新 O 波段分布式反馈 (DFB) 激光器。这款新型 DFB 激光器基于 专有的量子点 (QD) 平台构建，不仅具备无跳模操作和抗光背向反射（这两个特性对于无缝集成到 SiPh 系统至关重要），而且还具有优秀的长期可靠性，使其成为大批量、高性能部署的理想之选。 腔长 1 毫米，我们在紧凑性和性能之间取得了平衡，实现了低噪声运行，相对强度噪声值低于 -145 dB/Hz，这对于高速数据通信链路至关重要。在 75°C 高温下，工作光功率为 70 mW，在室温 (25°C) 下，工作光功率超过 100 mW，使这款新型 DFB 激光器成为热受限环境下的可靠且理想的解决方案。
产品特点 55℃时，输出功率>70mW（端面外） 、 宽温范围：0℃至75℃ 、 O波段CWDM4（1270-1330nm）波长 、 基于 InAs/GaAs 量子点的二极管激光器 、 无跳模工作 、 低相对强度噪声（RIN） < –145 dB/Hz 、 优秀的可靠性 、 符合 RoHS 标准 、 定制 AlN 载体（可根据要求提供）
产品型号DFB1310000CC070MXXXX
应用领域数据通信 CWDM4 基于硅光模块的收发器
产品单价登录查看
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
波长范围 输出功率
1270-1330nm >70mW（端面外）
建议操作条件
@ CW，样品安装在铜散热器上
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
散热器温度* | 0 | 55 | 75 | ℃ |
正向电流 | 200 | 330 | mA | |
输出功率** | 10 | 70 | mW |
*非冷凝环境
**在工作范围内无扭结（现象）
特性
@CW，散热器温度为 55°C，工作电流 200 毫安
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
输出功率（Pout）* | 60** | 70 | mW | |
正向电流@Pout* | 330 | mA | ||
正向电压@Pout* | 2 | V | ||
差分电阻 | 1.5 | Ohm | ||
阈值电流 | 25 | 55 | mA | |
峰值波长*** | 1310 | nm | ||
峰值波长容差 | ±3 | nm | ||
波长温度可调性 | 0.1 | pm/°C | ||
波长电流可调性 | 6 | pm/mA | ||
边模抑制比（SMSR） | 35 | 45 | dB | |
线宽（25℃） | 800 | kHz | ||
慢轴光束发散度 (FWHM) | 7.5 | 9 | 10.5 | deg |
快轴光束发散度 (FWHM) | 49 | 53 | 56 | deg |
相对噪声强度（RIN; 平均，DC-10GHz） | -145 | dB/Hz | ||
偏振 | TE | |||
偏振消光比 (PER) | 15 | 18 | dB |
* 工作温度范围：0–75°C
** 散热器温度为 75°C 时的Min. 值
*** 波长范围：1270–1330 nm，可根据要求提供；规格可能因波长不同而略有不同
芯片参数
参数 | Min. 值 | 典型值 | Max. 值 | 单位 |
芯片长度 | 1 | mm | ||
前端面背向反射 | 0.01 | 0.1 | % | |
后端面背向反射 | 99 | % |
规格
参数 | Min. 值 | Max. 值 | 单位 |
正向电流 | 400 | mA | |
反向电压 | 1 | V | |
工作温度（非冷凝环境） | 0 | 75 | ℃ |
存储温度（原装密封包装） | -40 | 85 | ℃ |
焊接温度（最长5秒） | 250 | ℃ |
安全和操作说明
此设备发出的光是不可见的，对人眼有害。设备运行时，请避免直视光纤连接器。在连接器打开的情况下操作时，必须佩戴适当的激光安全眼镜。
jue对Max. 额定值仅可短时间应用于设备。长时间暴露于Max. 额定值或暴露于多个Max. 额定值可能会导致设备损坏或影响设备的可靠性。在设备的Max. 额定值之外操作设备可能会导致设备故障或安全隐患。必须使用与组件一起使用的电源，以使Max. 正向电流不超过。
热辐射器上的设备需要适当的散热器。必须使用 4 个螺钉（以 X 型螺栓拧紧，初始扭矩设置为 0.075Nm，最终以 X 型螺栓拧紧，扭矩设置为 0.15Nm）或夹具将设备安装在散热器上。散热器表面的平整度偏差必须小于 0.05mm。建议在外壳底部和散热器之间使用铟箔或导热柔软材料作为热界面。不宜为此使用导热油脂。
避免设备背反射。它可能会影响设备在光谱和功率稳定性方面的性能。
还可能导致致命的面损坏。强烈建议使用光隔离器来阻挡背反射。
不要拉动光纤。不要弯曲半径小于 3 厘米的光纤。在安装过程中，应始终保护光纤顶部免受任何污染或损坏。取下光纤顶部的防尘盖后，使用沾有异丙醇或乙醇的光学镜头清洁纸或棉签沿一个方向擦拭，小心清洁光纤顶部。仅使用干净的光纤连接器操作设备。
ESD 保护 - 静电放电是产品意外故障的主要原因。采取极端预防措施以防止 ESD。在设备安装过程中，必须保持 ESD 保护 - 在处理产品时使用腕带、接地的工作表面和严格的防静电技术。
典型性能（仅供参考）
@CW，推荐工作条件

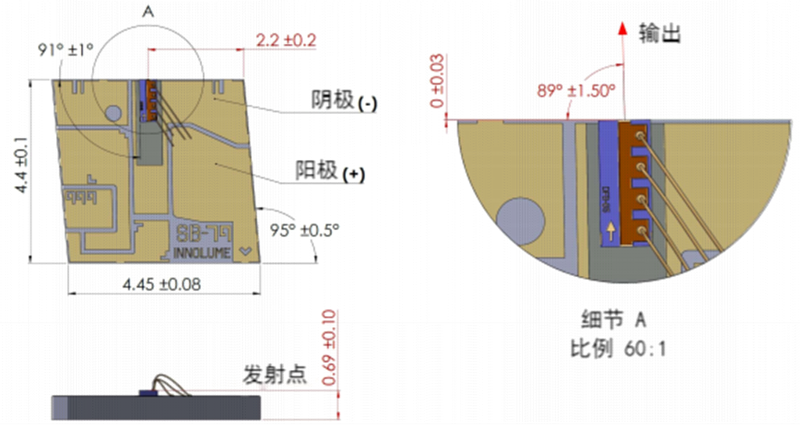

DFB1310000CC070MXXXX -> 输出功率70mW，峰值波长1310nm，工作温度范围广，载体SB-79
DFB1310000CC070MZXXX -> 输出功率70mW，峰值波长1310nm，工作温度范围广，定制AlN载体
注：产品规格如有变更，恕不另行通知
