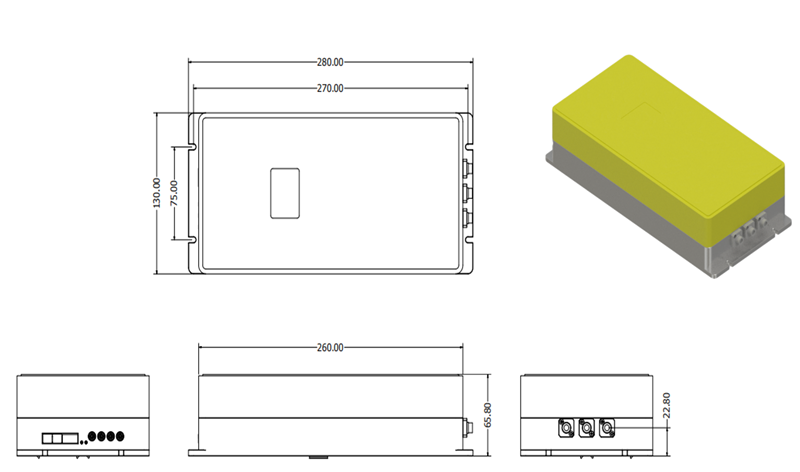

安装

请务必先参照激光器手册，对应连接器的线序，以及电路板上的连线，确定激光器与当前线序兼容。在不正确的线序下通电可能导致激光器损坏！

模块的电源负极输入，底板及NTC负极均接地。且驱动输出的正极与负极均不接地。当要安装的激光器的有任一功能引脚接地（连接其外壳）时，需要te别注意。

当存在激光功能引脚接地情况（如激光正极接地）时，需要在激光器与底壳之间垫一块粘性导热硅胶，且不要用金属螺钉来固定激光，以使激光器外壳与底壳绝缘。如果不确定，请咨询销售方的工程师。不正确的接地将导致模块功能异常甚至烧毁激光器！

跳线配置

在上电之前，模块需要调整电路参数以适应所安装的激光器。参数由电路板上跳线和拨码开关控制。务必在断电情况下操作！

请将LDRVDUAL的Max. 驱动电流设置为等于或稍大于激光的Max. 允许电流。如果将驱动电流设置过大，将增加激光器烧毁的风险。设置由电路板上跳线：

！同一通道中的两跳线需完全一致，否则仪器不能正常工作！所有操作应在断电情况下执行。

！如果激光器内部自带分压电阻，尽量不要使用该电阻，会导致外部驱动电压不足，激光器处于欠压状态

面板

从左到右依次：

电源接口：3.81mm接头1，VSOA直流5~12V，3A。使用低纹波稳压电源以降低系统整体噪声。

  3.81mm接头2，VIN直流5，5A。使用低纹波稳压电源以降低系统整体噪声。

通讯接口：串行通信，波特率115200bps，8位数据位，1位停止位，无校验位；3.3V TTL电平。可使用跳线短接GND和RX针，使系统按照设定好的内部电流开始驱动激光，请务必在完全设置好各参数以后再使用该功能。

P+,P-为辅助连接口，内部接头可用于直连激光器引脚。

COM灯：通讯指示灯，当GND和RX短接时显示红灯

SYS灯：系统状态灯。当未安装激光或激光温度未稳定到设定值时，显示黄灯。激光温度已稳定时，显示绿灯。当开启内部驱动电流时，显示红灯。

DIRECT INPUT: SMB接头，输入电压0~2.5V，输入频率0~20MHz

AC INPUT: SMB接头，输入电压-5~5V，输入频率20Khz~20MHz

te别注意:

！激光器有功能引脚接外壳的情况下（如NEL激光器，常正极接外壳），必须将激光器外壳与底座绝缘：激光下方垫一层导热硅胶垫，并且不要使用金属螺钉来固定

！激光电流挡位需要通过短路帽（跳线帽）在P3和P10来实现。两者不匹配将导致系统的自我识别和实际电流不匹配，可能导致激光烧毁！

！建议先连接一个LED灯珠或廉价红色激光器来测试当前设置是否正常工作。

！激光温度震荡说明温控PID参数设置不对。温控参数调节命令为 tecpkp  kI  kd， 发送后会立刻产生效果，观察温度的响应精度和速度，直至达到满意的效果。调节完成后要用save命令保存。

！模块没有开关，连接电源后，温控功能立刻开始工作，但激光电流源并不启动。绿灯表示温度已稳定。用跳线帽短接RX和GND，使电流源开始工作，请在参数完全设置好后再使用本功能！

外部信号输入（Direct）

仪器后面板信号输入端INPUT用于接收外部输入，不开启内部偏置信号时，等效电路如下图所示：

激光器的驱动电流为：

I_Laser = (V1/1.25V) x I_max

I_max=149mA , 378mA _etc

当开启内部信号时，等效电路如下：

若仅使用内部信号，应断开INPUT接口上的一切连接。如果要同时使用内部和外部信号，请按照上述的等效电路来自行计算最终效果。

外部信号输入（AC）

仪器还带有-20db增益的交流输入通道，与内部基准源为交流耦合。方便用户以较大幅值输入调制信号，以提高信噪比，仪器降低10倍后叠在原来的低噪声内部基准源之上，实现低噪声调制输出，如下式：

I_laser = (-Vac/25V) x I_max+I_internal

PC控制界面

装回仪器盖板，将控制器连接电源，并用USB线连接电脑。WIN7及以上系统会提示自动联网安装USB驱动。当使用其他系统或无法联网时请在http://www.ftdichip.com/Drivers/VCP.htm 下载对应驱动。驱动安装好后会在“设备管理器”出现虚拟串行设备。

打开电脑端专用软件，如下图所示：

在Communication Port中找到对应的虚拟串口，若未找到，点击Refresh按钮。点击Connect按钮，正常连接后控制台变亮，并读取控制器的当前设定值。在LD Temp Setpoint输入需要的工作温度，点击Set Temperature设定。Bias滑动条设定恒定工作电流值，Limit滑动条设定Max. 限制电流。Driver和Driver2分别控制两通道的电流，设置参数后，点击下方的Set Parameters将参数发送至仪器。点击Save All Settings将所有参数保存在仪器中。

点击Run:DC 将以设定的电流值启动激光器。Limit滑动条用于保护激光器，在外部输入情况下也能限制电流，请设置为激光器参数表中的Max. 工作电流。

！启动激光前，请仔细检查各参数是否在激光器的允许工作范围内！

通讯说明

专用转换线缆将电路板连接至电脑USB或串口。USB转换器采用FT232R芯片模拟串口，WIN7以上系统会自动联网安装驱动。其他系统或未联网时请在http://www.ftdichip.com/Drivers/VCP.htm 下载对应驱动。驱动安装好后会在“设备管理器”出现新的串行设备，通讯速率默认为115200bps。通过接收ASCII格式串行命令改变参数，命令以回车结束。

以下以PuTTY为例说明通讯方法。打开PuTTY后，连接选择Serial，输入与设备管理器中一致的端口号，Speed中输入115200，点击open即可打开黑色的交互端口，通过键盘输入相关指令即可（Backspace按键无效）。正确输入命令后系统会有提示设置结果，错误会返回error信息

电脑为主控端（上位机），发送字符串命令。以“：”冒号作为一通道起始符开始一行命令，以“#”作为二通道起始符，以回车(\r\n)结束一行，下位机执行后返回信息。以下所有功能均可通过配套软件访问，建议以配套LDPD软件完成设置并得到正确波形后，点save保存参数至下位机，再转由其他客户端来进行控制。

运行模式如下：

参数设置：
