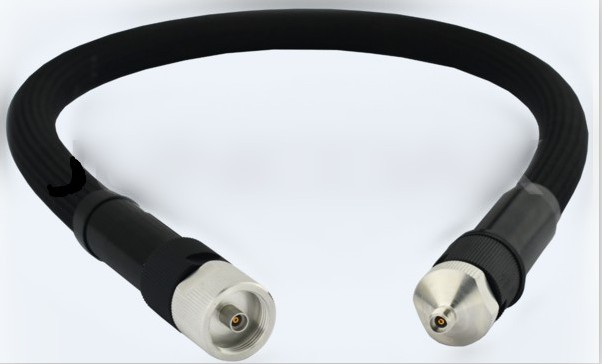

    • 网络分析仪专用测试电缆

    VNAtest 系列测试电缆是网络分析专用测试电缆。产品采用特制稳相电缆不锈钢防压防 扭曲和加强型不锈钢接头，确保了产品在测试过程中的稳定性，尤其是在测试电缆移动和弯曲过程中的稳定性。优化的产品结构设计，确保了产品的超长使用寿命。

    产品特点确保精确测量、 幅度稳定/相位稳定、 超强的屏蔽性能、 超长耐用、 柔软性好、 抗压抗扭曲、 超高性价比、 使用寿命长

    产品型号VNA-5153-630

    应用领域DC-67GHz矢量网络分析仪研发型实验室/暗室微波器件精密测试

    产品单价登录查看

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Daisy

    电话：18602170419

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 工作温度 存储温度

    +20 ~ +26 u2103 -45 ~ +85 u2103

  • 尺寸图
    • 详细参数

    电 气 性 能Electrical  Date

    频 率Frequency

    18GHz

    26.5GHz

    40GHz

    50GHz

    67GHz

    连 接 器Connector（ 公 头Male/母 头Female）

    N-Typ

    3.5 mm

    NMD2 .92mm

    NMD2 .4mm

    1 .85mm

    NMD3.5 mm

    APC2 .92mm

    APC2 .4mm

    NMD1 .85mm

    驻 波VSWR

    1 .23 :1Max

    1 .25 :1 max

    1 .30:1 max

    1 .30:1 max

    1 .35:1 max

    屏 蔽 效 率Shielding  Effectiveness

    -100dB

    -100dB

    -100dB

    -100dB

    -100dB

    插 入 损 耗Insertion  Loss

    ≤1 . 5dB

    ≤1 . 8dB

    ≤2 . 5dB

    ≤3. 2dB

    ≤5. 2dB

    阻 抗Impedance

    50 Ω

    50Ω

    50Ω

    50Ω

    50Ω

    机 械 相 位 稳 定 性Phase Stability  (with a  mandrel of  10cm diameter)

    ≤1 .5 °

    ≤2 °

    ≤2 .5 °

    ≤2 .5 °

    ≤3 °

    幅 度 稳 定 性Amplitude Stability  ( (with a  mandrel of  10cm diameter )

    ≤0. 05dB

    ≤0. 06dB

    ≤0. 08dB

    ≤0. 1dB

    ≤0. 15dB

    机 械 参 数Mechanical  Date

    电 缆 长 度 标 准Cable  Length Standard ( Custom Available)

    63 cm

    63 cm

    63cm

    63cm

    63cm







    最 大 外 径Maximum Outer  Diameter

    1 .52cm

    1 .52cm

    1 .52cm

    1 .52cm

    1 .52cm

    最 小 弯 曲 半 径Minimum  Bend  Radius

    6.5 cm

    6.5 cm

    6.5 cm

    6.5 cm

    6.5 cm

    环 境 要 求Environmental  Requirements

    工作温度Operating Temperature

    +20 ~ +26 ℃

    存储温度Storage temperature

    -45 ~ +85 ℃




    型号part Number

    一端连接器
    Connector1

    两端连接器
    Connector2

    型号
    Part Number

    一端连接器
    Connector1

    两端连接器
    Connector2

    长度Length

    VNA-5153-630


    VNA-5152-630


    63CM


    NM D35mm母

    APC35mm母


    NM D35mm母

    NM D35mm公


    VNA-4143-630


    VNA-4142-630


    63CM


    NM D2.92mm母

    APC2.92mm母


    NM D2.92mm母

    NM D2.92mm公


    VNA-3133-630


    VNA-3132-630


    63CM


    NM D2.4mm母

    APC2.4mm母


    NM D2.4mm母

    NM D2.4mm公


    VNA-1311-630


    VNA-1312-630


    63CM


    NMD1 .85mm母

    APC1 .85mm母


    NMD1 .85mm母

    NMD1 .85mm公




    特性曲线


    VNATest 驻波比VSWR




    VNATest 绝对机械相位变化量




    典型的幅度稳定性 Typical Amplitude Stability with Flexure
