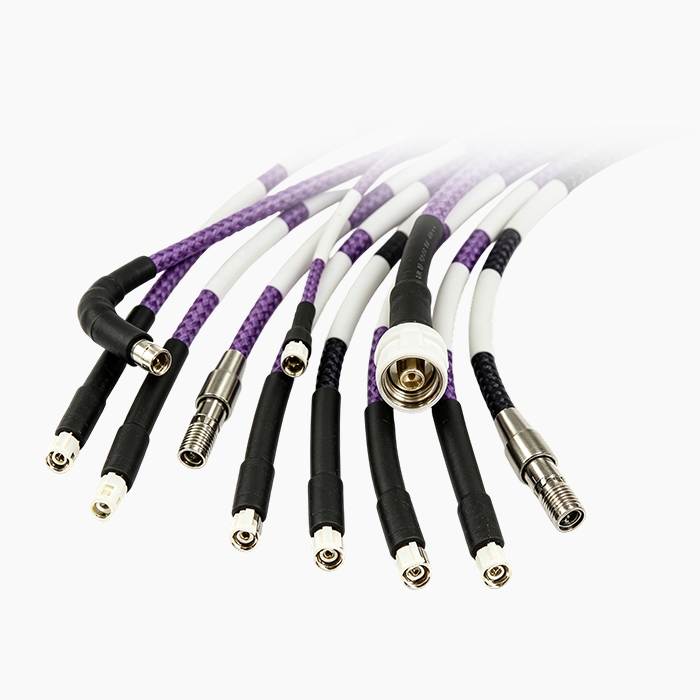

高性能矢量网络分析仪测试端口电缆组件,采用最好的材料,提供最佳相位稳定性、极低的损耗和最好的重复性.电缆包括10个不同的功能层，以确保机械和电气性能。这些高品质的组件加装了不锈钢铠装,可应用于精密测试测量。
产品特点频率高达110GHz、 耐弯折、寿命长、 线径小、重量轻、 性能稳定、测试精度高、 高低温环境使用性能优异、 良好张力释放设计、结构牢固
产品型号PT(0-26 .5GHz)
应用领域研发型实验室/暗室射频开关模块仪表测试微波器件研发生产测试VNA网络分析仪
产品单价登录查看
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
阻抗(Ohms)
50
产品结构图
1-中心导体：镀银铜 6-外护套：FEP
2-介质：低密度PTFE 7-抗压层
3-外导体：镀银铜带 8-编织增大扭矩
4-稳定层：PTFE 9-稳定胶层
5-内编织：SPC 10-编织外套
PT(0-26 .5GHz)系列型号 | PT18 | PT18S | PT26 | PT26S | PT26L | |
电 气 性 能 | 频率(GHz) | 18 | 18 | 26 .5 | 26 .5 | 26 .5 |
驻波/VSWR | 1 .2Max | 1 .2Max | 1 .2Max | 1 .2Max | 1 .2Max | |
损耗-电缆(dB) | 2 . 16/dB/ m | 1 .92dB/ m | 2 .81dB/ m | 2 .35dB/ m | 1 .25dB/ m | |
阻抗(dB) | 50 | 50 | 50 | 50 | 50 | |
振幅稳定(dB) | 0 .02 | 0 .03 | 0 .02 | 0 .03 | 0 .03 | |
相位稳定(°) | 2 | 2 | 2 | 2 | 2 | |
速率(%) | 70 | 76 | 70 | 76 | 83 | |
结 构 与 尺 寸 | 屏蔽效率(dB) | <-90 | <-90 | <-90 | <-90 | <-90 |
时延(ns) | 4 .76 | 4 .3 | 4 .76 | 4 .3 | 4 .0 | |
电缆直径 | 7 .7 | 6 .5 | 7 .7 | 6 .5 | 7 .9 | |
电缆重量(g/m) | 110 | 105 | 110 | 105 | 110 | |
最小弯曲半径(mm) | 77 | 65 | 77 | 65 | 79 | |
弯曲次数 | ＞2,000,000.00 | |||||
温度范围(℃) | -55~+150 | -55~+150 | -55~+150 | -55~+150 | -55~+150 | |
PT(40-110GHz)系列型号 | PT40 | PT50 | PT67 | PT110 | |
电 气 性 能 | 频率(GHz) | 40 | 50 | 67 | 110 |
驻波 | 1 .30Max | 1 .30Max | 1 .40Max | 1 .45Max | |
损耗-电缆(dB) | 2 .90dB/ M | 3 .30dB/ M | 5 .93dB/ M | 14 .3dB/ M | |
阻抗(Ohms) | 50 | 50 | 50 | 50 | |
振幅稳定(dB) | 0 .03 | 0 .05 | 0 . 10 | TBD | |
相位稳定(°) | 3 | 5 | 8 | TBD | |
速率(%) | 76 | 76 | 76 | 70 | |
屏蔽效率(dB) | <- 100 | <-90 | |||
时延(ns) | 4 .3 | 4 .3 | 4 .3 | 4 .5 | |
结 构 与 尺 寸 | 电缆直径(mm) | 6 .5 | 6 .5 | 5 .0 | 5 .0 |
重量(g/m) | 105 | 105 | 90 | TBD | |
最小弯曲半径(mm) | 65 | 95 | 105 | 45 | |
弯曲次数 | >2000000 | <-90 | |||
温度范围(℃) | -55~125 | ||||
抗压(kg/cm) | 300 | ||||
