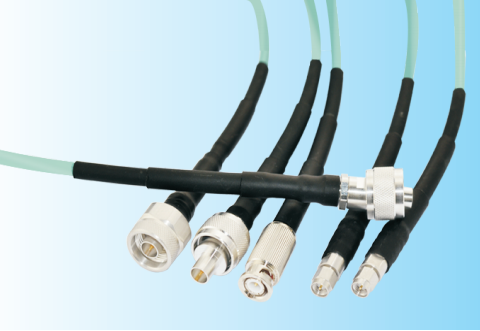

该系列微波测试电缆是一款特级经济快插型测试电缆，被广泛地应用于各种测试场合及仪器的互连。并且稳定的电缆设计结构以及使用了较好性能连接器，使之能较长时间而且稳定快速的插拔测试。特别适合在生产及现场环境中使用，同时这款测试电缆在系统互连上应用也非常的有竞争力。
产品特点性能稳定、 屏蔽性能好、 耐用节省时间、 耐磨连接器插拔次数更多、 可室外直接使用、 超高性价比、 多种转接器选择、 三级护套保护
产品型号SMQSF
应用领域DC-6Ghz民用天线生产测试大规模微波器件测试大型代工厂生产需要提高测试效率的场合经济型仪器互连
产品单价登录查看
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
最小弯曲半径 温度范围
2 0(mm) 0.5Auff08Max uff09
物理及机械参数
尺寸 | Mm |
内导体 | 0.94 |
介质 | 2.97 |
内屏蔽 | 3.17 |
外屏蔽 | 3.8 |
外护套 | 5.2 |
重量 | 0.06 |
最小弯曲半径 | 2 0(mm) |
插拔次数 | >1000 |
长度公差 | 12V |
温度范围 | 0.5A（Max ） |
电气性能
VSWR(max)驻波 | 连接器型号 | 3GHz | 6GHz |
N | 1.1 | 1.15 | |
SMA | 1.1 | 1.15 | |
BNC | 1.15 |
电缆衰减及频率
频率 | 损耗 | 功率 |
0 .1Ghz | 0.13 | 2.35 |
0 .4Ghz | 0.27 | 1.05 |
1Ghz | 0.45 | 0.6 |
1 .8Ghz | 0.63 | 0.43 |
2 .4Ghz | 0.7 | 0.35 |
3Ghz | 0.9 | 0.31 |
6Ghz | 1.2 | 0.12 |
阻抗 | 50Ω | |
传播速率 | 70% | |
屏蔽效率 | -90dB | |
电容 | 98pf/Meter | |
配接连接器种类
连接器 | 缩写 | 最大频率 |
N型 公牛快插 | NMQ | DC-6Ghz |
N型 母头快插 | NF | DC-6Ghz |
SM公头 | SM | DC-6Ghz |
BM母头 | BM | DC-4Ghz |
电缆结构
1.内导体 ：镀银 SPC
2.介质 ：低密度 PTFE
3.内屏蔽 ：镀银铜丝 SPCB
4.外屏蔽 ：镀银铜丝 SPCB
5.外护套 ：Blue EPVC
QL06-NMQSM-1M
频率 03: DC-3Ghz
06: DC-6Ghz
公头快插: 一端连接器
公头: 二端连接器
1M: 表示长度 以米为单位
型号: SMQSF
SMA 型快速插拔转接器
型号: NMQNF
N 型快速插拔转接器
