Saturn 5B 光学扫描仪振镜专为满足高加速度和高均方根（RMS）占空比需求而设计，适用于投影和成像应用，例如激光娱乐显示、光栅成像、共聚焦显微镜以及光学相干断层扫描。在正弦驱动下，Saturn 5B 能够使 5 毫米光束以超过 1 KHz的频率在 40° 光学角度范围内移动。对于 5 毫米光束，小角度光学步进的响应时间可快至 120 μs，60° 光学步进的响应时间为 600 μs，轻松实现 ILDA 60K/5 KHz小信号带宽的扫描速度，且支持真实的 5 毫米光束。 其获得的 X3 磁路拥有超过 14,000 高斯的气隙磁通密度。强大的磁场强度，结合极低的线圈电阻和低转子惯性，使Saturn 5B 在所有可商用的、能移动 5 毫米光束的光学扫描仪中，拥有z高的均方根扭矩与惯性比。新型 - 74S 版本采用了为光栅成像优化的线圈，进一步减少了扫描仪和驱动器产生的热量。 Saturn 5B 融合了Saturn系列其他扫描仪的所有设计特点，包括 0.5 英寸的圆形机身直径、背部支撑式反射镜安装设计，以及高输出、低噪声的位置传感器。
产品特点高性能扫描能力；优化的磁路与电机设计；低噪声与热管理；兼容性与集成设计
型号MP-Saturn5B货号无
应用领域激光娱乐（灯光秀）展示 | 光学相干断层扫描（OCT） | 共聚焦显微镜/光栅成像 | 光学布局模板 | 激光标记
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Moli
电话：13061644116
邮箱：moli@microphotons.com
镜面尺寸 旋转角度
4 –8mm +/- 27.5
产品特点与优势
更强的磁场
更坚固的转子与轴
集成式背部支撑反射镜安装设计
长寿命 SV30 / 二氧化硅陶瓷混合轴承
具有高输出、低噪声的梯形位置传感器
运行温度更低的电机磁体设计
高速反射镜定位
广角扫描，光学角度可达 110 度
低线圈电阻，扫描时发热量小
低热阻，散热能力更强
低晃动与低抖动
参数
参数 | -46S | 标准 | -74S | 单位 |
z佳镜面尺寸 | 4 – 8 | Millimeters, clear aperture | ||
旋转角度（2） | +/- 27.5 | Degrees, Maximum (110 degrees optical) | ||
转子转动惯量 | 0.026 | Gram • Centimeters2 | ||
转矩常数 | 30,000 | 36,000 | 46,000 | Dyne • Centimeters per Ampere |
z高转子温度(1) | 110 | Degrees Celsius | ||
工作温度范围 （3） | -10 to +85 | Degrees Celsius, non-condensing | ||
热阻 | 0.8 | 0.9 | 0.8 | Degrees Celsius per Watt, Maximum |
线圈电阻 | 0.9 | 1.95 | 2.6 | Ohms |
线圈电感 | 98 | 135 | 225 | µh |
反电动势电压（2） | 52.3 | 62.8 | 80.2 | µV per degree per second |
峰值电流 | 25 | Amperes, Maximum | ||
均方根电流 | 7.2 | 4.7 | 4.3 | Amperes at Tcase of 50°C |
电功率处理能力 | 62 | 55 | 62 | Watts at Tcase of 50°C |
小角度阶跃响应 | 120 | 140 | 250 | µS with ScannerMAX 5mm mirror set |
峰峰值 20 度范围内的光电二极管（PD）线性度 （2） | 99.9 | % Minimum | ||
峰峰值 40 度范围内的光电二极管（PD）线性度（2） | 99.5 | % Typical | ||
光电二极管（PD）输出信号（共模）（2） | 640 | µA with LED current of 40mA | ||
光电二极管（PD）输出信号（差模） （2） | 43.6 | µA per degree, with LED current of 40mA | ||
质量 | 30 | Grams | ||
所有规格参数均基于壳体温度为 25°C 的条件。所有机械和电气规格的公差为 ±10%
此类扫描器可根据需求灵活配置。欢迎联系我们说明您的具体要求。
备注

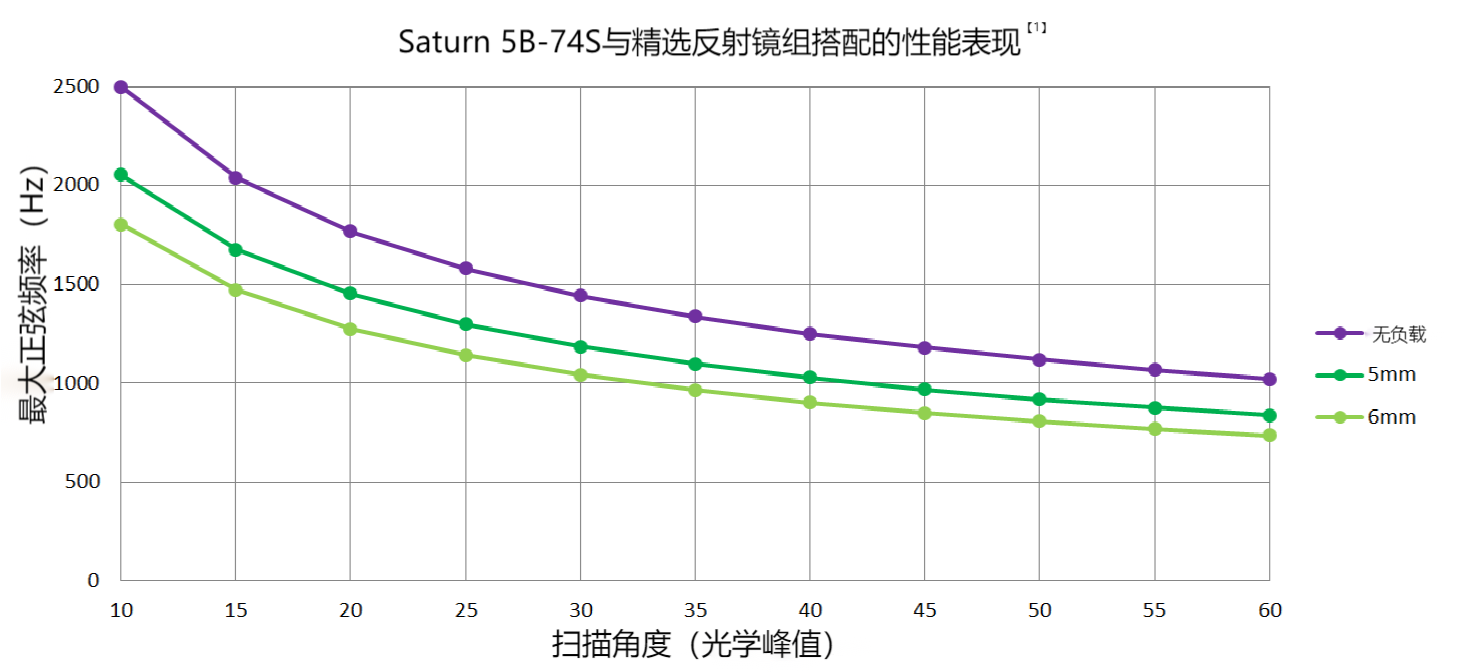

1.图表显示的是在外壳温度为 50°C 时，因热限制导致的扫描仪理论z大性能。其他因素（如伺服驱动器和电源）可能会阻碍扫描仪达到该z大值。
2.角度规格为机械角度。对于大多数应用，光学角度 = 机械角度的 2 倍。
3.多种因素会影响工作温度范围。如需在极限温度下或之外运行，请在使用前与我们联系。
