筱晓光子的“Compact 506” 被认为是迄今为止体积z小、成本z低、重量z轻且用途z广泛的扫描振镜。它尤其适用于尺寸、成本和重量为首要考量因素的应用场景，例如 3D 打印机、激光雷达系统、便携式显示器和手持式医疗仪器。 尽管 Compact 506 体积非常小巧，但其基于 VRAD-506 驱动平台打造，该平台具有极为坚固的转子结构和 6 毫米外径轴承。这种结构使 Compact 506 光学扫描振镜不仅能驱动小型镜面，还能驱动直径超过 1 英寸的超大镜面，且无需复杂的伺服环路即可实现。此外，在该尺寸规格的设备中，其每瓦扭矩性能堪称卓越，这使得这款振镜在大多数应用中都能低温运行。 Compact 506 光学扫描振镜提供两种独立的位置传感器配置：一种兼容传统的模拟振镜伺服驱动器，另一种兼容我们的 Mach-DSP 数字伺服驱动器，且具有更优的线性度。同时提供多种连接器选项，包括本数据手册中所示的 10 针 Micro-Match 连接器，以及 10 针 Molex/TE Mini-Fit Jr. 连接器（提供直插式和直角式两种配置）。 由于机身部件采用航空级铝材制造，这款光学扫描振镜的重量跻身所有振镜扫描振镜中z轻之列。此外，基于 VRAD-506 驱动平台，在断电时，借助磁弹簧复位功能，镜面位置可恢复至中心旋转角度。
产品特点高速扫描与低热损耗；紧凑轻量化设计；高光学性能；兼容性与稳定性
型号MP-Compact 506货号无
应用领域3D 打印机 | 激光雷达系统（LIDAR系统） | 紧凑型便携式显示器 | 手持式医疗仪器 | 激光清洗（油漆/铁锈去除）
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Moli
电话：13061644116
邮箱：moli@microphotons.com
镜面尺寸 旋转角度
可达1inch > +/-25角度
产品特征
更强的磁场
更坚固的转子与轴
更坚固的一体式背部支撑镜架
更坚固的 6 毫米外径精密轴承
更强的低噪声位置反馈
运行温度更低的电机磁体设计
极为紧凑、低成本且轻量化的设计
广角扫描，光学角度超过 60 度
可通过两颗螺丝从前部安装，或环绕机身安装
参数
参数 | 数值 | 单位 |
z佳镜面尺寸 | 可达1inch | 直径 (with typical 1.1mm mirror thickness) |
旋转角度（2） | > +/-25 | 角度 (> 100 degrees optical) |
转子转动惯量 | 0.014 | Gram • Centimeters2 |
转矩常数 | 18,400 | Dyne • Centimeters per Ampere |
线圈z高温度 | 100 | Degrees Celsius |
工作温度范围 （3） | -10 to +85 | Degrees Celsius, non-condensing |
线圈至安装座的热阻 | 5.6 | Degrees Celsius per Watt, typical |
线圈电阻 | 1.8 | Ohms |
线圈电感 | 280 | µh |
反电动势 （2） | 32.1 | µV per degree per second |
峰值电流 | 10 | Amperes, Maximum |
均方根电流（RMS 电流） | 2 | Amperes at Tmount of 50°C |
电功率处理能力 | 9 | Watts at Tmount of 50°C |
小角度阶跃响应 | 150 | µS with ScannerMAX 3mm mirror set |
30 度范围内的光电二极管（PD）线性度 （2） | 99.5 | % Minimum (with Mach-DSP polarity configuration) |
光电二极管（PD）输出信号（共模） （2） | 300 | µA (at 25mA LED current) |
光电二极管（PD）输出信号（差模） （2） | 20 | µA per degree (at 25mA LED current) |
质量 | 12.8 | Grams |
所有规格参数均基于壳体温度为 25°C 的条件。所有机械和电气规格的公差为 ±10%
此类扫描器可根据需求灵活配置。欢迎联系我们说明您的具体要求。
备注

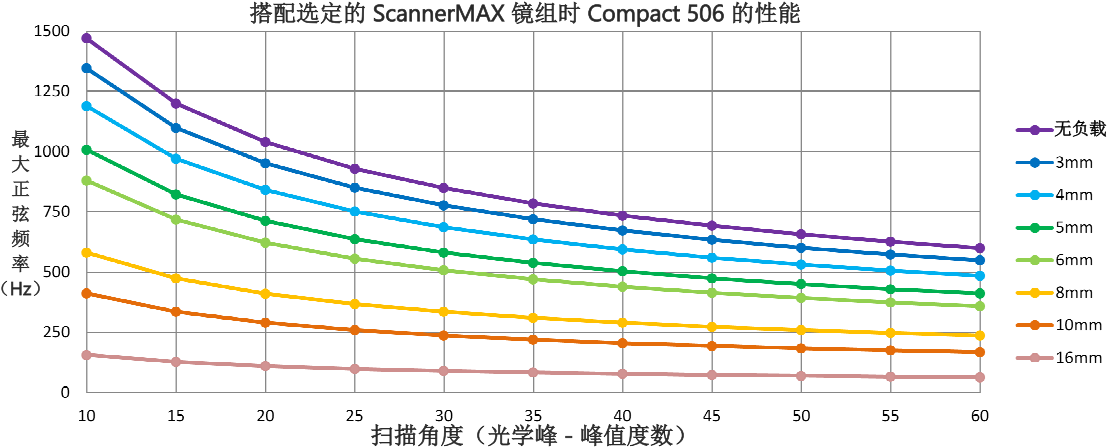

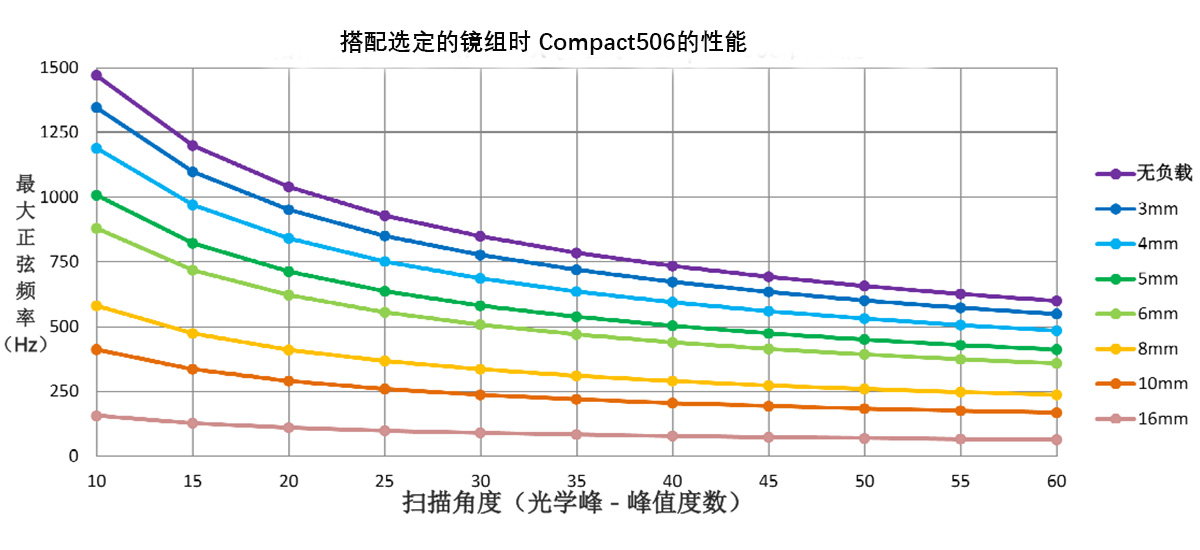

1.图表表示在热限制条件下扫描器的理论z大性能，假设壳体温度为 50°C。
2.角度规格为机械角度。对于大多数应用，光学角度 = 机械角度的 2 倍。
3.多种因素会影响工作温度范围。如需在极限温度下或之外运行，请在使用前与我们联系。
