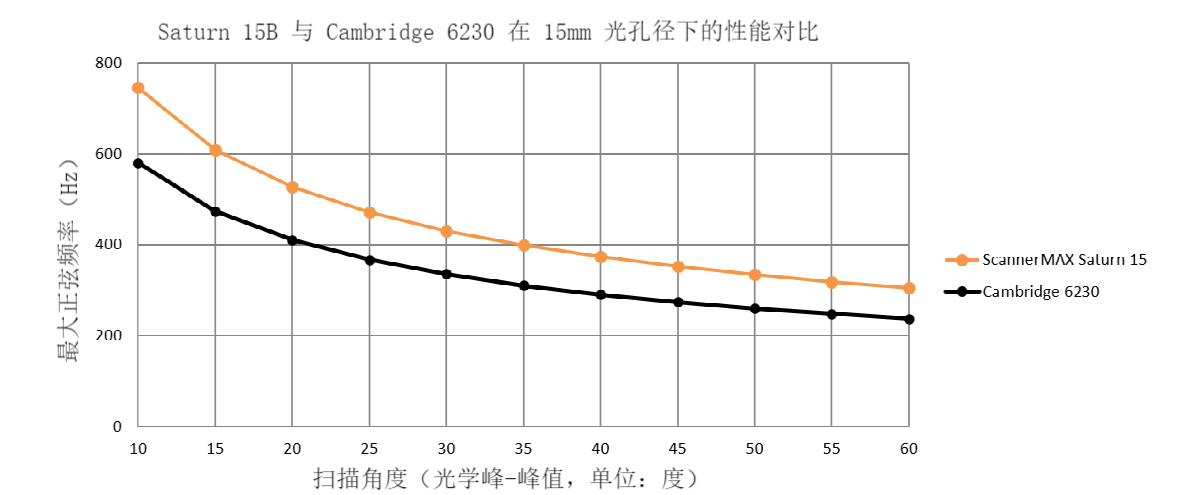

Saturn 15B 光学扫描器 专为满足光孔径在 10mm 至 20mm 范围内的应用需求而设计，如激光打标、激光焊接、通孔钻孔、选择性激光烧结（SLS）3D 打印以及大光束激光显示等。 该型号提供多种线圈配置，包括一种具有超低电感和低电阻的配置，专为实现极快步进时间进行优化；另一种则具有中等电感和电阻，适用于如激光显示这类大信号应用。 Saturn 15B 的尺寸与 Cambridge 型号 6230 几乎相同，但重量约为其一半，因此可作为直接替换方案，同时在性能上实现显著提升，尤其适用于对电力消耗与发热敏感的应用场合。 该扫描器的转子转动惯量为 0.54 Gm•Cm²，目前在市场上尚无其他摆镜提供这一规格的转动惯量。 该惯量设计使得更多电机扭矩可以传递到反射镜上，而非用于驱动转子本身。配合我们高效且获得专利的 X3 磁路设计，该扫描器在完成与传统摆镜相同工作的同时，产生的热量仅为传统产品的大约 1/3。
产品特点更强的磁场；更坚固的转子和轴；低发热的电机磁路设计；低热阻，散热能力更强
产品货号无
应用领域通孔钻孔 | 大光束激光显示 | 激光打标、焊接 | 选择性激光烧结（SLS）3D 打印
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Moli
电话：13061644116
邮箱：moli@microphotons.com
镜面尺寸 旋转角度
10 – 20毫米 +/- 27.5度
产品规格
参数 | -44S | -52S | -68S | 单位 |
z佳反射镜尺寸 | 10 – 20 | 毫米，有效孔径 | ||
旋转角度（2） | +/- 27.5 | 度，z大值（110 度光学角度） | ||
转子转动惯量 | 0.54 | 克・平方厘米 | ||
扭矩常数 | 93,800 | 110,000 | 146,000 | 达因・厘米 / 安培 |
转子最高温度 | 110 | 摄氏度 | ||
工作温度范围（3） | -10 to +85 | 摄氏度，无冷凝 | ||
热阻 | 0.7 | 0.8 | 0.7 | 摄氏度 / 瓦，z大值 |
线圈电阻 | 0.41 | 0.97 | 1.09 | 欧姆 |
线圈电感 | 152 | 185 | 370 | 微亨 |
反电动势（2） | 164 | 192 | 255 | µV / 度 / 秒 |
峰值电流 | 25 | 安培，z大值 | ||
均方根电流 | 11.7 | 7.1 | 7.0 | 安培（壳温 50°C 时的电流） |
电力处理能力 | 72 | 64 | 70 | 瓦（壳温 50°C 时的功率） |
小角度阶跃响应时间 | 240 | 260 | 500 | µS（搭配 5mm反射镜组时的响应时间） |
20 度峰峰值范围内的光电探测器线性度（2） | 99.9 | %，z小值 | ||
40 度峰峰值范围内的光电探测器线性度（2） | 99.5 | %，典型值 | ||
光电探测器输出信号（共模）（2） | 640 | µA（LED 电流为 40mA 时的输出信号） | ||
光电探测器输出信号（差模）（2） | 43.6 | µA / 度（LED 电流为 40mA 时的信号灵敏度） | ||
质量 | 140 | 克 | ||
所有规格参数均基于壳温 25°C 条件下测得。所有机械及电气参数的误差范围为 ±10%。
扫描振镜可根据需求轻松定制为其他配置。如需特殊规格，请联系我们说明具体要求。
备注：
1. 表格所示为壳温 50°C 时，受散热限制的扫描振镜理论最大性能。实际使用中，扫描振镜可能因伺服驱动器、电源等其他因素无法达到该最大值。
2. 角度参数以机械角度为单位。在大多数应用中，光学角度 = 2× 机械角度。
3. 多个因素会影响工作温度范围。如需在极限温度或超出范围的条件下使用，请提前联系我们。
