    • 用于 C2H6 传感的 1683nm DFB 激光器

    我们的PL-DFB-1683-A1，1683nm DFB 激光二极管模块是一款经济高效、高相干性的激光源。该 DFB 激光二极管芯片采用行业标准的 14 针蝶形全密封封装，内置 TEC 和 PD。

    产品特点窄线宽（< 2MHz）；卓越的波长控制和稳定性；行业标准 14 针蝶形封装；无跳模调谐；卓越的可靠性；可提供客户定制波长

    产品型号PL-DFB-1683-B-A81-SA

    应用领域可调谐二极管激光吸收光谱法C2H6监测

    产品单价登录查看

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Daisy

    电话：18602170419

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 中心波长 接头

    1683nm FC/APC

  • 尺寸图
    • 详细参数

    激光器规格

    电气/光学特性（Tsub=25°C，CW 偏置，除非另有说明）

    参数

    符号

    最小值

    典型值

    最大值

    单位

    中心波长

    λ

    1682

    1683

    1684

    nm

    边模抑制比

    SMSR

    30

    40


    dB

    阈值电流

    Ith


    20

    30

    mA

    工作电流

    Iop


    80

    150

    mA

    芯片输出功率

    Pf

    10

    15

    30

    mW

    量子效率

    η

    0.08

    0.12


    mW/mA

    电流调谐系数

    ∆λ/∆I


    0.015


    nm/mA

    温度调谐系数

    ∆λ/∆T


    0.12


    nm/K

    正向电压

    Vf


    1.3

    2

    V

    热敏电阻阻值

    RT

    9.5

    10

    10.5

    KΩ

    热敏电阻温度系数



    -4.4


    %/°C

    接头

    FC/APC

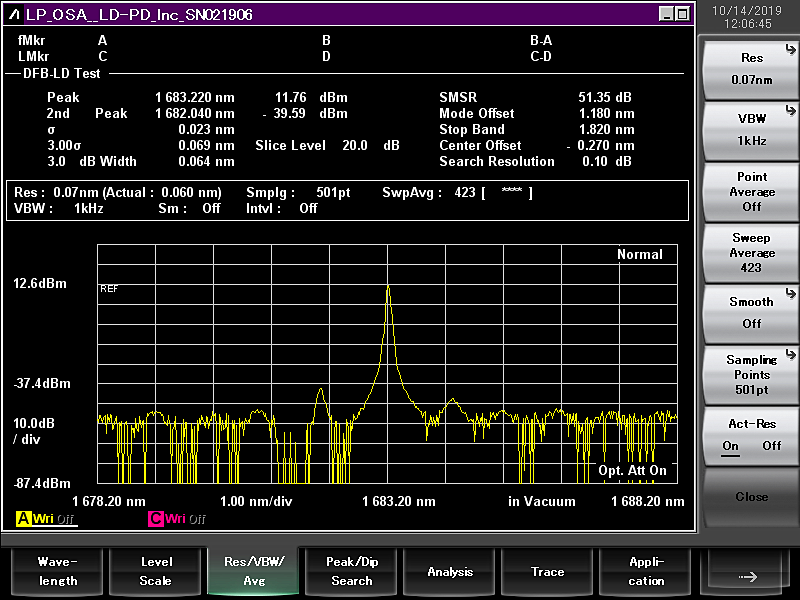

    光谱

    5da4392145cd4 (1).png

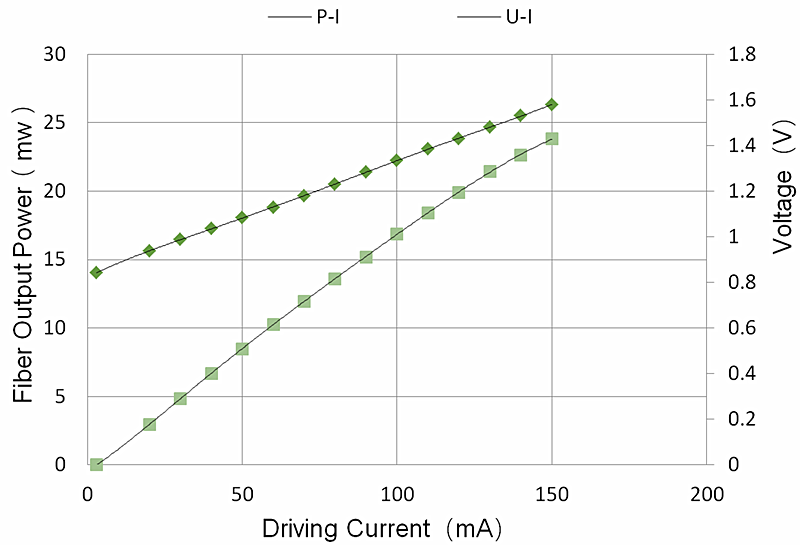

    L-I曲线

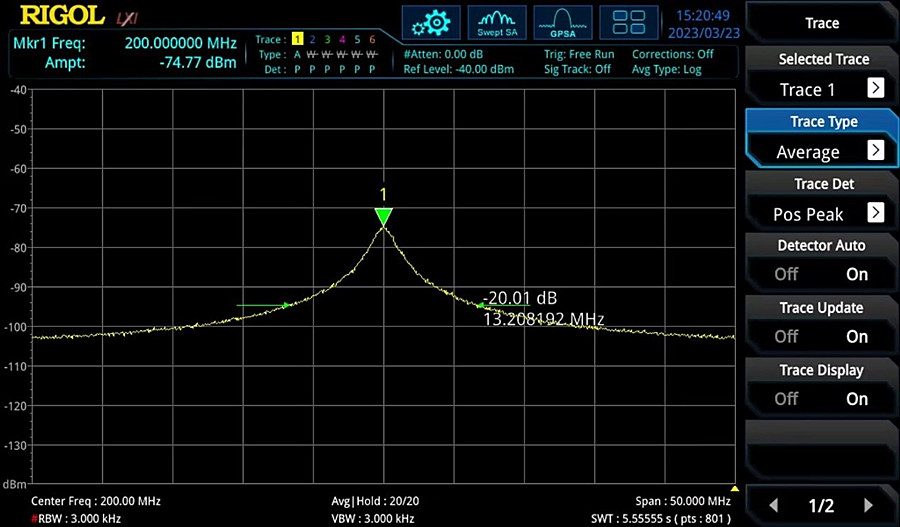

    DFB线宽测试结果

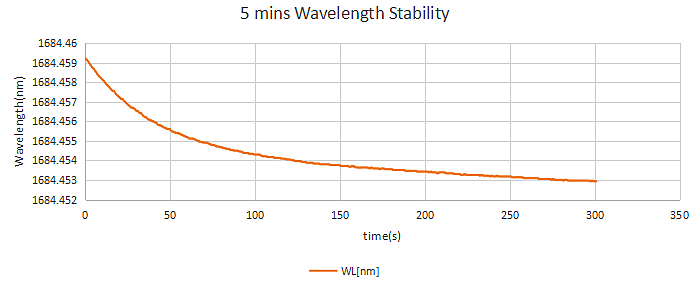

    波长稳定性




    波长稳定性

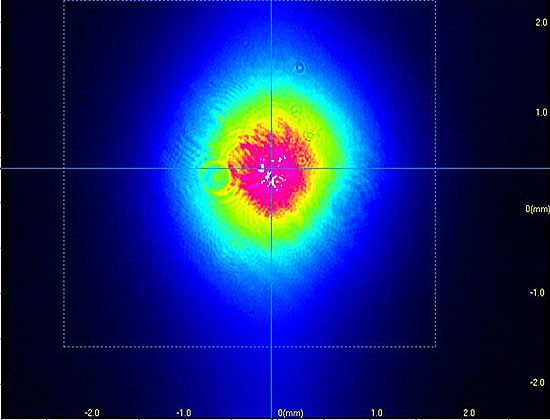

     2D

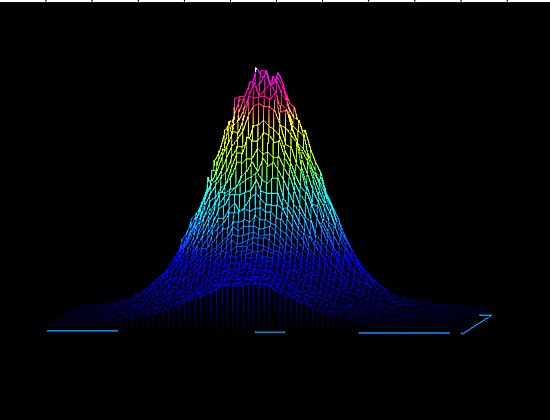

     3D

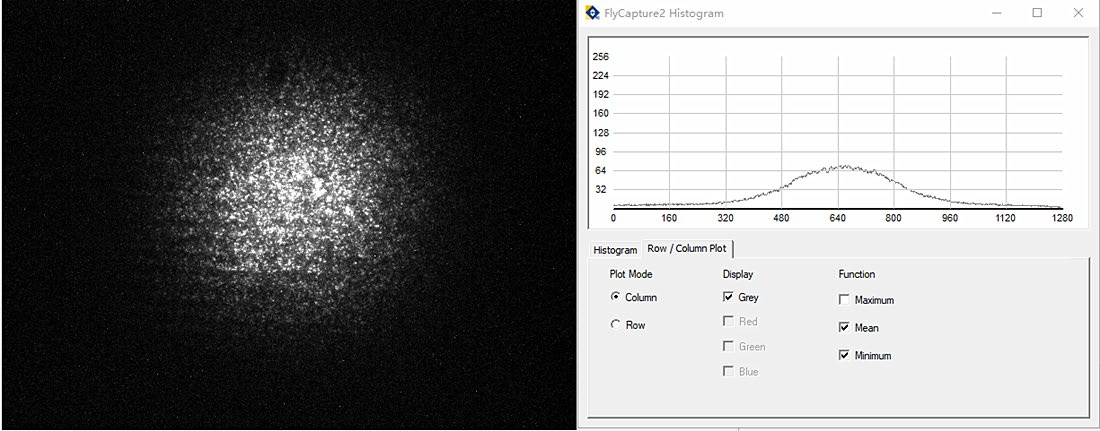

    相机分析

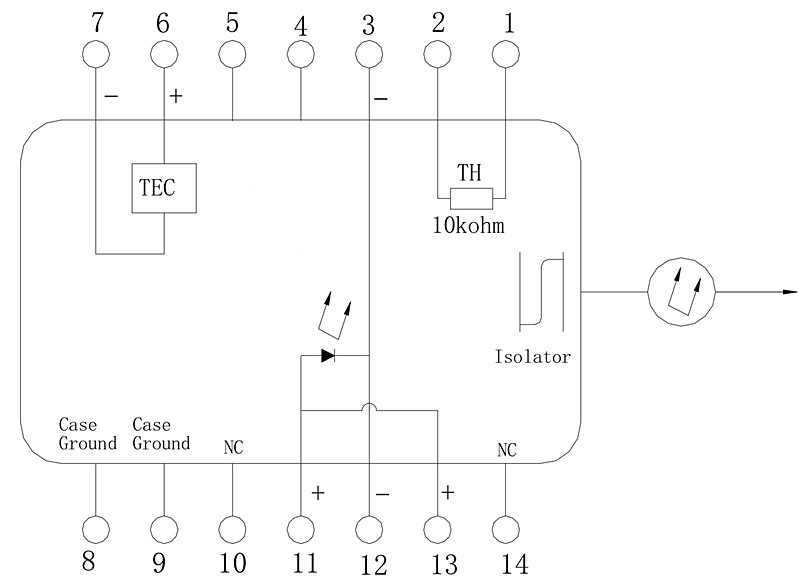

    引脚定义






    PIN#

    定义

    PIN#

    定义

    1

    Thermistor

    8

    Case Ground

    2

    Thermistor

    9

    Case Ground

    3

    Laser Cathode (-)

    10

    N/C

    4

    N/C

    11

    Laser Anode (+)

    5

    N/C

    12

    Laser Cathode (-)

    6

    TEC (+)

    13

    Laser Anode (+)

    7

    TEC (-)

    14

    N/C



    绝对最大额定参数

    项

    单位

    最小值

    典型值

    最大值

    外壳温度

    °C

    -5

    25

    70

    芯片温度

    °C

    +10

    25

    40

    工作电流

    mA

    0

    100

    150

    正向电压

    V

    0.8

    1.2

    1.8

    TEC电流

    A

    -

    -

    1.2

    反向电压 (LD)

    V

    -

    -

    2.0

    反向电压 (PD)

    V

    -

    -

    20





    订购信息

    PL-DFB-□□□□-☆-A8▽-XX

    □□□□: Wavelength

    1270: 1270nm

    1532: 1532nm

    1392: 1392nm

    1512: 1512nm

    1567: 1567nm

    1600.3: 1600.3nm

    *****

    1653.7: 1653.7nm

    1683: 1683nm

    ☆ : Output Power

    A: 10mW

    B: 20mW

    C: 50mW

    ▽: Wavelength Tolerance

    1: ±1nm

    2: ±2nm

    XX: Fiber and Connector Type

    SA=SMF-28E+ FC/APC

    SP=SMF-28E+ FC/PC

    PP=PM Fiber+ FC/PC

    PA=PM Fiber+ FC/APC
