PL-DFB-1814-A1 1814nm分布反馈（DFB）激光二极管模块，是一款兼具成本效益与高相干性的激光光源。该 DFB 激光二极管芯片采用行业标准的 14 引脚蝶形封装，封装内部集成了半导体制冷器（TEC）和光电探测器（PD），并具备气密性密封特性
产品特点窄线宽：<2MHz；卓越的波长控制与稳定性；行业标准 14 引脚蝶形封装；无跳模调谐；极高的可靠性；可提供客户定制波长
产品型号PL-DFB-1814-A-A81-SA
应用领域可调谐二极管激光吸收光谱法一氧化氮（NO）监测
产品单价登录查看
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
中心波长 接头
1814nm FC/APC
激光器规格
电气/光学特性（Tsub=25°C，CW 偏置，除非另有说明）
参数 | 符号 | Min. 值 | 典型值 | Max. 值 | 单位 |
中心波长 | λ | 1813 | 1814 | 1815 | nm |
边模抑制比 | SMSR | 30 | 40 | dB | |
阈值电流 | Ith | 20 | 30 | mA | |
操作电流 | Iop | 80 | 120 | mA | |
芯片输出功率 | Pf | 5 | 8 | mW | |
量子效率 | η | 0.08 | 0.12 | mW/mA | |
电流调谐系数 | ∆λ/∆I | 0.015 | nm/mA | ||
温度调谐系数 | ∆λ/∆T | 0.12 | nm/K | ||
正向电压 | Vf | 1.3 | 2 | V | |
热敏电阻阻值 | RT | 9.5 | 10 | 10.5 | KΩ |
热敏电阻温度系数 | -4.4 | %/°C | |||
接头 | FC/APC | ||||
绝对最大额定参数
项 | 符号 | 额定值 | 单位 |
LD正向电流 | If | 400 | mA |
LD反向电压 | Vr | 1.8 | V |
工作温度 | TC | -20 to +70 | °C |
存储温度 | Tstg | -20 to +85 | °C |
冷却电流 | IC | 1.4 | A |

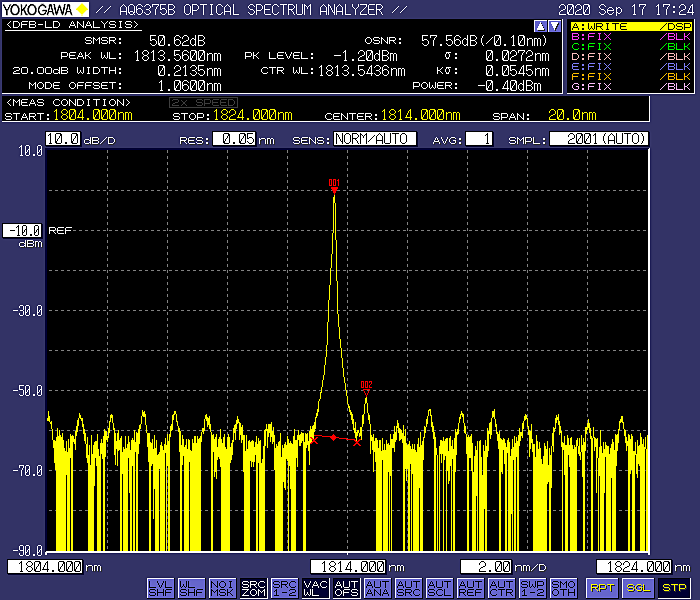

光谱图

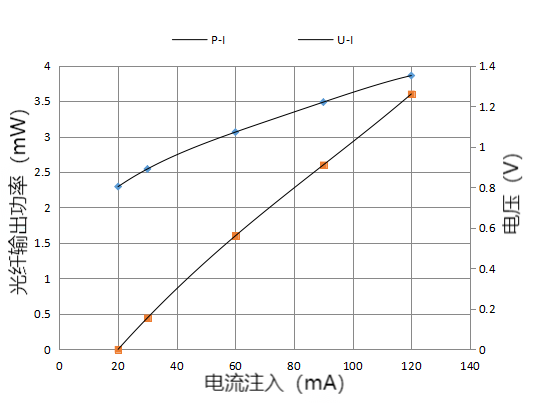

L-I 曲线

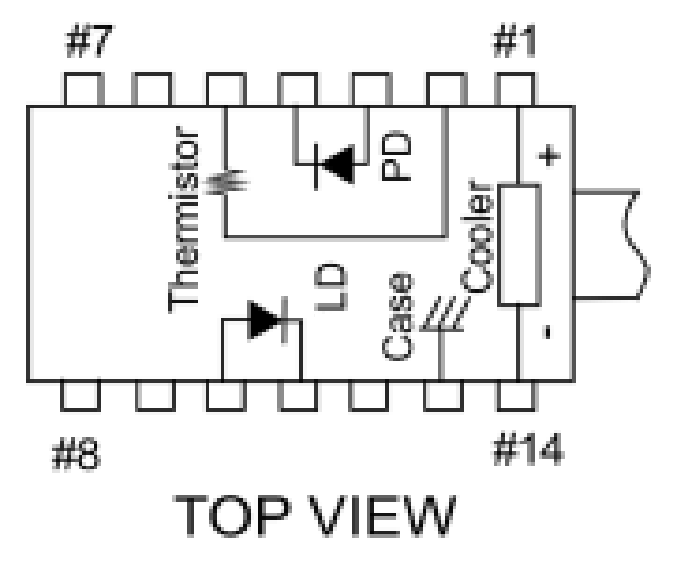

引脚定义
1 | 半导体制冷器 (+) | 8 | N/C |
2 | 热敏电阻 | 9 | 激光阳极 (-) |
3 | 光电探测器监控阳极(-) | 10 | 激光阴极 (+) |
4 | 光电探测器监控阴极(+) | 11 | N/C |
5 | 热敏电阻 | 12 | N/C |
6 | N/C | 13 | 外壳接地 |
7 | N/C | 14 | 半导体制冷器 (-) |
绝对最大额定值
条款 | 单位 | 最小值 | 典型值 | 最大值 |
外壳温度 | ℃ | -5 | 25 | 70 |
芯片温度 | ℃ | +10 | 25 | 40 |
操作电流 | mA | 0 | 100 | 120 |
正向电压 | V | 0.8 | 1.2 | 1.8 |
TEC电流 | A | - | - | 1.2 |
反向电压（LD） | V | - | - | 2.0 |
反向电压（PD） | V | - | - | 20 |

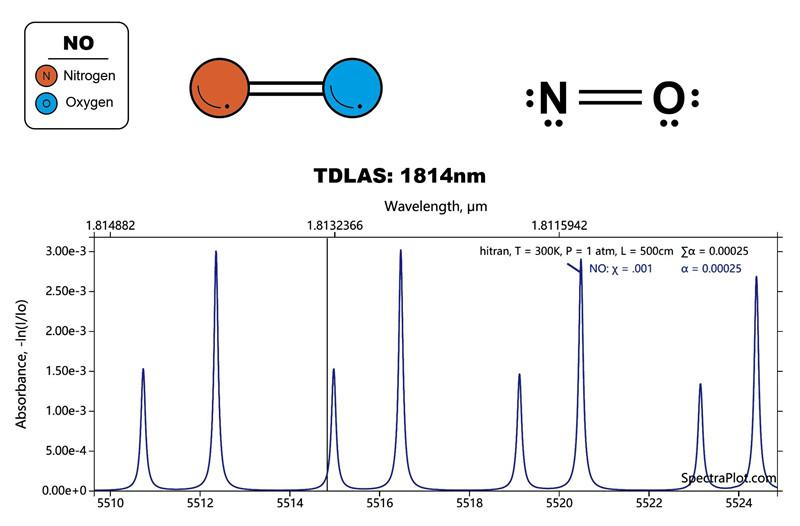

NO
订购信息
PL-DFB-□□□□-☆-A8▽-XX
□□□□: Wavelength
1512:1512nm
*****
1653.7: 1653.7nm
1814: 1814nm
2327: 2327nm
☆: Output Power
A: 5mW
B: 10mW
▽: Wavelength Tolerance
1: ±1nm
2: ±2nm
XX: Fiber and Connector Type
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PP=PM Fiber+ FC/PC
PA=PM Fiber+ FC/APC
