    • 1962nm DFB 可调谐激光二极管 用于溴化氢（HBr）传感

    PL-DFB-1962-A-A81-SA 型 1962nm 分布反馈（DFB）激光二极管模块由筱晓光子制造，是一款兼具成本效益与高相干性的激光光源。该 DFB 激光二极管芯片采用业界标准的 14 引脚蝶形封装，封装为气密性结构，内部集成了热电制冷器（TEC）和光电探测器（PD）。

    产品特点窄线宽 < 2MHz；卓越的波长控制和稳定性；行业标准 14 针蝶形封装；无跳模调谐；卓越的可靠性；可提供客户定制波长

    产品型号PL-DFB-1962-A-A81-SA

    应用领域可调谐二极管激光吸收光谱法溴化氢监测

    产品单价登录查看

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Daisy

    电话：18602170419

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 中心波长

    1962nm

  • 尺寸图
    • 详细参数

    激光器规格

    电气/光学特性（Tsub=25°C，CW 偏置，除非另有说明）

    参数

    符号

    最小值

    典型值

    最大值

    单位

    中心波长

    λ

    1961

    1962

    1963

    nm

    边模抑制比

    SMSR

    30

    40


    dB

    阈值电流

    Ith


    20

    30

    mA

    工作电流

    Iop


    80

    120

    mA

    芯片输出功率

    Pf

    4

    5

    6

    mW

    量子效率

    η

    0.08

    0.12


    mW/mA

    电流调谐系数

    ∆λ/∆I


    0.015


    nm/mA

    温度调谐系数

    ∆λ/∆T


    0.12


    nm/K

    正向电压

    Vf


    1.3

    2

    V

    热敏电阻阻值

    RT

    9.5

    10

    10.5

    KΩ

    热敏电阻温度系数



    -4.4


    %/°C

    接头

    FC/APC



    光谱




    L-I曲线


    调谐特性

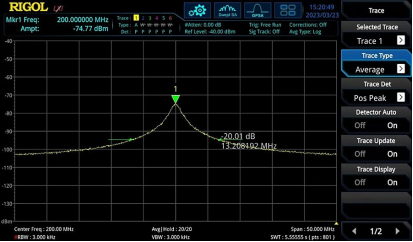

    DFB线宽测试结果


    功率稳定性


    波长稳定性


                  2D


         3D

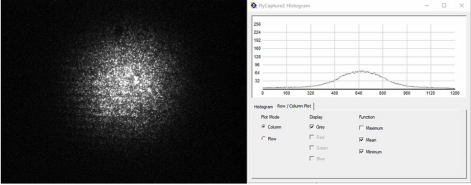

    相机分析






    引脚定义




    PIN#

    定义

    PIN#

    定义

    1

    热敏电阻

    8

    外壳接地

    2

    热敏电阻

    9

    外壳接地

    3

    激光阴极（-）

    10

    N/C

    4

    N/C

    11

    激光阳极（+）

    5

    N/C

    12

    激光阴极（-）

    6

    TEC (+)

    13

    激光阳极（+）

    7

    TEC (-)

    14

    N/C



    绝对最大额定参数

    项

    单位

    最小值

    典型值

    最大值

    外壳温度

    °C

    -5

    25

    70

    芯片温度

    °C

    +10

    25

    40

    工作电流

    mA

    0

    100

    150

    正向电压

    V

    0.8

    1.2

    1.8

    TEC电流

    A

    -

    -

    1.2

    反向电压 (LD)

    V

    -

    -

    2.0

    反向电压 (PD)

    V

    -

    -

    20

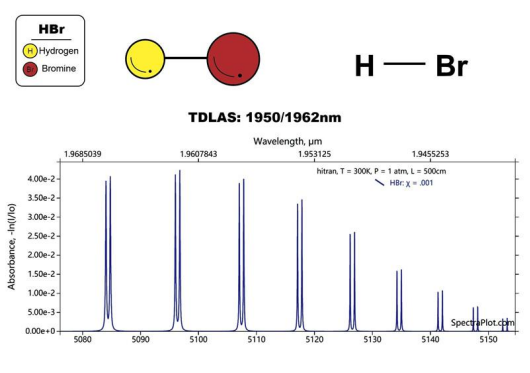

    HBr








    订购信息

    PL-DFB-□□□□-☆-A8▽- XX

    □□□□: Wavelength

    1390: 1390nm

    1512: 1512nm

    1567: 1567nm

    1570: 1570nm

    1653.7: 1653.7nm

    1962: 1962nm

    2327: 2327nm

    ☆: Output Power

    A: 5mW

    B: 10mW

    ▽: Wavelength Tolerance

    1: ±1nm

    2: ±2nm

    XX: Fiber and Connector Type

     SA=SMF-28E+ FC/APC

    SP=SMF-28E+ FC/PC

    PP=PM Fiber+ FC/PC

    PA=PM Fiber+ FC/APC

    可选配置表
