    • 1610nm DFB 保偏激光二极管

    我们的PL-DFB-1610-A1，1610nm DFB 激光二极管模块是一款经济高效、高相干性的激光源。该 DFB 激光二极管芯片采用行业标准的 14 针蝶形全密封封装，内置 TEC 和 PD。

    产品特点窄线宽（< 2MHz）；卓越的波长控制和稳定性；行业标准 14 针蝶形封装；无跳模调谐 ；卓越的可靠性；可提供客户定制波长

    产品型号PL-DFB-1610-A-A81-PA

    应用领域可调谐二极管激光吸收光谱法CO2 监测

    产品单价登录查看

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Daisy

    电话：18602170419

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 中心波长

    1610nm

  • 尺寸图
    • 详细参数

    激光器规格

    电气/光学特性（Tsub=25°C，CW 偏置，除非另有说明）

    参数

    符号

    最小值

    典型值

    最大值

    单位

    中心波长

    λ

    1609.5

    1610

    1610.5

    nm

    边模抑制比

    SMSR

    30

    40


    dB

    阈值电流

    Ith


    20

    30

    mA

    工作电流

    Iop


    80

    120

    mA

    芯片输出功率

    Pf

    10

    15

    30

    mW

    量子效率

    η

    0.08

    0.12


    mW/mA

    电流调谐系数

    ∆λ/∆I


    0.015


    nm/mA

    温度调谐系数

    ∆λ/∆T


    0.12


    nm/K

    正向电压

    Vf


    1.3

    2

    V

    热敏电阻阻值

    RT

    9.5

    10

    10.5

    KΩ

    热敏电阻温度系数



    -4.4


    %/°C

    接头

    FC/APC



    光谱




    DFB线宽测试结果



    L-I曲线


    调谐特性


    光束质量


    2D


    3D

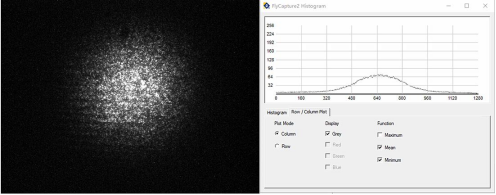

    相机分析


    引脚定义   原理图（俯视图）




    PIN#

    定义

    PIN#

    定义

    1

    Thermistor

    8

    Case Ground

    2

    Thermistor

    9

    Case Ground

    3

    LD(-)

    10

    N/C

    4

    Detector (+)

    11

    LD(+)

    5

    Detector (-)

    12

    LD (-), RF

    6

    TEC (+)

    13

    LD(+)

    7

    TEC (-)

    14

    N/C


    绝对最大额定参数

    项

    单位

    最小值

    典型值

    最大值

    外壳温度

    °C

    -5

    25

    70

    芯片温度

    °C

    +10

    25

    40

    工作电流

    mA

    0

    100

    150

    正向电压

    V

    0.8

    1.2

    1.8

    TEC电流

    A

    -

    -

    1.2

    反向电压 (LD)

    V

    -

    -

    2.0

    反向电压 (PD)

    V

    -

    -

    20

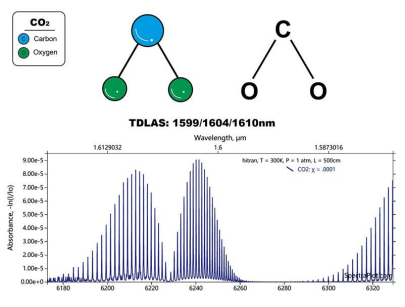

    CO2


    订购信息

    PL-DFB-口口口口-☆-A8▽-XX

    口口口口: Wavelength

    1392:1392nm

    1512:1512nm

    1567:1567nm

    1572:1572nm

    ****

    1610:1610nm

    ☆:Output Power

    A: 10mw

    B:20mW

    V:Wavelength Tolerance

    1: ±lnm

    2: 士2nm

    XX: Fiber and Connector Type

    SA=SMF-28E+FC/APC

    SP=SMF-28E+ FC/PC

    PP=PM Fiber+ FC/PC

    PA=PM Fiber+ FC/APC
