    • 2004nm 分布反馈激光二极管，用于CO2气体监测

    PL-DFB-2004-A-A81型2004nm DFB 激光二极管模块，是一款经济高效、高相干性的激光光源。该DFB激光二极管芯片采用行业标准的14引脚蝶形封装，具有气密性，内置半导体制冷器（TEC）和光电二极管（PD），具备良好的边模抑制比（SMSR）和高光学输出功率。

    产品特点窄线宽：<2MHz；卓越的波长控制与稳定性；行业标准 14 引脚蝶形封装；无跳模调谐；极高的可靠性；可提供客户定制波长

    产品货号无

    应用领域可调谐二极管激光吸收光谱法 | 二氧化碳（CO2）监测

    产品单价联系客服询价

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Daisy

    电话：18602170419

    邮箱：moli@microphotons.com

    加入询价单 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 中心波长 接头

    2004nm FC/APC

  • 尺寸图
    • 详细参数

    激光器规格

    电气/光学特性（Tsub=25°C，CW 偏置，除非另有说明）

    参数

    符号

    Min. 值

    典型值

    Max. 值

    单位

    中心波长

    λ

    2003

    2004

    2005

    nm

    边模抑制比

    SMSR

    30

    40


    dB

    阈值电流

    Ith


    20

    30

    mA

    工作电流

    Iop


    180

    200

    mA

    芯片输出功率

    Pf

    2

    3

    8

    mW

    量子效率

    η

    0.08

    0.12


    mW/mA

    电流调谐系数

    ∆λ/∆I


    0.015


    nm/mA

    温度调谐系数

    ∆λ/∆T


    0.12


    nm/K

    正向电压

    Vf


    1.3

    2

    V

    热敏电阻阻值

    RT

    9.5

    10

    10.5

    KΩ

    热敏电阻温度系数



    -4.4


    %/°C

    接头

    FC/APC



    光谱图




    调谐特性


    DFB线宽测试结果


    L-I曲线


    中心波长




    波长稳定性



    功率稳定性




    模式跳变调谐范围 2003.jpg


    光束质量


    2D


    3D





    相机分析






    引脚定义

    PIN#

    功能

    PIN#

    功能

    1

    热敏电阻

    8

    外壳接地

    2

    热敏电阻

    9

    外壳接地

    3

    激光阳极（-）

    10

    N/C

    4

    N/C

    11

    激光阴极 (+)

    5

    N/C

    12

    激光阳极 (-)

    6

    TEC (+)

    13

    激光阴极 (+)

    7

    TEC (-)

    14

    N/C



    绝对最大额定参数

    项

    符号

    最小值

    典型值

    最大值

    壳体温度

    ℃

    -5

    25

    70

    芯片温度

    ℃

    +10

    25

    40

    工作电流

    mA

    0

    180

    200

    正向电压

    V

    0.8

    1.2

    1.8

    TEC电流

    A

    -

    -

    1.2

    反向电压（LD）

    V

    -

    -

    2.0

    反向电压（PD）

    V

    -

    -

    20

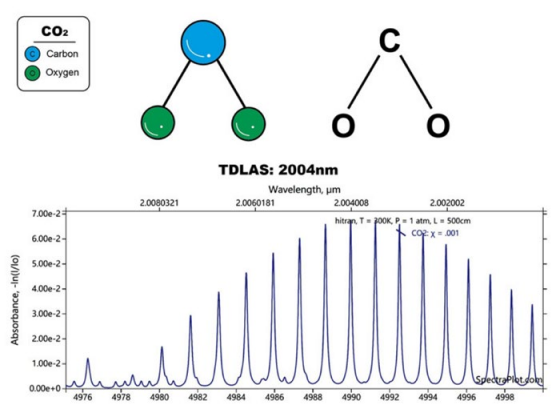

    CO2




    订购信息

    PL-DFB-□□□□-☆-A8▽-XX

    □□□□: Wavelength

    1512:1512nm

    *****

    1653.7: 1653.7nm

    2004: 2004nm

    ☆: Output Power

    A: 2mW

    B: 5mW

    ▽: Wavelength Tolerance

    1: ±1nm

    2: ±2nm

    XX: Fiber and Connector Type

    SA=SMF-28E+ FC/APC

    SP=SMF-28E+ FC/PC

    PP=PM Fiber+ FC/PC

    PA=PM Fiber+ FC/APC
