1398nm 分布反馈（DFB）激光二极管模块，是一款经济高效且具有高相干性的激光光源。该 DFB 激光二极管芯片采用行业标准的 14 引脚蝶形封装，封装为密封结构，内置半导体制冷器（TEC）和光电探测器（PD）。 这款模块的设计兼顾了性能与实用性：密封封装有助于提升器件在复杂环境中的稳定性，内置的 TEC 可精准调控温度以保证波长稳定性，而 PD 则可用于实时监测激光输出功率，使其在需要高相干性和波长精度的场景（如气体传感、光纤通信、光谱分析等）中具备良好的应用潜力。
产品特点窄线宽（< 2MHz）；卓越的波长控制和稳定性；行业标准 14 针蝶形封装；无跳模调谐；卓越的可靠性；可提供客户定制波长
型号MP-DFB-1398-20-A81-14BF-PA
应用领域可调谐二极管激光吸收光谱法 | H2O监测
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
中心波长
1398nm
光电特性
Tsub=25℃，CW偏置 除非另有说明
参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
中心波长 | λ | 1397.5 | 1398.0 | 1398.5 | nm |
边模抑制比 | SMSR | 30 | 40 | dB | |
阈值电流 | Ith | 20 | 30 | mA | |
工作电流 | Iop | 80 | 120 | mA | |
芯片输出功率 | Pf | 15 | 20 | 30 | mW |
量子效率 | η | 0.08 | 0.12 | mW/mA | |
电流调谐系数 | ∆λ/∆I | 0.015 | nm/mA | ||
温度调谐系数 | ∆λ/∆I | 0.12 | nm/K | ||
正向电压 | Vf | 1.3 | 2 | V | |
热敏电阻 | RT | 9.5 | 10 | 10.5 | KΩ |
热敏电阻温度系数 | -4.4 | %/°C | |||
连接器 | FC/APC | ||||
光谱图
L-I 曲线

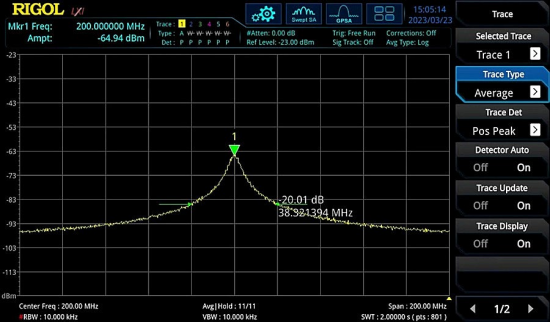

DFB 线宽测试结果

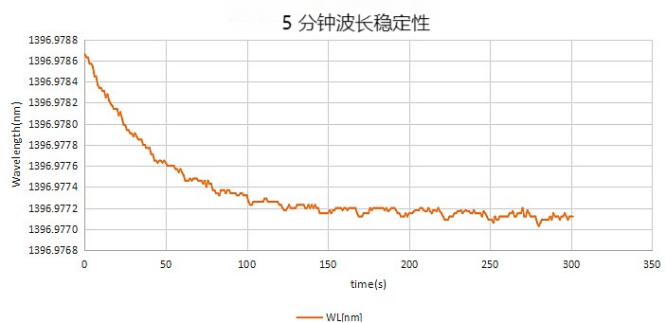

波长稳定性
无跳模调谐范围
光束质量

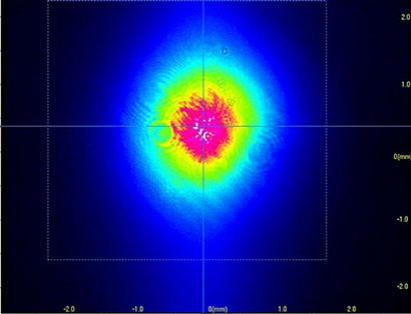

2D

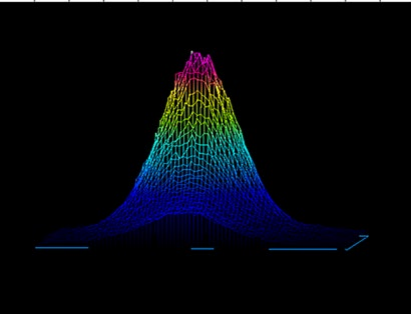

3D
相机分析
引脚定义（示意图-俯视图）
引脚连接
PIN 编号 | 功能 | PIN 编号 | 功能 |
1 | 热敏电阻 | 8 | 壳体接地 |
2 | 热敏电阻 | 9 | 壳体接地 |
3 | LD- | 10 | NC |
4 | 探测器（+） | 11 | LD + |
5 | 探测器（-） | 12 | LD -, RF |
6 | TEC + | 13 | LD + |
7 | TEC - | 14 | NC |
绝对最大额定值
项 | 单位 | 最小值 | 典型值 | 最大值 |
壳体温度 | °C | -5 | 25 | 70 |
芯片温度 | °C | +10 | 25 | 40 |
工作电流 | mA | 0 | 100 | 150 |
正向电压 | V | 0.8 | 1.2 | 1.8 |
TEC 电流 | A | - | - | 1.2 |
反向电压（LD） | V | - | - | 2.0 |
反向电压（PD） | V | - | - | 20 |
订购信息
PL-DFB-□□□□-☆-A8▽- XX
□□□□: Wavelength
1398: 1398nm
1512: 1512nm
1567: 1567nm
1570: 1570nm
*****
1653.7: 1653.7nm
☆: Output Power
A: 15mW
B: 20mW
▽: Wavelength Tolerance
1: ±1nm
2: ±2nm
XX: Fiber and Connector Type
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PP=PM Fiber+ FC/PC
PA=PM Fiber+ FC/APC
