筱晓光子生产的 PL-DFB-1410-A-A81 型 1410nm 分布反馈（DFB）激光二极管模块，是一款性价比高、高相干性的激光光源。该分布反馈激光二极管芯片采用行业标准的 14 引脚蝶形封装，具有密封结构，并内置了热电制冷器（TEC）和光电探测器（PD）。
产品特点窄线宽（< 2MHz）；卓越的波长控制和稳定性；行业标准 14 针蝶形封装；无跳模调谐；卓越的可靠性；可提供客户定制波长
产品货号无
应用领域可调谐二极管激光吸收光谱法 | CH4监测
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
中心波长
1410nm
激光器规格
电气/光学特性（Tsub=25°C，CW 偏置，除非另有说明）
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
中心波长 | λ | 1409.5 | 1410.0 | 1410.5 | nm |
边模抑制比 | SMSR | 30 | 40 | dB | |
阈值电流 | Ith | 20 | 30 | mA | |
工作电流 | Iop | 80 | 120 | mA | |
芯片输出功率 | Pf | 10 | 15 | 30 | mW |
量子效率 | η | 0.08 | 0.12 | mW/mA | |
电流调谐系数 | ∆λ/∆I | 0.015 | nm/mA | ||
温度调谐系数 | ∆λ/∆T | 0.12 | nm/K | ||
正向电压 | Vf | 1.3 | 2 | V | |
热敏电阻阻值 | RT | 9.5 | 10 | 10.5 | KΩ |
热敏电阻温度系数 | -4.4 | %/°C | |||
接头 | FC/APC | ||||
光谱

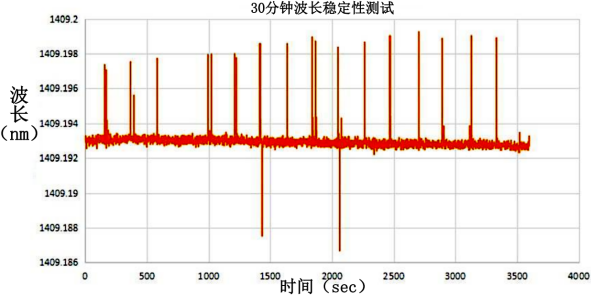

波长稳定性
DFB线宽测试结果
L-I曲线

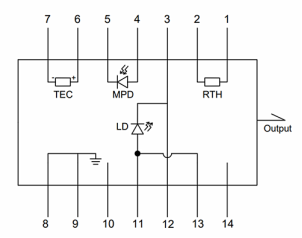

引脚定义
PIN# | 定义 | PIN# | 定义 |
1 | 热敏电阻 | 8 | 外壳接地 |
2 | 热敏电阻 | 9 | 外壳接地 |
3 | 激光阴极（-） | 10 | N/C |
4 | 探测器(+) | 11 | 激光阳极（+） |
5 | 探测器(-) | 12 | 激光阴极（-） |
6 | TEC (+) | 13 | 激光阳极（+） |
7 | TEC (-) | 14 | N/C |
绝对最大额定参数
项 | 单位 | 最小值 | 典型值 | 最大值 |
外壳温度 | °C | -5 | 25 | 70 |
芯片温度 | °C | +10 | 25 | 40 |
工作电流 | mA | 0 | 100 | 150 |
正向电压 | V | 0.8 | 1.2 | 1.8 |
TEC电流 | A | - | - | 1.2 |
反向电压 (LD) | V | - | - | 2.0 |
反向电压 (PD) | V | - | - | 20 |
订购信息
PL-DFB-□□□□-☆-A8▽- XX □□□□: Wavelength
1512: 1512nm *****
1653.7: 1653.7nm
1410: 1410nm
☆ : Output Power
A: 10mW
B: 20mW
1: ±1nm
2: ±2nm
XX: Fiber and Connector Type
SA=SMF-28E+ FC/APC
SP=SMF-28E+ FC/PC
PP=PM Fiber+ FC/PC
PA=PM Fiber+ FC/APC
