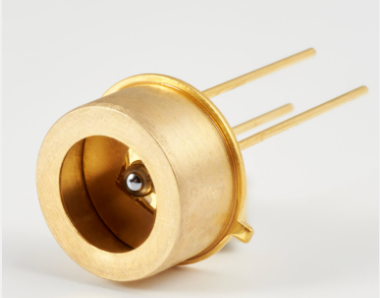

MP-PVI-B-5-1-TO39是一款基于HgCdTe异质结的非制冷光伏型红外探测器，旨在实现最佳性能与稳定性，并采用光学浸入技术以提升各项参数。其特定波长（λspec）为5.0 µm，光学接收面（Ao）尺寸为1 mm × 1 mm。可根据需求优化开启波长（λcut-on）。施加反向偏压（Vb）可显著提升响应速度与动态范围，虽然这有助于增强高频性能，但需注意偏压探测器产生的1/f噪声可能导致低频性能下降。该探测器采用无窗口TO39封装。
产品特点光谱范围: 2.3 to 4.4 µm；背照式；室温工作；应用独特的浸入式透镜技术；无需偏压；无1/f噪声
型号MP-PVI-B-5-1-TO39
应用领域气体检测、监测与分析：HCL, CH4, C2H2, C2H4, CH2O, NH3, SO2,C2H6, CO, CO2, NOx | 气体分析： C2H6, CH2O, NH3, NO, OCS | 燃烧过程控制 | 废气脱硝 | 排放控制（废气、温室气体） | 非接触式温度测量（轨道交通、工业及实验室过程监测）
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
起始波长 峰值波长
2.0um 4.4±0.2um
探测器配置
型号 | MP-PVI-B-5-1-TO39 |
类型 | 光伏型 |
探测材料 | 碲镉汞(HgCdTe)异质结外延材料 |
制冷 | 无 |
温度传感器 | N/A |
有效面积，Ao | 1 mm x 1 mm |
光学浸入 | 超半球浸入 |
封装形式 | TO39（3pin） |
接收角，Φ | ~36° |
窗口 | 无 |
参数（Tamb=Tchip=293K，Vb=0V）
参数 | 最小值 | 典型值 | 最大值 | 单位 |
起始波长， λcut-on (10%) | - | 2.0 | - | um |
峰值波长，λpeak | - | 4.4±0.2 | - | um |
特定波长，λspec | - | 5.0 | - | um |
截止波长，λcut-off (10%) | - | 5.4 | - | um |
探测率，D* (λpeak, 20 kHz) | - | 2.5x1010 | - | cm·Hz1/2/W |
探测率，D* (λspec, 20 kHz) | 1.0x1010 | 1.5x1010 | - | cm·Hz1/2/W |
电流响应率，Ri (λpeak) | - | 2.0 | - | A/W |
电流响应率，Ri (λspec) | 1.0 | 1.2 | - | A/W |
时间常数，τ | - | 120 | - | ns |
动态电阻，Rd | 100 | 250 | - | Ω |

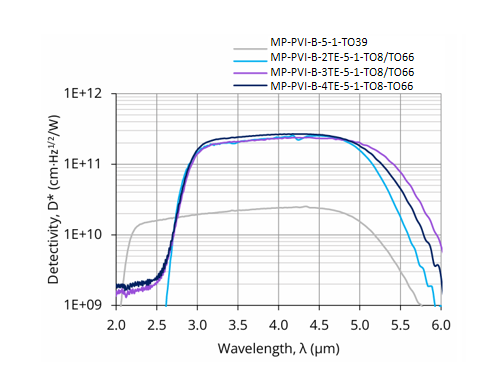

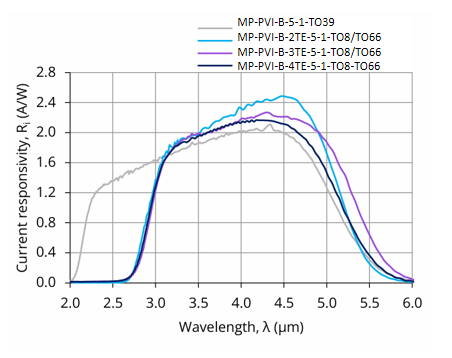

光谱响应（Tamb=293K）
推荐使用的放大器
探测器型号 | 放大器型号 |
MP-PVI-B-5-1-TO39 | MP-SIP-TO39系列 |
MP-PVI-2TE-5-1-TO8 | MP-AIP系列 MP-PIP系列 MP-MIP系列 MP-SIP-TO8系列 MP-FIP系列 |
MP-PVI-3TE-5-1-TO8 | |
MP-PVI-4TE-5-1-TO8 |
*仅针对施加偏置的探测器
绝对最大额定值
参数 | 测试条件，备注 | 值 | 单位 |
环境工作温度, Tamb | 环境温度 Tamb >30°C时，操作可能会导致活性元件温度升高，并降低探测器的性能，使其低于规定的参数 | -20~30 | ℃ |
存储温度, Tstg | -20~50 | ℃ | |
焊接温度 | 不超过5℃ | ≤300 | ℃ |
存储湿度 | 无露水凝结 | 10~90 | % |
最大入射光功率密度 | 连续波（CW）或单脉冲（脉冲持续时间大于1us） | 2.5 | W/cm2 |
单脉冲（脉冲持续时间小于1us） | 10 | kW/cm2 | |
最大偏置电压, Vb max | -800 | mV | |
最大TEC 电压, VTEC max | 2TE | 1.0 | V |
3TE | 3.6 | ||
4TE | 8.3 | ||
最大TEC 电流, ITEC max | 2TE | 1.2 | A |
3TE | 0.45 | ||
4TE | 0.4 |
超出"绝对最大额定值"所列范围的应力可能导致器件永久性损坏。持续或反复暴露在绝对最大额定值条件下，可能会影响器件的质量与可靠性。

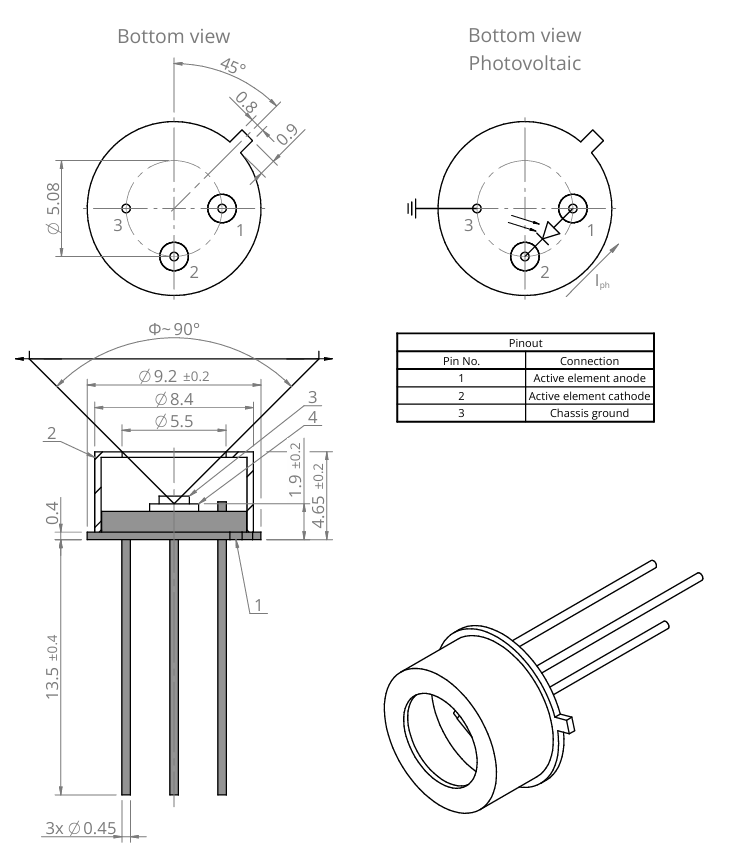

机械结构与引脚定义
Φ-Accecptance angle
4 | Active element carrier | Sapphire/Silicon |
3 | Active element | HgCdTe/GaAs |
2 | Detector cap | Brass |
1 | TO39 header | Gold plated Kovar |
No. | Name | Material |
