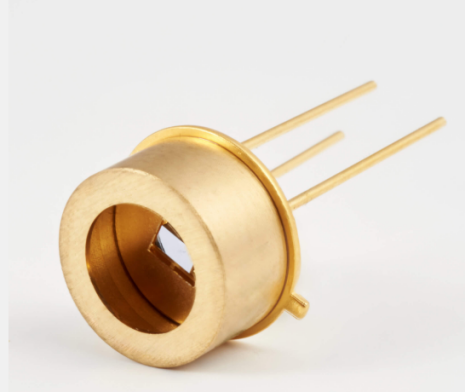

MP-PVM-B-10.6-2-TO39是一款基于碲镉汞（HgCdTe）异质结构的室温（非制冷）光伏型多结红外探测器，旨在实现最佳性能与稳定性。其特定波长（λspec）为 10.6 µm，有效感光面积（A）为 2 mm × 2 mm。该探测器采用 TO39 封装，且不含窗口（NW）。
产品特点光谱范围: 2.0 to 12 µm；大有效感光面积；背照式；快速响应；室温工作；无需外加偏置电压
型号MP-PVM-B-10.6-2-TO39
应用领域气体探测、监测与分析：SO₂, NH₃, SF₆ 等气体检测化学、生物、放射性与核威胁探测 | 二氧化碳激光器测量 | 自由空间光通信 | 傅里叶变换红外光谱分析 | 医学领域细菌鉴定 | 牙科应用 | 血糖传感
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
起始波长 峰值波长
2.0um 8.5±1.0um
探测器配置
型号 | MP-PVM-B-10.6-2-TO39 |
类型 | 光伏型，多结型 |
探测材料 | 碲镉汞(HgCdTe)异质结外延材料 |
制冷 | 无 |
温度传感器 | N/A |
有效面积，Ao | 2mm x 2 mm |
光学浸入 | 无 |
封装形式 | TO39（3pin） |
接收角，Φ | ~90° |
窗口 | 无 |
参数（Tamb=Tchip=293K，Vb=0V）
参数 | 最小值 | 典型值 | 最大值 | 单位 |
起始波长， λcut-on (10%) | - | 2.0 | - | um |
峰值波长，λpeak | - | 8.5±1.0 | - | um |
特定波长，λspec | - | 10.6 | - | um |
截止波长，λcut-off (10%) | - | 12.0 | - | um |
探测率，D* (λpeak, 20 kHz) | - | 2.0x107 | - | cm·Hz1/2/W |
探测率，D* (λspec, 20 kHz) | 1.0x107 | - | - | cm·Hz1/2/W |
电流响应率，Ri (λpeak) | - | 0.002 | - | A/W |
电流响应率，Ri (λspec) | 0.001 | 0.0015 | - | A/W |
时间常数，τ | - | 1.5 | - | ns |
动态电阻，Rd | 30 | 50 | - | Ω |

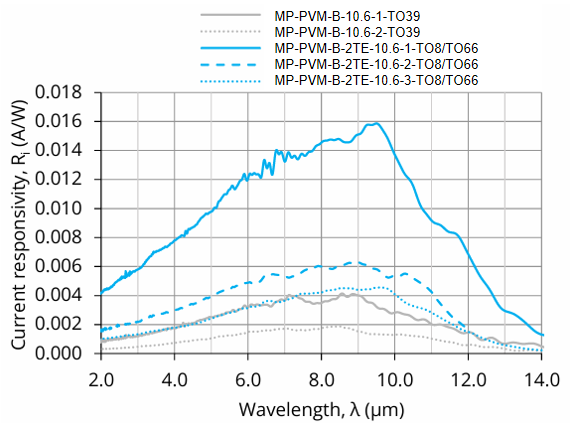

光谱响应（Tamb=293K）
推荐使用的放大器
探测器型号 | 放大器型号 |
MP-PVM-B-10.6-1-TO39 | MP-SIP-TO39系列 |
MP-PVM-B-10.6-2-TO39 | |
MP-PVM-B-2TE-10.6-1-TO8 | MP-AIP系列 MP-PIP系列 MP-MIP系列 MP-SIP-TO8系列 |
MP-PVM-B-2TE-10.6-2-TO8 | |
MP-PVM-B-2TE-10.6-3-TO8 |
绝对最大额定值
参数 | 测试条件，备注 | 值 | 单位 |
环境工作温度, Tamb | 环境温度 Tamb >30°C时，操作可能会导致活性元件温度升高，并降低探测器的性能，使其低于规定的参数 | -20~30 | ℃ |
存储温度, Tstg | -20~50 | ℃ | |
焊接温度 | 不超过5℃ | ≤300 | ℃ |
存储湿度 | 无露水凝结 | 10~90 | % |
最大入射光功率密度 | 连续波（CW）或单脉冲（脉冲持续时间大于1us） | 100 | W/cm2 |
单脉冲（脉冲持续时间小于1us） | 1 | MW/cm2 | |
最大偏置电压, Vb max | 无须偏置电压 | - | - |
最大TEC 电压, VTEC max | 2TE | 1.0 | V |
最大TEC 电流, ITEC max | 2TE | 1.2 | A |
超出"绝对最大额定值"所列范围的应力可能导致器件永久性损坏。持续或反复暴露在绝对最大额定值条件下，可能会影响器件的质量与可靠性。
机械结构与引脚定义
Φ-Accecptance angle
5 | TO39 header | Gold plated Kovar |
4 | Active element | InP/InGaAs AR |
3 | Window | BK7 |
2 | Solder glass | |
1 | Detector cap | Nickel alloy |
No. | Name | Material |
