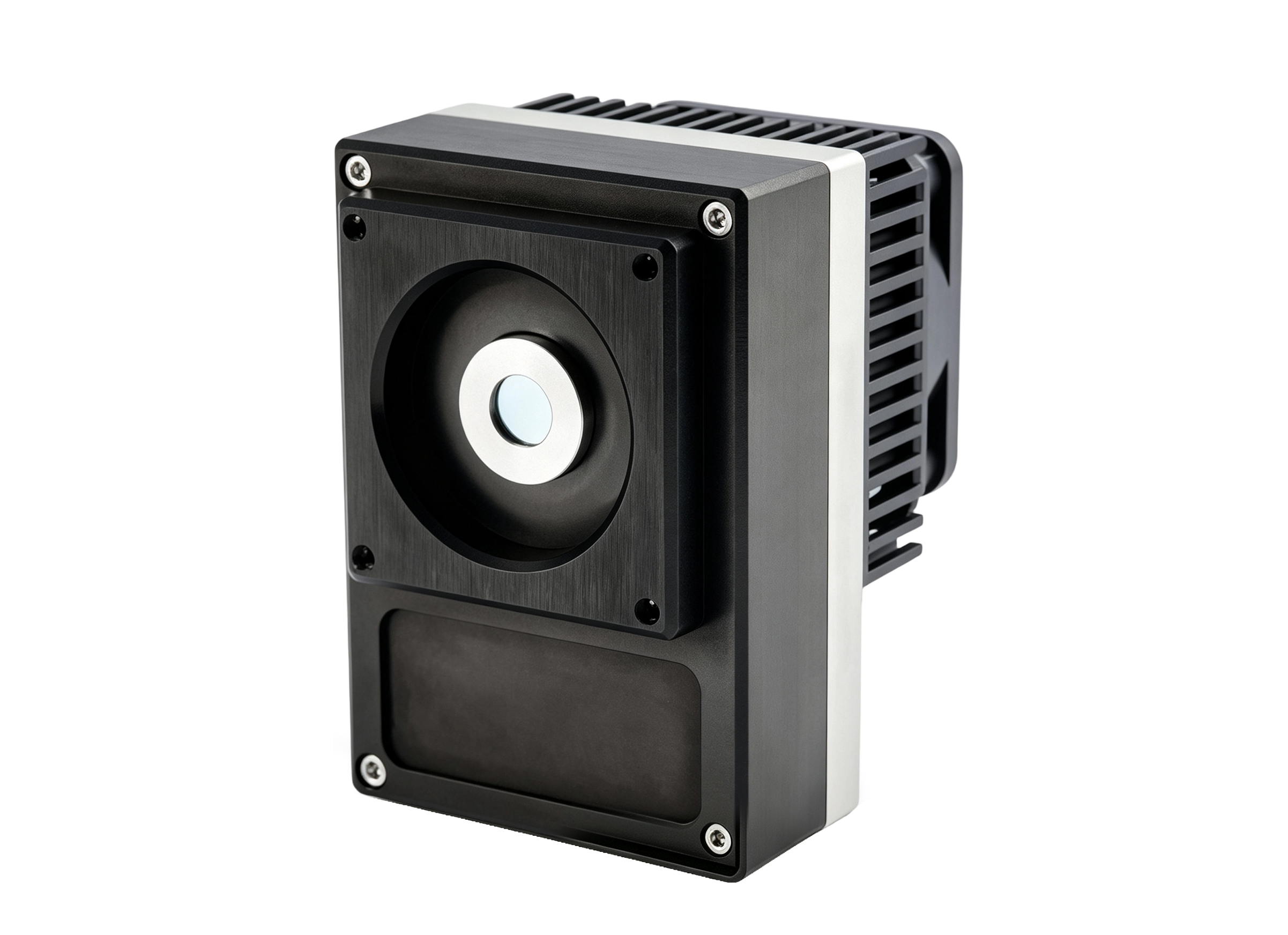

AIP系列是新一代跨阻放大器，支持交流或直流耦合。该系列产品专为配合偏置型及非偏置型探测器使用而设计。AIP是一款“一体化”设备——它将放大器、风扇以及热电制冷器控制器集成于一个紧凑的壳体之中。该设备非常便捷且用户友好，因此可以轻松应用于多种场景。
产品特点兼容TO8封装的热电制冷红外探测器；集成TEC控制器与风扇；配备M4安装孔 频率带宽：高达250 MHz；单电源供电；具备直流监测功能；专为高效散热而设计；兼容各类光学配件；提供高性价比的OEM版本
型号MP-AIP
应用领域科研与分析仪器 | 工业与过程监控 | 环境与安全监测 | 特种与交通应用
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
跨阻增益 输出阻抗
up to 200kV/A（固定） 50Ω
包含配件：
2根SMA-BNC线缆
1个AC适配器
参数(Tamb=293K)
参数 | 条件/备注 | 值 | 单位 |
低截止频率, flo | DC, 10, 100, 1k, 10k | Hz | |
高截止频率, fhi | 100k, 1M, 10M, 100M, 250M | Hz | |
跨阻增益, Ki | 固定 | up to 200 | kV/A |
输出阻抗,Rout | 50 | Ω | |
输出电压摆幅, Vout | fhi≤1 MHz, 负载电阻=1MΩ fhi>1 MHz, 负载电阻=50Ω | ±1.8 ±0.7 | V |
输出电压偏置, Voff | max. ±20 | mV | |
供电电压Vsup | 适配2TE和3TE制冷探测器 适配4TE制冷探测器 | 5 12 | V |
供电电流Isup | 适配2TE制冷探测器 适配3TE制冷探测器 适配4TE制冷探测器 | max. 1.2 max. 0.45 max. 0.4 | A |
重量 | 235 | g |
绝对最大值：
参数 | 测试条件/备注 | 值 | 单位 |
环境工作温度, Tamb | 10~30 | ℃ | |
储存温度, Tstg | -20~50 | ℃ | |
湿度 | 无结露 | 10~90 | % |
超出绝对最大额定值所列的应力可能会对器件造成永久性损坏。长期或反复暴露在绝对最大额定值条件下可能会影响器件的质量和可靠性。
编码描述：
类型 | flo, Hz | fhi, Hz | Version |
MP-AIP | DC | 100k | S*) （with the package） |
10 | 1M | ||
100 | 10M | ||
1k | 100M | ||
10k | 250M |
电路原理图
无
