FIP 系列是一款高速跨阻交流耦合放大器，专为配合带偏置的热电制冷红外探测器使用而设计。其能够实现精确的电流-电压转换，并为探测器提供最高 -800 mV 的偏置电压，同时保持紧凑的尺寸和低电流噪声。FIP 放大器内置风扇，无需任何额外的散热措施。它非常适用于需要宽频率带宽的应用场景。可选配额外的直流输出功能。
产品特点兼容 TO8 封装、带偏置的热电制冷红外探测器；频率带宽：最高 1 GHz；交流耦合（可选配直流监测功能）；配备 M4 安装孔；高效散热设计；内置风扇；需外接 TEC 控制器
型号MP-FIP
应用领域高速光通信与信号处理 | 量子光学与超快光谱学 | 激光雷达与高速测距 | 射频与微波光子学
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
跨阻增益 输出阻抗
up to 8.5kV/A（固定） 50Ω
包含配件：
1根SMA-BNC线缆
1根LEMO-DB9或LEMO-DUBOX2x5线缆
参数(Tamb=293K)
参数 | 条件/备注 | 值 | 单位 |
低截止频率, flo | 1k, 10k | Hz | |
高截止频率, fhi | 1G | Hz | |
跨阻增益, Ki | 固定 | up to 8.5 | kV/A |
输出阻抗,Rout | 50 | Ω | |
输出电压摆幅, Vout | 负载电阻=50Ω | ±1 | V |
供电电压Vsup | ±12/-5 | V | |
供电电流Isup | max.±50 | mA | |
TEC电压, VTEC | 适配2TE制冷探测器 | max. 1.0 | V |
适配3TE制冷探测器 | max. 3.6 | ||
适配4TE制冷探测器 | max. 8.3 | ||
TEC电流, ITEC | 适配2TE制冷探测器 | max. 1.2 | A |
适配3TE制冷探测器 | max. 0.45 | ||
适配4TE制冷探测器 | max. 0.4 | ||
风扇功耗, Pfan | max.900 | mW | |
重量 | 210 | g |
绝对最大值：
参数 | 测试条件/备注 | 值 | 单位 |
环境工作温度, Tamb | 10~30 | ℃ | |
储存温度, Tstg | -20~50 | ℃ | |
湿度 | 无结露 | 10~90 | % |
超出绝对最大额定值所列的应力可能会对器件造成永久性损坏。长期或反复暴露在绝对最大额定值条件下可能会影响器件的质量和可靠性。
编码描述：
类型 | flo, Hz | fhi, Hz | Version |
MP-FIP | 1k 10k | 1G | D(with DC monitor) ND(without DC monitor) |

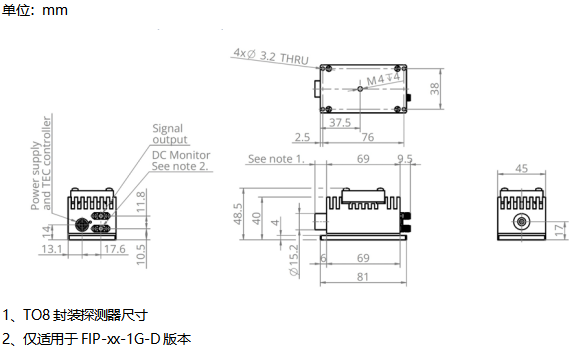

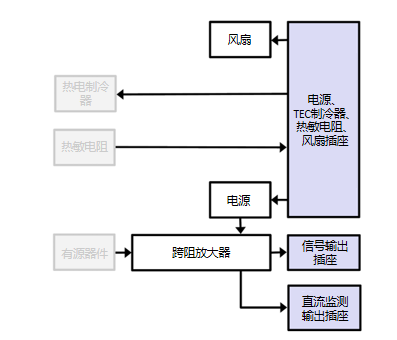

电路原理图
*)仅限于FIP-xx-1G-D版本
电源、TEC制冷器、热敏电阻和风扇插座引脚
Pin No. | Symbol | Function |
1 | FAN+ | Fan supply input(+) |
2 | TH2 | Thermistor output(2) |
3 | TEC- | TEC supply input(-) |
4 | -Vsup | Power supply input(-) |
5 | GND | Ground |
6 | +Vsup | Power supply input |
7 | TEC+ | TEC supply input(+) |
8 | TH1 | Thermistor output(1) |
9 | DATA | Data |
