SIP-TO8 系列是一款小尺寸跨阻放大器，支持交流或直流耦合。其设计既兼容带偏置的红外探测器，也适用于无偏置探测器，专为集成 TO8 封装的热电制冷红外探测器而打造。SIP-TO8 需要外接散热器（MHS-2）。对于频率带宽高达 100 MHz 的设备，可进行增益调节。
产品特点兼容 TO8 封装的热电制冷红外探测器；频率带宽：最高 250 MHz；体积小巧；需外接 TEC 控制器；需外接散热器；兼容各类光学配件；增益可调（可选功能，适用于频率带宽最高 100 MHz 的模块）
型号MP-SIP-TO8
应用领域系统集成与OEM | 空间受限的科研实验 | 多通道或阵列探测
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
跨阻增益 输出阻抗
up to 100kV/A（可调，仅限SIP-xx-xx-TO8-G版本） 50Ω
包含配件：
1根SMA-BNC线缆
1根AMP2x4-DB9或AMP2x4-DUBOX2x5线缆
参数(Tamb=293K)
参数 | 条件/备注 | 值 | 单位 |
低截止频率, flo | DC, 10, 100, 1k, 10k | Hz | |
高截止频率, fhi | 100k, 1M, 10M, 100M, 250M | Hz | |
跨阻增益, Ki | 可调，仅限SIP-xx-xx-TO8-G版本 | up to 100 | kV/A |
跨阻增益范围, Ki max/Ki min | 取决于fhi，仅限SIP-xx-xx-TO8-G版本 | uo to 2 | - |
输出阻抗,Rout | 50 | Ω | |
输出电压摆幅, Vout | fhi≤1 MHz, 负载电阻=1MΩ fhi>1 MHz, 负载电阻=50Ω | ±10 ±1 | V |
输出电压偏置, Voff | max. ±20 | mV | |
供电电压Vsup | fhi≤1 MHz, 负载电阻=1MΩ fhi>1 MHz, 负载电阻=50Ω | ±15 ±9 | V |
供电电流Isup | max.±50 | mA | |
TEC电压, VTEC | 适配2TE制冷探测器 | max. 1.0 | V |
适配3TE制冷探测器 | max. 3.6 | ||
适配4TE制冷探测器 | max. 8.3 | ||
TEC电流, ITEC | 适配2TE制冷探测器 | max. 1.2 | A |
适配3TE制冷探测器 | max. 0.45 | ||
适配4TE制冷探测器 | max. 0.4 | ||
风扇功耗, Pfan | max.900 | mW | |
重量 | 52 | g |
绝对最大值：
参数 | 测试条件/备注 | 值 | 单位 |
环境工作温度, Tamb | 10~30 | ℃ | |
储存温度, Tstg | -20~50 | ℃ | |
湿度 | 无结露 | 10~90 | % |
超出绝对最大额定值所列的应力可能会对器件造成永久性损坏。长期或反复暴露在绝对最大额定值条件下可能会影响器件的质量和可靠性。

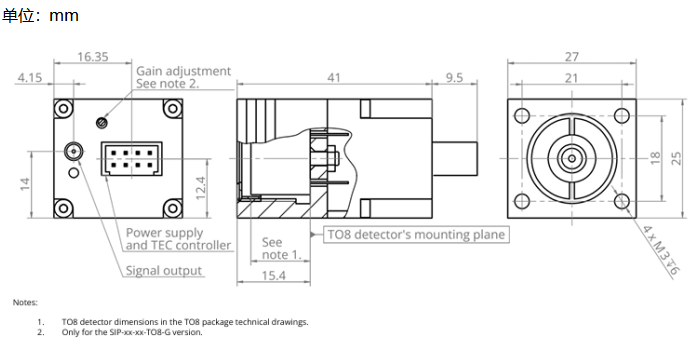

编码描述：
类型 | flo, Hz | fhi, Hz | Detector package | Gain adjustment |
MP-SIP | DC 10 100 1k 10k | 100k 1M 10M 100M 250M | TO8 | G*)(with gain adjustable) NG (without gain adjustment) |
*)Only for SIP amplifiers with fhi≤100MHz

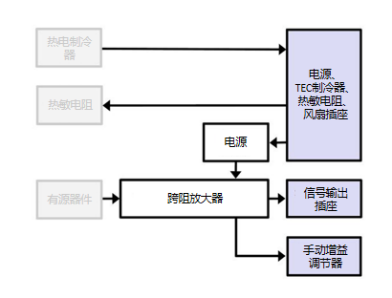

电路原理图
*)仅限SIP-xx-xx-TO8-G版本
电源、TEC制冷器、热敏电阻和风扇插座引脚
Pin No. | Symbol | Function |
1 | -Vsup | Power supply input(-) |
2 | TH2 | Thermistor output(2) |
3 | DATA | Data |
4 | TEC- | TEC supply input(-) |
5 | GND | Ground |
6 | TH1 | Thermistor output(1) |
7 | +Vsup | Power supply input(+) |
8 | TEC+ | TEC supply input(+) |
