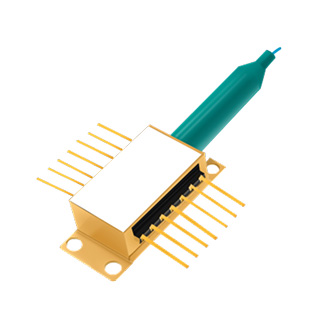

    • 770nm 10mW SM 窄线宽激光二极管

    光学测量和通信而设计的单频光纤布拉格光栅稳定型激光二极管模块。该激光器采用蝶形封装，集成了监控光电二极管和半导体制冷器 (TEC)。模块尾纤配有 0.5-0.9 米长的单模或保偏 (可选) 光纤，并带有 FC/APC 连接器。

    产品特点极窄的光谱线宽；高边模抑制比；稳定的单频输出；标准化光纤耦合封装；低功耗

    型号MP-NL-0770-A-A81-SA

    应用领域相干光通信 | 高精度光纤传感 | 激光雷达（LiDAR） | 光学计量与光谱学 | 微波光子学

    产品单价联系客服询价

    到货日期请咨询客服获得货期

    产品库存请咨询客服

    Daisy

    电话：18602170419

    邮箱：moli@microphotons.com

    加入询价单 立即询价 在线咨询

    收藏

    相关产品

    主要参数
  • 核心参数

  • 波长 输出功率 光纤类型

    770nm 10mW SM

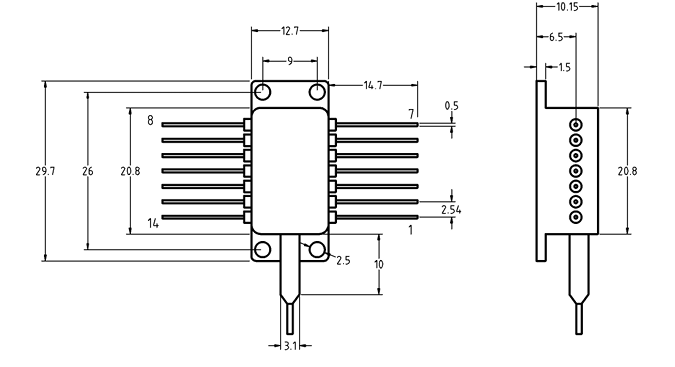

  • 尺寸图
    • 详细参数

    光学特性

    项目

    符号

    条件

    最小值

    典型值

    最大值

    单位

    中心波长

    λc

    TL=15～35℃ CW

    769

    770

    771

    nm

    输出光功率

    PO

    -


    10

    20

    mW

    光谱线宽

    LW

    -

    -

    1

    10

    MHz

    边模抑制比

    SMSR

    CW

    30

    40

    -

    dB

    光隔离度

    -

    -10 < TC < +70 ºC

    30

    -

    -

    dB

    偏振消光比

    ER

    -

    20

    -

    -

    dB

    相对强度噪声

    RIN

    CW, output power 5mW

    -

    -

    -135

    dB

    波长随管壳温度漂移 (-10 to 70 ºC)

    △λ

    TL=15～35℃

    -

    -

    ±30

    pm



    电学特性 (@ 25 °C)

    项目

    符号

    条件

    最小值

    典型值

    最大值

    单位

    阈值电流

    ITH

    -

    -

    45

    65

    mA

    工作电流

    Iop

    CW

    -

    100

    150

    mA

    TEC设置温度

    Ts

    -

    15

    -

    35

    ℃

    激光器正向电压

    VF

    CW 输出功率@15 mW

    -

    1.3

    2.5

    V

    监控暗电流

    ID

    Pf=15mw   VRD=5V

    -

    -

    0.1

    μA

    热敏电阻电流

    ITC

    -

    10

    -

    100

    μA

    热敏电阻阻值

    RTH

    TLD=25°C, B=3900±100K



    9.5

    10

    10.5

    KΩ

    TEC电流

    ITEC

    IF=EOL,   TC=70°C

    -

    -

    1.4

    A

    TEC电压

    VTEC

    IF=EOL,   TC=70°C

    -

    -

    2.8

    V



    绝对额定最大值:

    参数

    单位

    最小值

    典型值

    最大值

    管壳温度

    °C

    -40

    25

    70

    芯片温度

    °C

    +10

    25

    40

    工作电流

    mA

    0

    150

    170

    正向电压

    V

    0.8

    1.2

    1.8

    TEC 电流

    A

    -

    1.2

    1.4

    反向电压(LD)

    V

    -

    -

    1.8

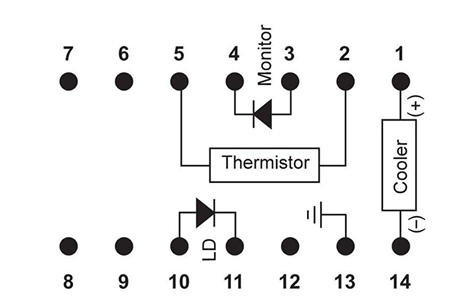

    引脚定义



    无内置PZT

    NO

    Parameter

    NO

    Parameter

    1

    Cooler anode+

    8

    NC

    2

    Thermistor

    9

    NC

    3

    PD anode-

    10

    LD anode+

    4

    PD cathode+

    11

    LD cathode-

    5

    Thermistor

    12

    NC

    6

    NC

    13

    Case

    7

    NC

    14

    Cooler cathode-

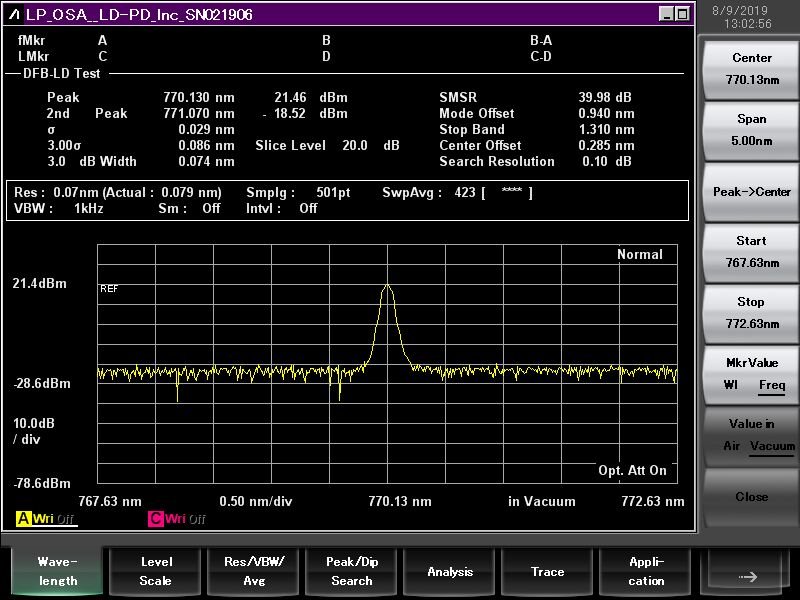

    光谱

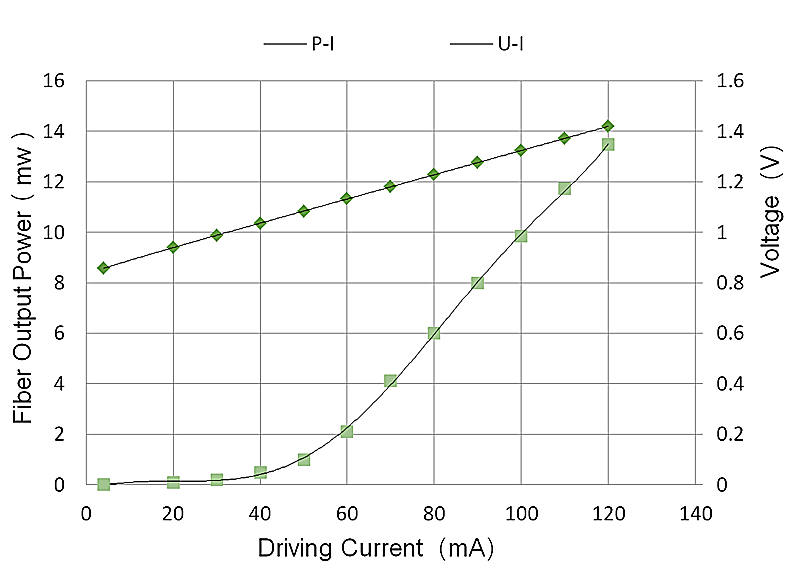

    特性曲线




    尾纤参数

    参数

    描述

    光纤类型

    SM光纤

    护套类型

    900μm松套管

    尾纤长度

    1.0±0.1m

    连接器类型

    FC/APC

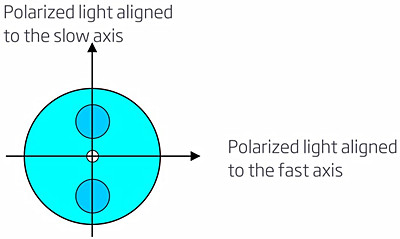

    保偏光纤连接器定位

    请看例图



    注意：保偏光纤与连接器定位键对准慢轴，快轴被截止
