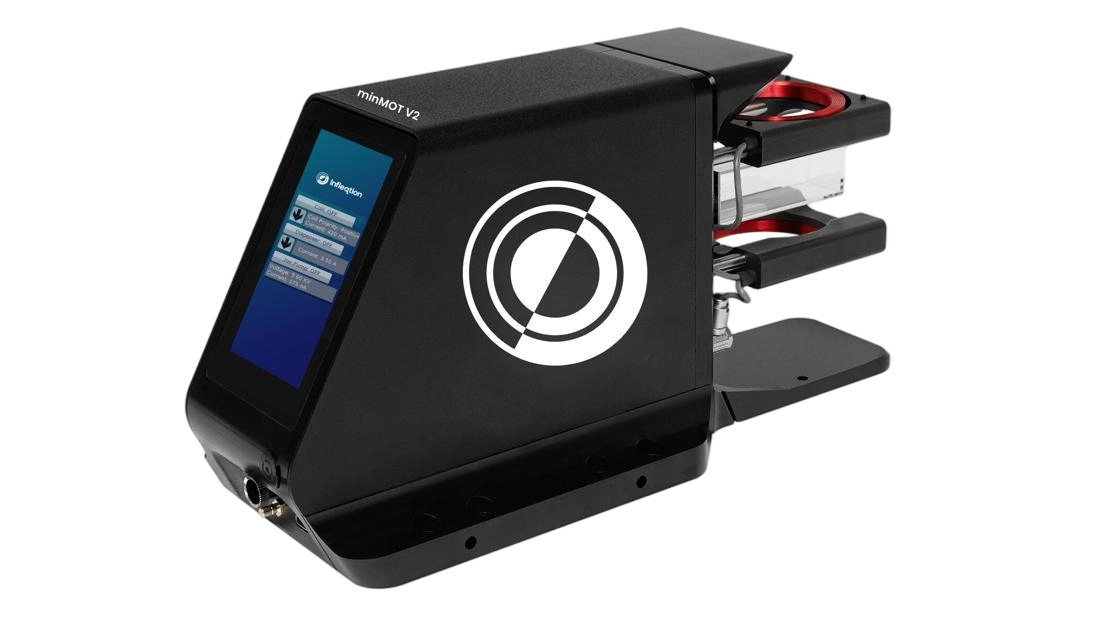

MP-CMOT-149-119-298是一款独立运行、结构紧凑的超高真空磁光阱平台，集成超高真空玻璃池、碱金属原子源、离子泵、吸气剂泵、磁场线圈驱动和触摸屏控制系统。配合外部激光光源后，可用于构建铷或铯原子的三维磁光阱，适合冷原子科研、量子技术教学以及量子传感和量子计算原型开发。
产品特点紧凑型一体化超高真空系统；支持铷（Rb）或铯（Cs）原子源；适用于背景蒸气装载型磁光阱；集成主动离子泵和被动吸气剂泵；集成碱金属蒸气压控制电路
型号MP-CMOT-149-119-298
应用领域铷原子或铯原子磁光阱实验 | 冷原子俘获与激光冷却 | 原子物理教学实验 | 量子技术人才培训 | 量子传感器原型开发
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com

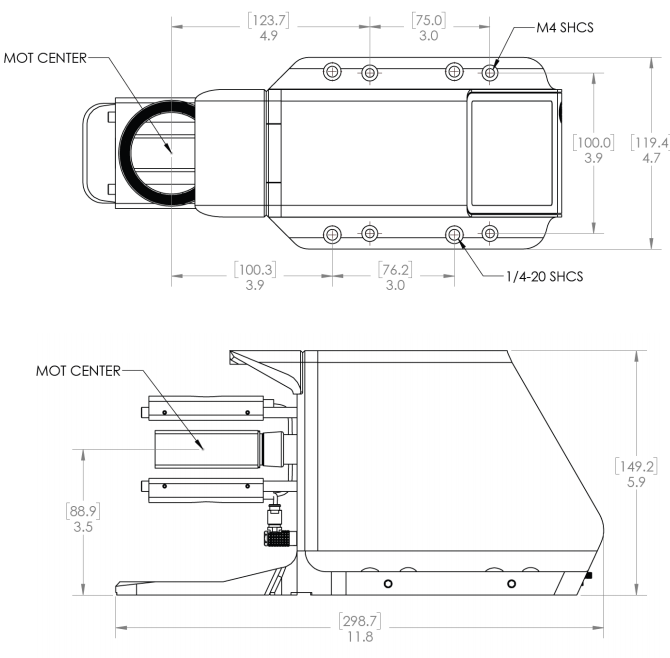

尺寸
149.1 × 119.4 × 298.5 mm
技术规格表
系统组成
组件 | 说明 |
miniMOT V2 主机 | 集成真空系统、玻璃池和电子控制单元 |
超高真空玻璃池 | 提供冷原子俘获区域及光学通道 |
碱金属原子源 | 可选择铷或铯 |
离子泵 | 用于维持超高真空 |
被动吸气剂泵 | 辅助维持真空质量 |
MOT 磁场线圈 | 反亥姆霍兹线圈对 |
AC/DC 电源适配器 | 为设备提供 12 V 直流电源 |
电源线 | 与适配器配套使用 |
技术规格
参数 | 指标 |
外形尺寸 | 约 149.1 × 119.4 × 298.5 mm |
产品目录标称尺寸 | 149 × 119 × 298 mm |
MOT 中心高度 | 约 88.9 mm |
典型重量 | 约 3.2～3.3 kg |
最大重量 | 5 kg |
安装方式 | 标准光学平台安装 |
安装螺纹 | 公制及英制螺纹 |
真空和原子源参数
参数 | 指标 |
空载真空度 | <1×10-8 Torr |
用户手册空载真空指标 | <10 nTorr |
离子泵工作电压 | 3.6 kV |
正常离子泵电流 | 通常 < 200 nA |
离子泵残余磁场 | 玻璃池中心 < 0.5 G |
原子种类 | 铷或铯 |
原子源工作电流 | 典型 2.75～3.75 A |
最大原子源电流 | 4 A |
原子温度 | 毫开尔文范围，典型约 100～200 µK |
磁场参数
参数 | 指标 |
磁场线圈形式 | 反亥姆霍兹线圈对 |
线圈电流范围 | −1～+1 A |
磁场梯度 | 13～14 G/(A·cm) |
推荐起始电流 | 0.5 A |
常用工作范围 | 0.2～1.0 A |
磁场极性 | 正、负极性可切换 |
电气参数
参数 | 指标 |
交流输入电压 | 100～240 V AC |
输入频率 | 50～60 Hz |
输入功率 | <60 W |
直流输出电压 | 12 V，允许范围 11.8～12.6 V |
直流输出电流 | 最大 5 A |
待机典型负载电流 | 约 0.6 A |
原子源及线圈运行时典型负载 | 约 1.7 A |
光学通道
位置 | 通光孔径 |
玻璃池侧面 | 最大约 54 × 19 mm |
玻璃池侧面最小值 | 约 45 × 10 mm |
玻璃池端面 | 直径 8～10 mm |
玻璃池中心高度 | 约 89 mm |
激光要求
产品本身不包含激光器，用户需要配置与原子跃迁匹配的外部激光系统：
原子种类 | 典型D2线波长 |
Rb | 约780.2 nm |
Cs | 约852 nm |
用于建立磁光阱时：
每束激光最低建议功率约10 mW
推荐每束激光功率约20 mW
需要配置相应的冷却光和再泵浦光
激光偏振应与磁场方向正确匹配
需要在玻璃池中心形成三维对射光束结构
