MP-MOT-60-60-93三轴磁场线圈组件是一款专为磁光阱（Magneto-Optical Trap，MOT）及量子技术实验设计的高性能三轴磁场线圈。产品可分别在 X、Y、Z 三个方向产生稳定、均匀的磁场，同时为激光提供充足的光学通道，非常适合集成于双 MOT系统及各类冷原子实验平台。采用模块化结构设计，安装便捷，电气连接可靠，可长期稳定运行于科研实验环境。
产品特点三轴（X/Y/Z）独立磁场控制；紧凑型结构设计，占用空间小；大尺寸光学通光孔径；高磁场均匀性；高效率散热设计；支持线圈串联或独立驱动
型号MP-MOT-60-60-93
应用领域磁光阱（MOT） | 冷原子实验 | 原子物理研究 | 量子传感器 | 原子钟 | 量子计算平台 | 高校及科研院所实验室
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com

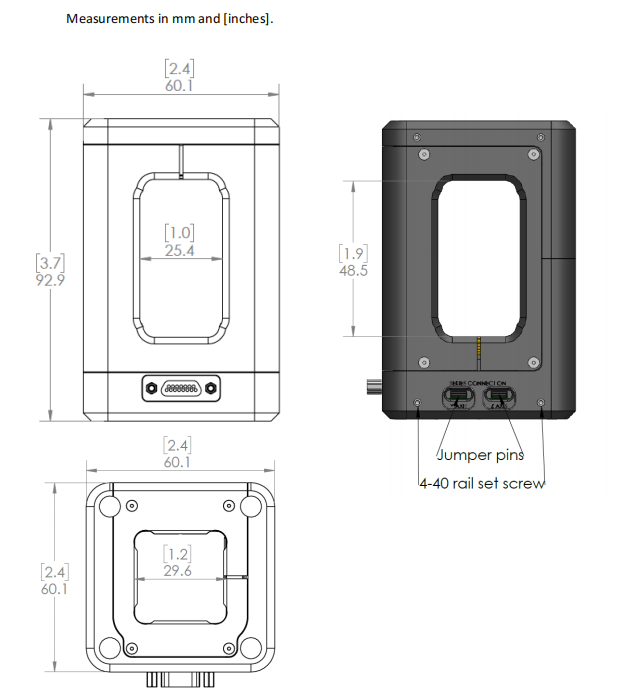

尺寸
60.2 × 60.2 × 92.9 mm
技术规格表
技术参数
参数 | 规格 |
外形尺寸 | 60.2 × 60.2 × 92.9 mm |
安装方式 | Double MOT 导轨安装 |
最大工作电流 | 3 A |
最大工作电压 | 3 V |
电气接口 | Micro-D |
外壳材料 | 阳极氧化铝 |
最大功耗 | 15 W |
线圈尺寸
项目 | 尺寸 |
X/Y 线圈 | 30.9 × 56.4 mm |
Z 线圈 | 34.5 × 34.5 mm |
磁场性能与电气参数
X / Y 方向 | Z 方向 | |
磁场强度系数 | 22 G/A | 12.8 G/A |
磁场梯度 | 14.4 G/(cm·A) | 8.3 G/(cm·A) |
磁场均匀性 | 5 G/cm² | 4 G/cm² |
电阻 | 2.71 Ω | 4.20 Ω |
电感 | 0.917 mH | 1.63 mH |

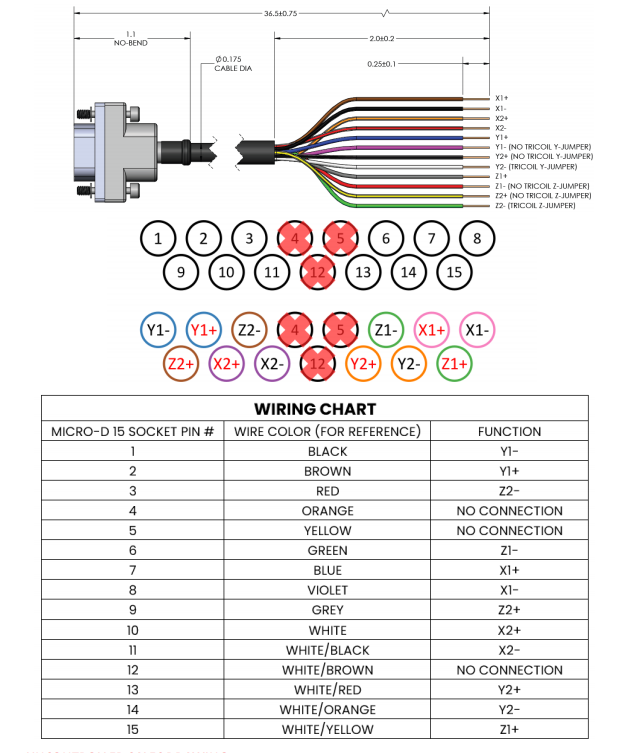

接线图与引脚定义
