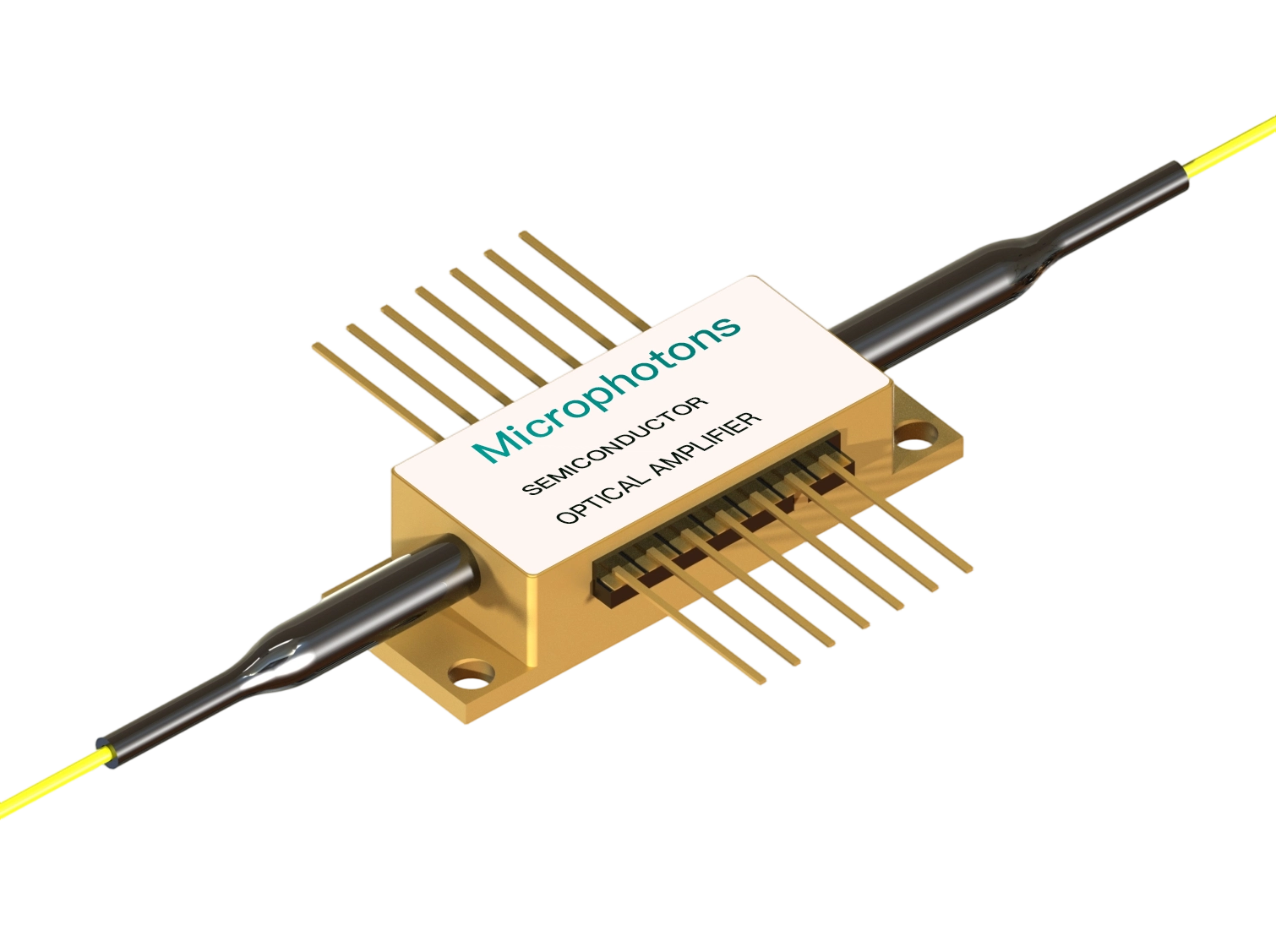

OA旨在实现光纤到光纤的光功率放大，适用于数据通信、光纤传感、医疗成像以及测试与测量系统等应用。该SOA基于InGaAsP技术平台，并采用成熟的微光学组装制造工艺，封装在超紧凑的14引脚外壳中，其特点是在TEC（热电制冷器）上集成了光学隔离器。
产品特点高增益; 高输出功率; 低噪声特性;高偏振消光比
型号MP-SOA-1319-15dbm-PA
应用领域光纤传感系统 | 医药图像 | 光网络
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
工作波长 波长相关增益 偏振消光比
1300-1320nm 1dB 18dB
电学和光学特性(Top=25℃)
参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
工作波长 | Iop=If | 1300 | - | 1320 | nm |
输出功率 | Pin=-20dBm, Iop=800mA | - | 15 | - | dBm |
Pin=10dBm, Iop=800mA | - | 20 | - | dB | |
小信号增益 | Pin=-20dBm, Iop=800mA | - | 35 | - | dB |
波长相关增益 | Pin=10dBm, Iop=800mA | - | - | 1 | dB |
偏振消光比 | Iop=If | - | 18 | - | dB |
噪声系数 | Iop=If | - | - | 7.5 | dB |
热敏电阻 | - | 9.5 | 10 | 10.5 | KΩ |
绝对额定最大值
超过绝对最大额定值的应力可能导致器件永久性损坏。这些仅仅是绝对应力额定值，并不暗示器件在这些或任何超出数据手册操作部分所给定条件下的功能运行。长时间暴露在绝对最大额定值条件下可能会对器件的可靠性产生不利影响。
参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
正向电流 | If | - | 800 | 1000 | mA |
正向电压 | Vf | - | 2.2 | 3 | V |
反向电压 | Vf | - | - | 2 | V |
TEC电流 | ITEC | - | - | 1.5 | A |
TEC 电压 | VTEC | - | - | 3.5 | V |
工作温度 | Top | -5 | - | 75 | ℃ |
存储温度 | Tstg | -40 | - | 85 | ℃ |
存储湿度 | RH | - | - | 85 | % |
ESD-HBM | - | - | - | 500 | V |
光纤连接
参数 | 说明 |
光纤类型 | PM光纤 900um 松套管或定制 |
光纤长度 | >50 cm |
连接器类型 | FC/APC或定制 |

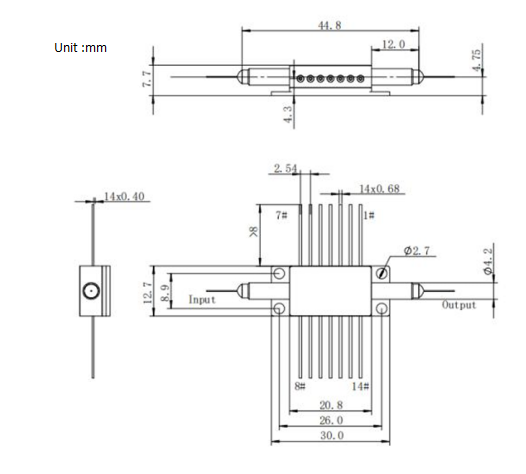

引脚定义
Pin | Description | Pin | Description |
1 | TEC+ | 14 | TEC- |
2 | NTC+ | 13 | Case GND |
3 | NC | 12 | NC |
4 | NC | 11 | LD- |
5 | NTC- | 10 | LD+ |
6 | NC | 9 | NC |
7 | NC | 8 | NC |
