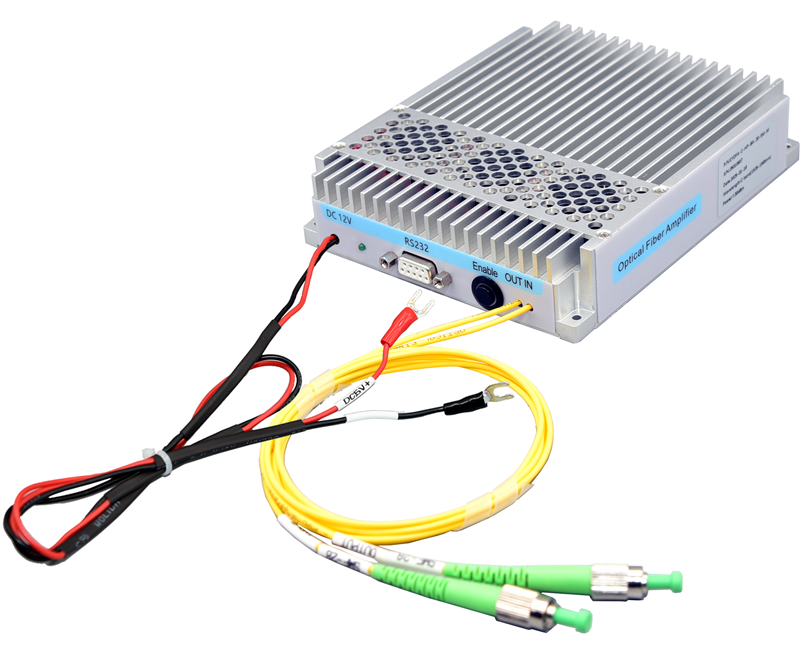

掺铒光纤-拉曼放大器混合集成模块内部同时集成了掺铒光纤放大器和一阶拉曼光纤放大器泵浦，与传统EDFA和拉曼放大系统相比，采用该模块可显著降低系统复杂性，减小体积，提高可靠性。适合用于超长距离的大容量高速光纤通信和光纤分布式传感。
产品特点高集成度；高增益系数；低噪声指数
型号MP-HREM-1530-1565-200
应用领域长距离光通信网 | 光纤分布式传感 | 光纤激光器
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Daisy
电话：18602170419
邮箱：moli@microphotons.com
波长范围 输入功率
1530~1565nm -6~+3dBm
技术规格表
EDFA光学指标
光学指标 | 单位 | 典型值 | 备注 |
波长范围 | nm | 1530~1565 | C-band |
输入功率 | dBm | -6~+3 | |
饱和输出功率 | dBm | 20/23 | @-3dBm输入 |
噪声指数 | dB | 5.0 | @-3dBm输入 |
光纤和连接头 | - | SMF-28光纤 | FC/APC |
工作模式 | - | ACC/APC |
拉曼泵浦指标
光学指标 | 单位 | 典型值 | 备注 |
泵浦波长 | nm | 1425/1435/1455/1465 | 波长精度±5 |
泵浦功率 | mW | 200/500 | 最大功率 |
泵浦光偏振度DOP | - | 5% (Type)，10%(Max) | @-3dBm输入 |
光纤和连接头 | - | SMF-28 | FC/APC |
工作模式 | - | ACC |
电气和环境参数指标
电气和环境参数 | 模块 |
控制方式 | RS232串口通信 |
通信接口 | DB9 母口 |
供 电 | 12V 3A, DC |
尺寸或代码 | M31 |
工作温度湿度范围 | -5~+35°C；0~70% |

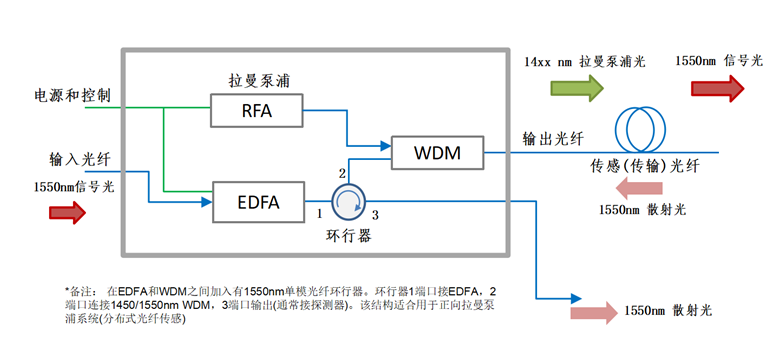

产品内部结构图
订购信息/型号
HEA | EDFA类型 | EDFA功率(dBm) | 拉曼泵浦波长(nm) | 拉曼泵浦功率(mW) | 封装形式 |
BA | 20/23 | 1455 | 200/500 | M31=模块 |
无
