本产品是一款高精度单轴电动直线位移平台，采用精密滚珠导轨与精密丝杆传动结构，配备两相步进电机驱动，可实现亚微米级定位精度和稳定重复定位性能。产品适用于光学实验、激光加工、精密检测、半导体设备、生物医疗仪器及自动化精密定位等应用。平台支持磁性霍尔限位检测，具有结构紧凑、运行平稳、推力大、定位精度高等特点，可搭配48 V运动控制器实现高性能运动控制。
产品特点精密滚珠导轨，运动平稳、寿命长；精密丝杆驱动，传动效率高；内置霍尔限位传感器；多种安装孔位，安装方便
型号MP-LS-10-18-1
应用领域光学平台 | 激光加工设备 | 显微成像 | 精密检测仪器 | 科研实验平台 | 生物医疗设备 | 精密装配系统
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
运动轴数 最大持续推力
1 25 N
技术规格表
技术参数
参数 | 数值 |
精度（单向） | 18 µm |
自动检测 | 是 |
运动轴数 | 1 |
回程间隙 | < 5 µm |
内置控制器 | 否 |
CE 认证 | 是 |
默认分辨率 | 1/64 步 |
编码器类型 | 无 |
导轨类型 | 滚珠轴承 |
水平跳动 | < 13 µm |
电感 | 5 mH/相 |
限位或归位传感 | 磁性霍尔传感器 |
每转电机直线行程 | 0.3048 mm |
最大中心负载 | 25 N |
最大持续推力 | 25 N |
最大速度 | 14 mm/s |
机械驱动系统 | 精密丝杠 |
微步大小（默认分辨率） | 0.0238125 µm |
最小速度 | 0.000015 mm/s |
电机接口 | D-sub 15 |
电机机座尺寸 | NEMA 08 |
电机额定电流 | 240 mA/相 |
电机额定功率 | 2.35 W |
电机每转步数 | 200 |
电机类型 | 两相步进电机 |
电机绕组电阻 | 20.4 Ω/相 |
安装接口 | M2、M3 螺纹孔及 M4 中心螺纹孔 |
工作温度范围 | 0 至 50 °C |
峰值推力 | 35 N |
俯仰（Pitch） | 0.09° |
推荐控制器 | X-MCC (48 V) 推荐 |
重复定位精度 | < 1 µm |
滚动（Roll） | 0.03° |
速度分辨率 | 0.000015 mm/s |
行程范围 | 10 mm |
真空兼容 | 否 |
垂直跳动 | < 50 µm |
重量 | 0.115 kg |
偏航（Yaw） | 0.04° |

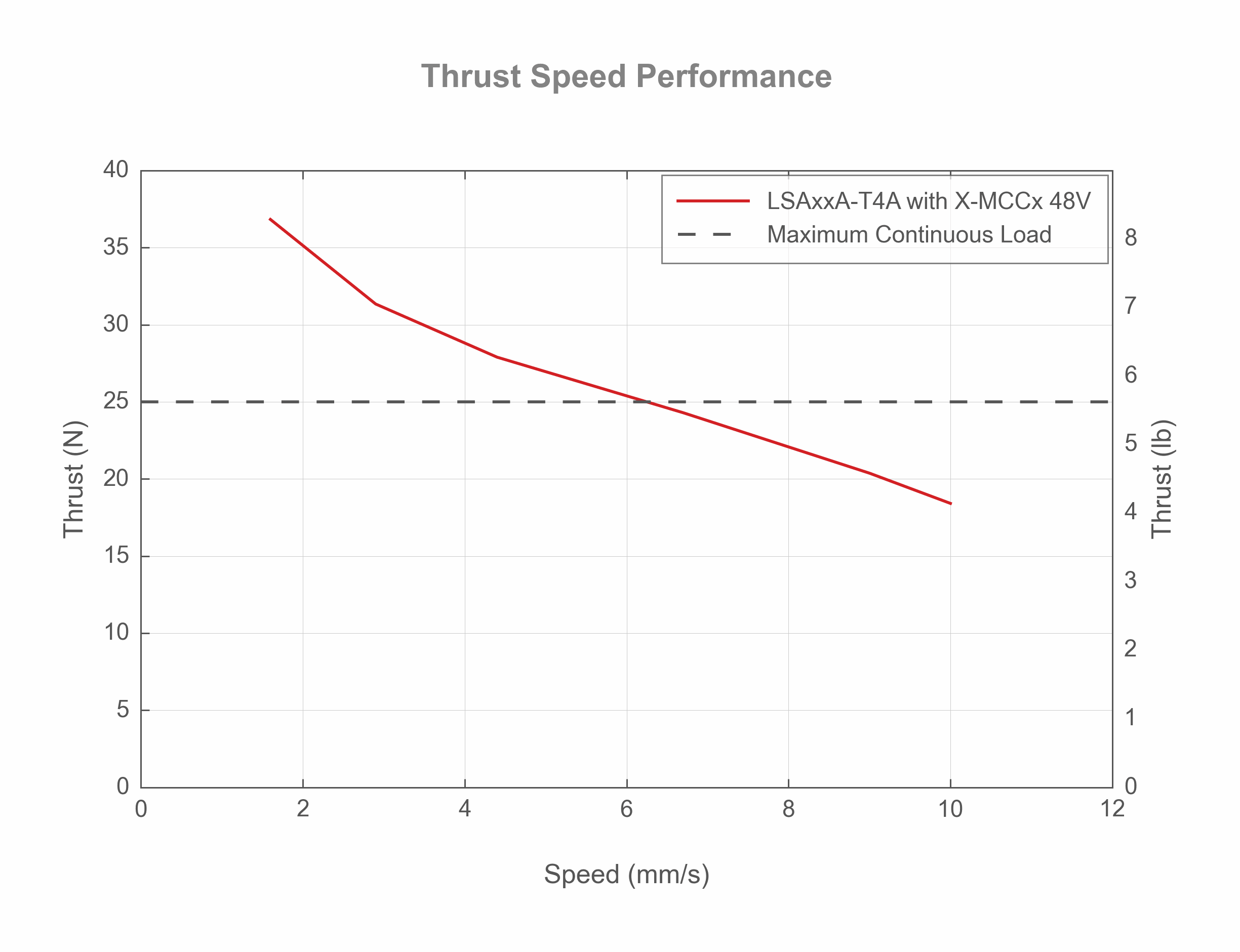

推力-速度特性曲线图
