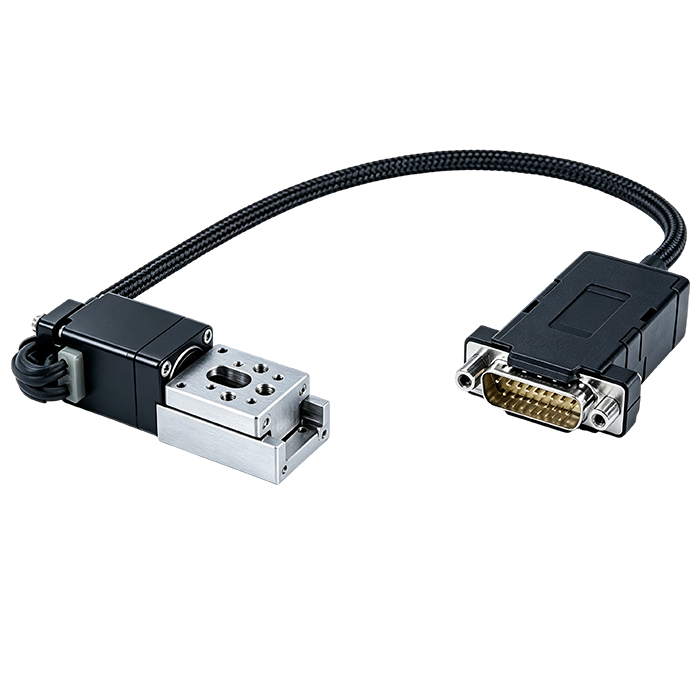

MP-LS-10-18-1是一款高精度单轴线性位移平台，采用两相步进电机与精密丝杠传动相结合，为光学实验、自动化设备及精密定位系统提供稳定可靠的短行程运动控制。平台配备滚珠导轨和霍尔磁传感器限位系统，可实现微米级重复定位，适用于需要高推力、高稳定性和精确定位的科研及工业应用。
产品特点精密丝杠驱动，定位稳定可靠；两相步进电机驱动；微步控制，默认 1/64 微步细分
型号MP-LS-10-18-1
应用领域光学平台定位 | 激光加工系统 | 显微镜平台 | 半导体检测 | 自动化设备 | 工业检测设备 | 科研实验平台
产品单价联系客服询价
到货日期请咨询客服获得货期
产品库存请咨询客服
Sherry
电话：16628709332
邮箱：moli@microphotons.com
运动轴数 最大持续推力
1 轴 25 N
技术规格表
技术参数
参数 | 规格 |
运动轴数 | 1 轴 |
行程 | 10 mm |
最大连续推力 | 25 N |
峰值推力 | 35 N |
最大居中负载 | 25 N |
整机重量 | 0.115 kg |
单向定位精度 | 18 μm |
重复定位精度 | <1 μm |
背隙 | <5 μm |
默认微步分辨率 | 1/64 Step |
微步位移 | 0.0238125 μm |
最低速度 | 0.000015 mm/s |
速度分辨率 | 0.000015 mm/s |
电机类型 | 两相步进电机 |
电机规格 | NEMA 08 |
机械传动 | 精密丝杠 |
导轨类型 | 滚珠导轨 |
每转直线位移 | 0.3048 mm |
电机步距角 | 0.09° |
每转步数 | 200 Steps |
额定电流 | 240 mA/Phase |
电机功率 | 2.35 W |
绕组电阻 | 20.4 Ω/Phase |
绕组电感 | 5 mH/Phase |
内置控制器 | 无 |
推荐控制器 | X-MCC（48 V） |
AutoDetect | 支持 |
电机接口 | D-sub 15 |
编码器 | 无 |
限位方式 | 磁性霍尔传感器 |
水平跳动 | <13 μm |
垂直跳动 | <50 μm |
俯仰 | 0.09° |
横滚 | 0.03° |
偏航 | 0.04° |
安装孔 | M2、M3 螺纹孔及 M4 中心安装孔 |
工作温度 | 0～50 ℃ |
真空兼容 | 不支持 |
CE认证 | 支持 |

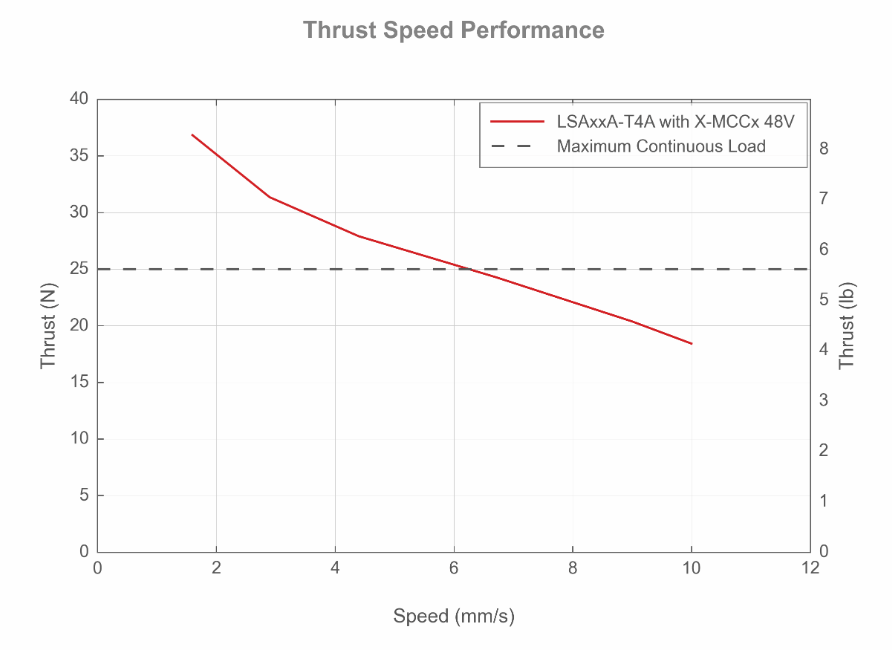

推力-速度性能曲线图
